La EK-QuantumX Loophole Distroplate D5 PWM - Silver est une solution personnalisée de réservoir, de routage et de pompe de refroidissement par eau qui peut être montée sur des modèles de ventilateurs de 140 mm à l'intérieur du châssis (à condition qu'il y ait suffisamment de place pour cela dans le boîtier).

Il est unique dans le sens où il n’existe pas de canaux prédéfinis pour l’acheminement du liquide de refroidissement.
Au lieu de cela, les chaînes sont créées par l'utilisateur.
Comme la voie navigable n'a pas de canaux internes prédéfinis mais plutôt une structure interne « d'espace ouvert », l'utilisateur peut acheminer les tubes d'un port à un autre au sein de la distribution elle-même à l'aide d'adaptateurs micro coudés à 90 degrés et de raccords micro HDP ou HDC.

La plaque de distribution peut être montée sur pratiquement n'importe quel point de montage de 280 mm (2 x 140 mm), et avec des supports inclinés (vendus séparément), les utilisateurs peuvent la monter à 90° sur un support de ventilateur de 120 mm ou 140 mm. Il fait partie de la Ligne QuantumX destinée aux passionnés qui souhaitent se démarquer.

La EK-QuantumX Loophole Distroplate D5 PWM - Argent comprend des vis argentées, un cadre en aluminium anodisé argent et le couvercle de pompe EK-Quantum Convection premium anodisé en aluminium naturel argent.
Conçue pour offrir une esthétique unique, cette solution avancée tout-en-un comprend une pompe, un réservoir et un total de 34 ports filetés 1/4" standard de l'industrie.
La connexion à l'intérieur de la distribution se fait via des micro-adaptateurs, des raccords., et des tubes.

EK recommande l'utilisation des éléments suivants :

     EK-Quantum Torque Micro Rotatif 90°
     EK-Quantum Torque Micro HDC 12
     EK-Quantum Torque Micro HDP 12
     EK-Quantum Torque Micro Extenders

Il y a 22 mm d'espace entre la surface du trou fileté et la surface intérieure du couvercle.
L'utilisation de ces produits de la série Torque garantit la compatibilité et atténue tout problème potentiel lié à la hauteur des raccords.
Ces produits ne sont pas inclus avec la plaque de distribution et sont achetés séparément dans n'importe quelle finition.
Les trente-deux bouchons 1/4" sont livrées avec cette distribution, avec leurs couvercles blancs.

Véritable pompe à eau D5

Cette plaque de distribution d'eau est livrée avec une pompe D5 puissante mais silencieuse contrôlée par PWM.
L'objectif était de créer un produit suffisamment puissant pour offrir une excellente fiabilité et des performances exceptionnelles avec plusieurs waterblocks et radiateurs tout en réduisant le bruit au minimum.
La pompe D5 a été mise à jour avec la dernière variante G3 (génération 3) et est livrée avec un connecteur d'alimentation SATA, suivant la dernière tendance de l'industrie PC visant à réduire l'utilisation de câbles Molex à 4 broches.

Le couvercle EK-Quantum Convection est fabriqué en aluminium usiné CNC anodisé en aluminium argent naturel.
Il est conçu pour améliorer l'esthétique des pompes D5 et présente une conception rectangulaire avec un trou pratique pour acheminer le câble et le cacher autant que possible, permettant un aspect plus propre.

Norme EK Matrix7

EK-Matrix7 standardise les dimensions des produits, y compris la position et l'espacement des ports, rendant l'assemblage de la boucle de refroidissement liquide plus facile et plus intuitif que jamais.
Les plaques de distribution EK-Quantum suivent la norme EK-Matrix7, leur permettant de s'intégrer de manière transparente aux waterblocks GPU Vector², aux plaques arrière actives et aux radiateurs Quantum Surface.
Cela signifie que l'utilisateur passera moins de temps à planifier la boucle et à plier les tubes, ce qui donnera lieu à une construction épique refroidie à l'eau.

Réservoir :

– Dimensions avec la pompe attachée (L x P x H) : 140 x 87 x 294 mm
– Volume du réservoir : ~562ml
– Ports G1/4" : 34
– Bouchons : 32 pièces avec couvercles
– Cadre : aluminium anodisé argent
– Couvercle de pompe : aluminium anodisé argent

Spécifications techniques du moteur de pompe :

– Moteur : moteur sphérique à commutation électronique
– Tension nominale : 12 V CC
– Consommation électrique : 23W
– Hauteur de pression maximale : 3,9 m
– Débit maximum : 1500L/h
– Température maximale du système : 60°C
– Matériaux : Acier inoxydable, PPS-GF40, joints toriques EPDM, oxyde d'aluminium, houille
– Connecteur d'alimentation : SATA et connecteur PWM FAN 4 broches
Régime opérationnel :
– Cycle de service PWM : ~ 20-100 %
– Comportement par défaut : fonctionne à un rapport cyclique de 100 % lorsqu'aucun signal de retour PWM n'est présent

Livré avec :
– EK-QuantumX Loophole Distroplate D5 PWM - Argent
– EK-Quantum Convection D5 – Argent
– 8x vis de montage M3x20 7991DIN
– 8x distanceurs en acétal
– 8x rondelle métallique M4 0,8mm
– 1x clé Allen de 2,5 mm
– 1x clé Allen multiple EK-Loop (6 mm, 8 mm, 9 mm)
– 32x Bouchons en laiton nickelé
– 32x cache EK-Quantum Torque - Blanc

Le EK-Quantum Reflection² V3000 Plus D5 PWM D-RGB – Plexi est une solution personnalisée de réservoir, de routage et de pompe de refroidissement par eau.

Cette plaque de distribution est explicitement conçue pour le boitier LIAN LI V3000 Plus.
Équipé de la dernière pompe D5 alimentée par SATA de 3e génération, il élimine le besoin de câbles Molex à 4 broches supplémentaires, suivant la dernière tendance de l'industrie PC.
Faisant partie de la série Reflection², ces plaques de distribution sont conformes à la norme EK-Matrix7, garantissant une compatibilité transparente et une facilité d'installation.

Cette conception de pointe comprend une pompe, un réservoir, un mécanisme de montage simple et plusieurs entrées et sorties filetées 1/4" conformes aux normes industrielles.
Nous avons stratégiquement positionné ces entrées et sorties pour les aligner parfaitement avec les autres produits EK, réduisant ainsi les courbures nécessaires lors de la configuration de votre boucle.

Conçu pour être élégamment monté sur le côté du boîtier, à côté de votre carte mère, l'EK-Quantum Reflection² V3000 Plus D5 PWM D-RGB s'intègre parfaitement au boitier LIAN LI V3000 Plus.

Avec la plaque de distribution installée, la taille maximale du radiateur est la suivante :

     En haut : EK-Quantum Surface P480
     En bas : EK-Quantum Surface P480
     Côté : EK-Quantum Surface S480

Une élégante bande LED D-RGB adressable s'étend sur toute la longueur de l'unité, tandis qu'un couvercle en aluminium noir anodisé dissimule tous les points chauds des LED.
La bande LED adressable intégrée se connecte sans effort au connecteur 5 V de votre carte mère ou à un contrôleur D-RGB dédié.
Il offre également une compatibilité avec des logiciels tels que MSI MYSTIC LIGHT SYNC, ASROCK POLYCHROME SYNC, ASUS AURA SYNC et GIGABYTE RGB FUSION 2, garantissant un effet d'éclairage cohérent et synchronisé.
Avec un total de 32 LED, ce produit garantit un éclairage époustouflant.

Pompe D5 contrôlée par PWM - G3

Cette plaque de distribution d'eau est livrée avec une pompe D5 puissante mais silencieuse contrôlée par PWM.
L'objectif était de créer un produit suffisamment puissant pour offrir une excellente fiabilité et des performances exceptionnelles avec plusieurs waterblocks et radiateurs tout en réduisant le bruit au minimum.
La pompe D5 a été mise à jour avec la dernière variante G3 (génération 3).
Elle est livrée avec un connecteur d'alimentation SATA, suivant la dernière tendance de l'industrie PC consistant à réduire l'utilisation de câbles Molex à 4 broches.

Prise en charge EK-Matrix7

Matrix7 standardise les dimensions des produits, y compris la position et l'espacement des ports, rendant l'assemblage de la boucle de refroidissement liquide plus intuitif et plus facile que jamais.
Les plaques de distribution EK-Quantum Reflection² suivent la norme EK-Matrix7, ce qui leur permet de s'intégrer de manière transparente aux waterblocks GPU Vector², aux plaques arrière actives et aux radiateurs Quantum Surface.
Cela signifie que vous passerez moins de temps à planifier la boucle et à cintrer les tubes, tandis que le résultat final sera toujours une construction épique.

Réservoir :

- Dimensions avec la pompe attachée (L x P x H) : 157,5 x 29,5 x 555 mm
- Volume du réservoir : ~550ml
- Nombre de LED D-RVB : 32
- Longueur du câble D-RGB : 500 mm
- Connecteur D-RGB standard 3 broches (+5V, Données, Bloqué, Masse)

Spécifications techniques du moteur de pompe :

- Moteur : moteur sphérique à commutation électronique
- Tension nominale : 12 V CC
- Consommation électrique : 23W
- Hauteur de pression maximale : 3,9 m
- Débit maximum : 1500L/h
- Température maximale du système : 60°C
- Matériaux : acier inoxydable, PPS-GF40, joints toriques EPDM, oxyde d'aluminium, charbon dur
- Connecteur d'alimentation : SATA et connecteur PWM FAN 4 broches
Régime opérationnel :
- Cycle de service PWM : ~ 20-100 %
- Comportement par défaut : fonctionne à un rapport cyclique de 100 % lorsqu'aucun signal de retour PWM n'est présent

Livré avec :

- EK-Quantum Reflection² V3000 Plus D5 PWM D-RGB – Plexi
- Vis de montage nécessaires

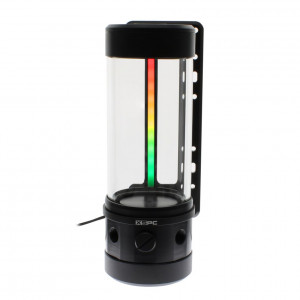

Le nouveau Reservoir/Pompe D5 Photon Combo V3 amène un look original combiné avec le tout nouveau système d'éclairage aRGB + la pompe Laing D5.

La pompe D5 Vario offre des performances exceptionnelles et une fiabilité inégalée.
Le cadran de vitesse de la D5 vous permet d'ajuster la vitesse de la pompe pour l'adapter au mieux à votre système, et la sortie tachy vous permet de surveiller avec précision la vitesse de la pompe.

Le tube est fabriqué à partir d'un verre trempé de qualité, qui est à la fois limpide et très résistant aux taches.
L'éclairage aRGB est maintenant à l'arrière du réservoir et dispose d'une bande de diffuseur pour un look plus professionnel à votre construction.

Contrairement aux autres réservoirs tubulaires, qui utilisent des supports en plastique bon marché, le XSPC Photon est doté d'un support en aluminium découpé CNC de haute qualité.
Le support se connecte aux deux extrémités du réservoir, ce qui donne une prise solide sans bloquer la vue du tube.

Les réservoirs de photons peuvent être montés horizontalement ou verticalement.
Si vous utilisez le Photon horizontalement, assurez-vous de garder le réservoir rempli jusqu'en haut, sinon de l'air peut être aspiré dans la boucle.

Chaque combo réservoir/pompe est assemblé à la main et testé sous pression avant la vente pour assurer la fiabilité.

Les réservoirs V3 Photon incluent un nouveau support qui se fixe directement aux radiateurs de 120 mm et 140 mm.
Il dispose également d'un orifice de remplissage amélioré avec une restriction inférieure, pour faciliter le remplissage du réservoir.

Caractéristiques Techniques :

Matériau du tube : verre
Matériau du capuchon : acétal
Matériau du support : aluminium
Dimensions : 241,5 x 85 x 89 mm (y compris la pompe + le support)
Capacité : 425 ml
Éclairage : 10 LED aRGB individuels
Ports : 3x 1/4" (2x In, 1x Out)
Testé individuellement sous pression

Spécification de la pompe D5 :
Pompe d'origine Xylem/Laing D5 Vario
Sortie Molex 4 broches et tachy 3 broches
Sélecteur de vitesse
Débit maximum : 1200 lph (12 V)
Hauteur de refoulement maximum : 3,7 m (12 V)
Tension : 8-24 V (37 W maximum)

Compatibilité RVB :
- Toutes les cartes mères, contrôleurs et concentrateurs RGB adressables 3Pin 5v, y compris...
- Asus AURA Sync (3Pin 5v uniquement)
- Gigabyte RGB Fusion (3Pin 5v uniquement)
- MSI Mystic Light Sync (3Pin 5v uniquement)

REMARQUE : n'essayez pas de brancher le câble aRGB 3 broches 5 V dans autre chose qu'une broche de carte mère aRGB 5 V, un contrôleur ou un concentrateur.
Chaque bande aRGB est testée avant expédition, les dommages causés par l'utilisateur par une mauvaise utilisation ne sont pas couverts par la garantie.

Livré avec :
Ensemble réservoir et pompe XSPC Photon V3 aRGB D5 - Noir
Éclairage aRGB intégré
Support de montage (noir mat)
Bouchon M20 (noir mat)
Anneau de verrouillage D5 personnalisé

L'adaptateur EK-Quantum Torque Push-In M 14 est le nouveau raccord instantané d'EK conçu pour être utilisé exclusivement avec les plaques de distribution EK-Quantum Reflection².

Il a un filetage mâle 1/4" standard avec un joint torique à une extrémité, une section médiane moletée un peu comme les prolongateurs statiques Quantum Torque, et une partie mâle enfichable avec deux joints toriques à l'autre extrémité qui pousse directement dans la plaque de distro sans vissage.

Cet adaptateur aide grandement à fixer un radiateur à la plaque de distribution Reflection², réduisant la tension nécessaire pour visser les raccords et ajoutant commodité et facilité d'utilisation.
Le raccord est en laiton nickelé usiné CNC.

Données techniques :

- Finition : Noir
- Matière : Laiton
- Filetage : 1/4" ; longueur de filetage mâle 4,5 mm
- Plaques de distribution compatibles : Série EK-Quantum Reflection²

L'adaptateur EK-Quantum Torque Push-In M 14 est le nouveau raccord instantané d'EK conçu pour être utilisé exclusivement avec les plaques de distribution EK-Quantum Reflection².

Il a un filetage mâle 1/4" standard avec un joint torique à une extrémité, une section médiane moletée un peu comme les prolongateurs statiques Quantum Torque, et une partie mâle enfichable avec deux joints toriques à l'autre extrémité qui pousse directement dans la plaque de distro sans vissage.

Cet adaptateur aide grandement à fixer un radiateur à la plaque de distribution Reflection², réduisant la tension nécessaire pour visser les raccords et ajoutant commodité et facilité d'utilisation.
Le raccord est en laiton nickelé usiné CNC.

Données techniques :

- Finition : Noir / Nickel
- Matière : Laiton
- Filetage : 1/4" ; longueur de filetage mâle 4,5 mm
- Plaques de distribution compatibles : Série EK-Quantum Reflection²
