| 259,90 € 233,91 € |

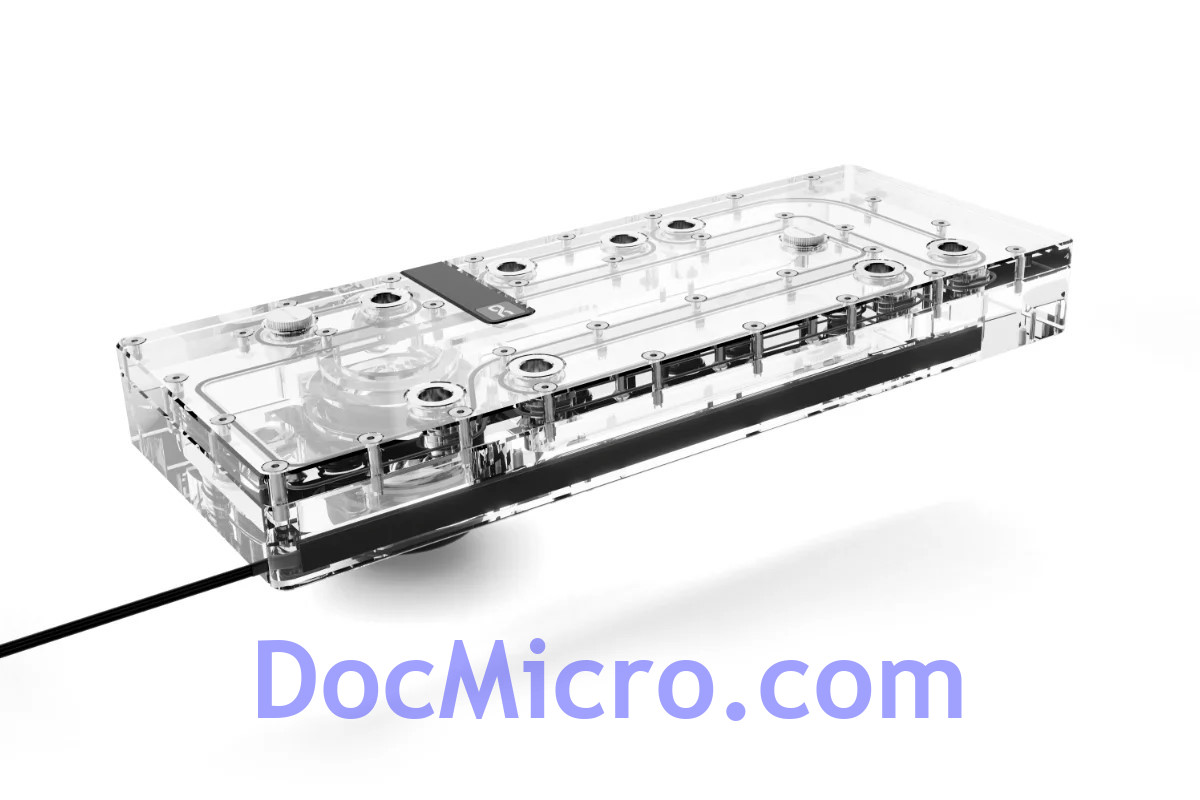

La plaque de distribution Alphacool Core est une amélioration visuelle pour le boîtier O11 Dynamic Evo/XL. Elle est conçue pour ce boîtier et peut être montée sur le panneau latéral intérieur.
Conception du noyau
Un élément central de la série Core Design d'Alphacool sont les connecteurs en laiton chromé G1/4". Avec la plaque de distribution Core, les ports sont encastrés au lieu d'être vissés dans un filetage comme c'est généralement le cas. Cela permet à Alphacool de surmonter le problème de fuite potentiel dû à des fissures en vissant les connecteurs directement dans l'acrylique. Les connecteurs sont composés de deux parties, ont un joint torique et se contrebalancent lorsqu'ils sont montés dans l'acrylique. Cela garantit non seulement l'étanchéité absolue de chaque connecteur, mais permet également l'aspect propre et fonctionnel de la série Core Design d'Alphacool.
Installation facile
Cette plaque de distribution peut être facilement attachée au panneau latéral d'un boîtier O11 Dynamic Evo/XL. L'installation dans d'autres boîtiers est également possible, à condition que les dimensions soient compatibles. Pour plus de détails, veuillez vous référer aux spécifications de mesure. Veuillez noter que la pompe dépasse de l'arrière de la plaque de distribution.
Sélection de matériaux de haute qualité & illumination brillante
La plaque de distribution Core d'Alphacool est fabriquée en acrylique de haute qualité. Cela permet une vue dégagée du liquide de refroidissement et permet une illumination brillante grâce aux LED aRGB numériquement adressables intégrées. L'éclairage peut être contrôlé via un en-tête aRGB numérique sur la carte mère ou, en option, par le contrôleur aRGB Aurora Eiscontrol d'Alphacool (numéro d'article : 15360).
La pompe
La pompe Apex VPP d'Alphacool n'utilise pas de palier sphérique et repose sur un axe en céramique. Les bobines du moteur ont été déplacées de l'intérieur vers l'extérieur. Ces changements ont pour effet que la pompe est fondamentalement plus stable et plus douce, et les vibrations qui se produisent ont été considérablement réduites. Un autre effet positif est que la consommation d'énergie a été presque réduite de moitié en conséquence.
Contrôle
La pompe Apex VPP a un connecteur pour ventilateur à 4 broches qui se connecte à la carte mère ou à un contrôleur externe. Cela vous permet de contrôler la plage de vitesse de la pompe via PWM et de lire le signal RPM. La pompe est connectée à l'alimentation à l'aide d'un connecteur SATA.
Compatibilité :
- O11 Dynamic Evo Case
- O11 Dynamic XL Case
- O11 Dynamic Evo XL Case
| Données techniques | |
| Dimensions (L x l x H) | 360,00 x 141,00 x 77,80mm |
| Matériau | Acrylique |
| Volume | environ 200ml |
| Compatibilité de la pompe | VPP/D5 |
| Filetages | 9 +(1x Port de remplissage et 1x Port de vidange) |
| Température maximale de fonctionnement | 60 °C |
| Testé sous pression | 0,8 Bar |
| Quantité de LEDs aRGB numériques | 18 |
| Puissance des LEDs aRGB numériques | 5V |
| Connexion d'alimentation des LEDs aRGB numériques | 3 broches JST + 3 broches 5V |
| Poids | 2500g |
| Couleur | transparent |
| Données techniques de la pompe | |
| Matériau de la pompe | matière synthétique |
| Couvercle de la pompe | aluminium |
| Matériau de l'axe | céramique |
| Connexions | 4 broches PWM | SATA |
| Vitesse de rotation | 2500 - 4500 RPM |
| Longueurs de câble | 4 broches PWM - 48cm | SATA - 48cm |
| Tension de fonctionnement | 8-13V DC / 14W IP32 |
| Tension de démarrage | 12V DC |
| Hauteur maximale de pompage | 4,25m |
| Débit maximal | 340L/h |
| Température maximale de fonctionnement | 60°C |
| Couleur | noir |
Remarque sur l'utilisation
A n'utiliser qu'en combinaison avec des liquides de refroidissement à eau clairs et transparents. Les particules et les additifs contenus dans les liquides pastels peuvent obstruer et endommager durablement les produits de refroidissement à eau tels que les radiateurs, les pompes, les radiateurs et les tuyaux. Cela peut également entraîner l'annulation de la garantie du fabricant.
L'adaptateur EK-Quantum Torque Push-In M 14 est le nouveau raccord instantané d'EK conçu pour être utilisé exclusivement avec les plaques de distribution EK-Quantum Reflection².
Il a un filetage mâle 1/4" standard avec un joint torique à une extrémité, une section médiane moletée un peu comme les prolongateurs statiques Quantum Torque, et une partie mâle enfichable avec deux joints toriques à l'autre extrémité qui pousse directement dans la plaque de distro sans vissage.
Cet adaptateur aide grandement à fixer un radiateur à la plaque de distribution Reflection², réduisant la tension nécessaire pour visser les raccords et ajoutant commodité et facilité d'utilisation.
Le raccord est en laiton nickelé usiné CNC.
Données techniques :
- Finition : Noir / Nickel
- Matière : Laiton
- Filetage : 1/4" ; longueur de filetage mâle 4,5 mm
- Plaques de distribution compatibles : Série EK-Quantum Reflection²
La EK-QuantumX Loophole Distroplate D5 PWM - Silver est une solution personnalisée de réservoir, de routage et de pompe de refroidissement par eau qui peut être montée sur des modèles de ventilateurs de 140 mm à l'intérieur du châssis (à condition qu'il y ait suffisamment de place pour cela dans le boîtier).
Il est unique dans le sens où il n’existe pas de canaux prédéfinis pour l’acheminement du liquide de refroidissement.
Au lieu de cela, les chaînes sont créées par l'utilisateur.
Comme la voie navigable n'a pas de canaux internes prédéfinis mais plutôt une structure interne « d'espace ouvert », l'utilisateur peut acheminer les tubes d'un port à un autre au sein de la distribution elle-même à l'aide d'adaptateurs micro coudés à 90 degrés et de raccords micro HDP ou HDC.
La plaque de distribution peut être montée sur pratiquement n'importe quel point de montage de 280 mm (2 x 140 mm), et avec des supports inclinés (vendus séparément), les utilisateurs peuvent la monter à 90° sur un support de ventilateur de 120 mm ou 140 mm. Il fait partie de la Ligne QuantumX destinée aux passionnés qui souhaitent se démarquer.
La EK-QuantumX Loophole Distroplate D5 PWM - Argent comprend des vis argentées, un cadre en aluminium anodisé argent et le couvercle de pompe EK-Quantum Convection premium anodisé en aluminium naturel argent.
Conçue pour offrir une esthétique unique, cette solution avancée tout-en-un comprend une pompe, un réservoir et un total de 34 ports filetés 1/4" standard de l'industrie.
La connexion à l'intérieur de la distribution se fait via des micro-adaptateurs, des raccords., et des tubes.
EK recommande l'utilisation des éléments suivants :
EK-Quantum Torque Micro Rotatif 90°
EK-Quantum Torque Micro HDC 12
EK-Quantum Torque Micro HDP 12
EK-Quantum Torque Micro Extenders
Il y a 22 mm d'espace entre la surface du trou fileté et la surface intérieure du couvercle.
L'utilisation de ces produits de la série Torque garantit la compatibilité et atténue tout problème potentiel lié à la hauteur des raccords.
Ces produits ne sont pas inclus avec la plaque de distribution et sont achetés séparément dans n'importe quelle finition.
Les trente-deux bouchons 1/4" sont livrées avec cette distribution, avec leurs couvercles blancs.
Véritable pompe à eau D5
Cette plaque de distribution d'eau est livrée avec une pompe D5 puissante mais silencieuse contrôlée par PWM.
L'objectif était de créer un produit suffisamment puissant pour offrir une excellente fiabilité et des performances exceptionnelles avec plusieurs waterblocks et radiateurs tout en réduisant le bruit au minimum.
La pompe D5 a été mise à jour avec la dernière variante G3 (génération 3) et est livrée avec un connecteur d'alimentation SATA, suivant la dernière tendance de l'industrie PC visant à réduire l'utilisation de câbles Molex à 4 broches.
Le couvercle EK-Quantum Convection est fabriqué en aluminium usiné CNC anodisé en aluminium argent naturel.
Il est conçu pour améliorer l'esthétique des pompes D5 et présente une conception rectangulaire avec un trou pratique pour acheminer le câble et le cacher autant que possible, permettant un aspect plus propre.
Norme EK Matrix7
EK-Matrix7 standardise les dimensions des produits, y compris la position et l'espacement des ports, rendant l'assemblage de la boucle de refroidissement liquide plus facile et plus intuitif que jamais.
Les plaques de distribution EK-Quantum suivent la norme EK-Matrix7, leur permettant de s'intégrer de manière transparente aux waterblocks GPU Vector², aux plaques arrière actives et aux radiateurs Quantum Surface.
Cela signifie que l'utilisateur passera moins de temps à planifier la boucle et à plier les tubes, ce qui donnera lieu à une construction épique refroidie à l'eau.
Réservoir :
– Dimensions avec la pompe attachée (L x P x H) : 140 x 87 x 294 mm
– Volume du réservoir : ~562ml
– Ports G1/4" : 34
– Bouchons : 32 pièces avec couvercles
– Cadre : aluminium anodisé argent
– Couvercle de pompe : aluminium anodisé argent
Spécifications techniques du moteur de pompe :
– Moteur : moteur sphérique à commutation électronique
– Tension nominale : 12 V CC
– Consommation électrique : 23W
– Hauteur de pression maximale : 3,9 m
– Débit maximum : 1500L/h
– Température maximale du système : 60°C
– Matériaux : Acier inoxydable, PPS-GF40, joints toriques EPDM, oxyde d'aluminium, houille
– Connecteur d'alimentation : SATA et connecteur PWM FAN 4 broches
Régime opérationnel :
– Cycle de service PWM : ~ 20-100 %
– Comportement par défaut : fonctionne à un rapport cyclique de 100 % lorsqu'aucun signal de retour PWM n'est présent
Livré avec :
– EK-QuantumX Loophole Distroplate D5 PWM - Argent
– EK-Quantum Convection D5 – Argent
– 8x vis de montage M3x20 7991DIN
– 8x distanceurs en acétal
– 8x rondelle métallique M4 0,8mm
– 1x clé Allen de 2,5 mm
– 1x clé Allen multiple EK-Loop (6 mm, 8 mm, 9 mm)
– 32x Bouchons en laiton nickelé
– 32x cache EK-Quantum Torque - Blanc
Cette unité combinée pompe-réservoir EK-Quantum Kinetic³ FLT D5 de nouvelle génération s'appuie sur le succès de l'unité combinée FLT de style plat existante et améliore encore la compatibilité et simplifie le processus d'installation en déplaçant la pompe vers l'avant et en mettant en œuvre des ports de connexion 1/4" supplémentaires.
Elle est livrée avec un éclairage D-RGB adressable sophistiqué et une véritable pompe D5 !
L'unité est dotée de trous de montage de ventilateur standard de 140 mm pour une flexibilité maximale lors de l'installation.
Le réservoir est équipé d'un total de neuf ports 1/4" afin que les utilisateurs puissent choisir la configuration la plus optimale pour leurs boucles de refroidissement liquide.
Les unités pompe-réservoir de la série EK-Quantum Kinetic³ FLT D5 sont équipées de véritables pompes D5, fabriquées en Europe, capables de fournir des débits de 1 000 litres par heure avec une pression de refoulement maximale allant jusqu'à 5,2 mètres !
Ces nouvelles unités combinées de la série FLT sont disponibles en six tailles différentes : 92 mm, 120 mm, 240 mm, 140 mm, 280 mm et 360 mm.
Les nouvelles pompe/réservoir de forme plate Kinetic³ vont révolutionner votre façon de penser aux unités combinées et à la construction de boucles.
Étant donné que les modèles de montage des ventilateurs de 140 mm (à 125 mm d'intervalle) sont les options de montage les plus dominantes à l'intérieur des boîtiers PC de nos jours, ces nouvelles unités combinées Kinetic FLT D5 permettront une plus grande flexibilité d'installation car elles ne nécessitent pas de perçage de trous de montage sur votre boîtier.
L'unité combinée est également équipée de points de montage supplémentaires sur un côté (à 125 mm d'intervalle) qui peuvent être utilisés avec les plaques de montage en acier en forme de L incluses.
Tous les trous de montage utilisent des filetages M4 avec les vis fournies.
Le réservoir est fabriqué en matériau acrylique de première qualité et usiné à la perfection, tandis que l'étanchéité est assurée par un joint torique EPDM de haute qualité formé sur mesure.
À côté du réservoir se trouve un couvercle en aluminium anodisé noir sous lequel est placée la bande LED D-RGB adressable.
La mise en œuvre appropriée des LED est l'un des principaux points d'attention d'EK afin qu'il y ait le moins de « points chauds LED » visibles possible.
Le couvercle est désormais une pièce autonome, facilement amovible à tout moment si la bande LED nécessite un entretien ou un remplacement.
Spécifications techniques :
- Dimensions (H x l x P) : 146,5 x 143,5 x 86 mm
- Capacité : environ 200 ml
- Connecteur D-RGB, embase LED numérique 5 V à 3 broches (brochage : +5 V, D, bloqué, terre)
- Nombre de LED : 14
Propriétés électriques et mécaniques de la pompe :
- Moteur : moteur sphérique à commutation électronique
- Tension nominale : 12 V CC
- Consommation électrique : 20 W
- Hauteur de refoulement maximale : 5,2 m
- Débit maximal : 1 000 l/h
- Température maximale du système : 60 °C
- Matériaux : acier inoxydable, PPS-GF40, joints toriques EPDM, oxyde d'aluminium
- Connecteur d'alimentation : alimentation SATA et connecteur de ventilateur PWM à 4 broches
Régime de fonctionnement :
- Cycle de service PWM : ~ 20-100%
- Comportement par défaut : fonctionne à 100 % du cycle de service lorsqu'aucun signal de rétroaction PWM n'est présent
Livré avec :
- EK-Quantum Kinetic³ FLT 140 D5 PWM
- Mécanisme de montage avec toutes les vis nécessaires
- Support en acier en forme de L avec vis de montage
Le EK-QuantumX Loophole Distroplate D5 PWM est une solution personnalisée de réservoir, de routage et de pompe de refroidissement par eau qui peut être montée sur des modèles de ventilateurs de 140 mm (à condition qu'il y ait suffisamment de place pour cela dans le boîtier).
Il est unique dans le sens où il n’existe pas de canaux prédéfinis pour l’acheminement du liquide de refroidissement.
Au lieu de cela, les chaînes sont créées par l'utilisateur.
Comme la voie navigable n'a pas de canaux internes prédéfinis mais plutôt une structure interne « d'espace ouvert », l'utilisateur peut acheminer les tubes d'un port à un autre au sein de la distribution elle-même à l'aide d'adaptateurs micro coudés à 90 degrés et de raccords micro HDP ou HDC.
La distribution peut être montée sur pratiquement n'importe quel point de montage de 280 mm (2 x 140 mm), et avec des supports inclinés (vendus séparément), les utilisateurs peuvent la monter à 90° sur un support de ventilateur de 120 mm ou 140 mm.
Il fait partie de la Ligne QuantumX destinée aux passionnés qui souhaitent se démarquer.
EK-QuantumX Loophole Distroplate D5 PWM - Noir comprend des vis noires, un cadre en aluminium anodisé noir et le couvercle de pompe haut de gamme EK-Quantum Convection anodisé en noir. Conçue pour offrir une esthétique unique, cette solution tout-en-un comprend une pompe, un réservoir et un total de 34 ports filetés 1/4".
La connexion à l'intérieur de la distribution se fait via des micro-adaptateurs, des raccords., et des tubes.
EK recommande l'utilisation des éléments suivants :
EK-Quantum Torque Micro Rotatif 90°
EK-Quantum Torque Micro HDC 12
EK-Quantum Torque Micro HDP 12
Micro-extenseurs de couple EK-Quantum
Il y a 22 mm d'espace entre la surface du trou fileté et la surface intérieure du couvercle.
L'utilisation de ces produits de la série Torque garantit la compatibilité et atténue tout problème potentiel lié à la hauteur des raccords.
Ces produits ne sont pas inclus avec la plaque de distribution et doivent être achetés séparément.
Les trente-deux fiches 1/4" sont livrées avec cette distribution, avec leurs couvercles noirs.
Véritable pompe à eau D5
Cette plaque de distribution d'eau est livrée avec une pompe D5 puissante mais silencieuse contrôlée par PWM.
L'objectif était de créer un produit suffisamment puissant pour offrir une excellente fiabilité et des performances exceptionnelles avec plusieurs waterblocks et radiateurs tout en réduisant le bruit au minimum.
La pompe D5 a été mise à jour avec la dernière variante G3 (génération 3) et est livrée avec un connecteur d'alimentation SATA, suivant la dernière tendance de l'industrie PC visant à réduire l'utilisation de câbles Molex à 4 broches.
Le couvercle EK-Quantum Convection est fabriqué en aluminium usiné CNC anodisé en noir.
Il est conçu pour améliorer l'esthétique des pompes D5 et présente une conception rectangulaire avec un trou pratique pour acheminer le câble et le cacher autant que possible, permettant un aspect plus propre.
Norme EK Matrix7
EK-Matrix7 standardise les dimensions des produits, y compris la position et l'espacement des ports, rendant l'assemblage de la boucle de refroidissement liquide plus facile et plus intuitif que jamais.
Les plaques de distribution EK-Quantum suivent la norme EK-Matrix7, leur permettant de s'intégrer de manière transparente aux waterblocks GPU Vector², aux plaques arrière actives et aux radiateurs Quantum Surface.
Cela signifie que l'utilisateur passera moins de temps à planifier la boucle et à plier les tubes, ce qui donnera lieu à une construction épique refroidie à l'eau.
Réservoir:
– Dimensions avec la pompe attachée (L x P x H) : 140 x 87 x 294 mm
– Volume du réservoir : ~562ml
– Ports G1/4" : 34
– Bouchons : 32 pièces avec couvercles
– Cadre : aluminium anodisé noir
– Couvercle de pompe : aluminium anodisé noir
Spécifications techniques du moteur de pompe :
– Moteur : moteur sphérique à commutation électronique
– Tension nominale : 12 V CC
– Consommation électrique : 23W
– Hauteur de pression maximale : 3,9 m
– Débit maximum : 1500L/h
– Température maximale du système : 60°C
– Matériaux : Acier inoxydable, PPS-GF40, joints toriques EPDM, oxyde d'aluminium, houille
– Connecteur d'alimentation : SATA et connecteur PWM FAN 4 broches
Régime opérationnel :
– Cycle de service PWM : ~ 20-100 %
– Comportement par défaut : fonctionne à un cycle de service de 100 % lorsqu'aucun signal de retour PWM n'est présent
Livré avec :
– EK-QuantumX Loophole Distroplate D5 PWM - Noir
– EK-Quantum Convection D5 - Noir
– 8x vis de montage M3x20 7991DIN
– 8x distanceurs en acétal
– 8x rondelle métallique M4 0,8mm
– 1x clé Allen de 2,5 mm
– 1x clé Allen multiple EK-Loop (6 mm, 8 mm, 9 mm)
– 32x Bouchons en laiton nickelé
– 32x cache-prise EK-Quantum Torque - Noir
Produit 3 en 1 qui agit comme une pompe, un réservoir et un collecteur.
Le X3 dans le nom désigne le nombre de composants qu'il peut connecter directement en tant que collecteur, et D5 indique une seule pompe D5 poussant le liquide autour de la boucle.
Il peut agir comme un combo pompe-réservoir ordinaire, être utilisé comme un collecteur ou, pratiquement, comme une plaque de distribution, même si son esthétique diffère considérablement de la plupart des plaques de distribution.
Cette unité combinée peut être montée sur le boîtier de différentes manières.
Le collecteur de réservoir de pompe EK-Pro X3 D5 est doté de filetages M4 sur le côté opposé aux ports et à l'arrière, permettant de nombreuses options de montage, multipliées par le support avec un espacement des trous de montage du ventilateur de 120 mm (105 mm).
Un nombre impressionnant de 8 ports 1/4" sont disponibles, dont deux servent de ports de remplissage et de vidange dédiés.
Une véritable pompe D5
Cette unité combinée est livrée avec une pompe D5 puissante mais silencieuse contrôlée par PWM.
L'objectif était de créer un produit suffisamment puissant pour offrir une excellente fiabilité et des performances exceptionnelles avec plusieurs waterblocks et radiateurs tout en réduisant le bruit au minimum.
La pompe D5 a été mise à jour avec la dernière variante G3 (génération 3) et est livrée avec un connecteur d'alimentation SATA, suivant la dernière tendance de l'industrie PC visant à réduire l'utilisation de câbles Molex à 4 broches.
Port de vidange avec QDC
Il est livré avec un orifice de vidange, un raccord à déconnexion rapide et un tube permettant à l'utilisateur de pouvoir vidanger son système directement hors du boîtier sans avoir besoin d'autres outils.
Il vous suffit de glisser la partie du QDC avec le tube sur l'autre moitié du QDC installée sur l'unité combo et de vider le réservoir sans effort.
L'utilisation du QDC est entièrement facultative mais apporte de nombreux avantages en matière de qualité de vie.
Matériaux de construction
La majeure partie de cette unité combinée est fabriquée en acétal POM noir durable, avec l'ajout d'une plaque en acier inoxydable qui recouvre l'avant de la combinaison et comporte un ruban ouvert pour la fenêtre en acrylique transparente.
La pompe est maintenue par un support en acétal.
Le liquide de refroidissement est scellé par des joints toriques de haute qualité.
Détails techniques :
Réservoir :
- Dimensions avec la pompe attachée (L x P x H) : 75 x 75 x 180 mm
- Dimensions avec le QDC joint (L x P x H) : 75 x 115 x 180 mm
- Volume du réservoir de liquide de refroidissement : 120 ml
Spécifications techniques du moteur de pompe :
- Moteur : moteur sphérique à commutation électronique
- Tension nominale : 12 V CC
- Consommation électrique : 23W
- Hauteur de pression maximale : 3,9 m
- Débit maximum : 1500L/h
- Température maximale du système : 60°C
- Matériaux : acier inoxydable, PPS-GF40, joints toriques EPDM, oxyde d'aluminium, charbon dur
- Connecteur d'alimentation : SATA et connecteur PWM FAN 4 broches
Régime opérationnel :
- Cycle de service PWM : ~ 20-100 %
- Comportement par défaut : fonctionne à un rapport cyclique de 100 % lorsqu'aucun signal de retour PWM n'est présent
Livré avec :
- Unité EK-Pro Combo
- Support de montage
- QDC (raccord à déconnexion rapide)
- 1 m de tube ZMT
- Clé Allen 6mm (1pc)
- Clé Allen 2,5mm (1pc)
- Bouchons G1/4 (11 pièces)
RSS News
Facebook
;){kind=link}
