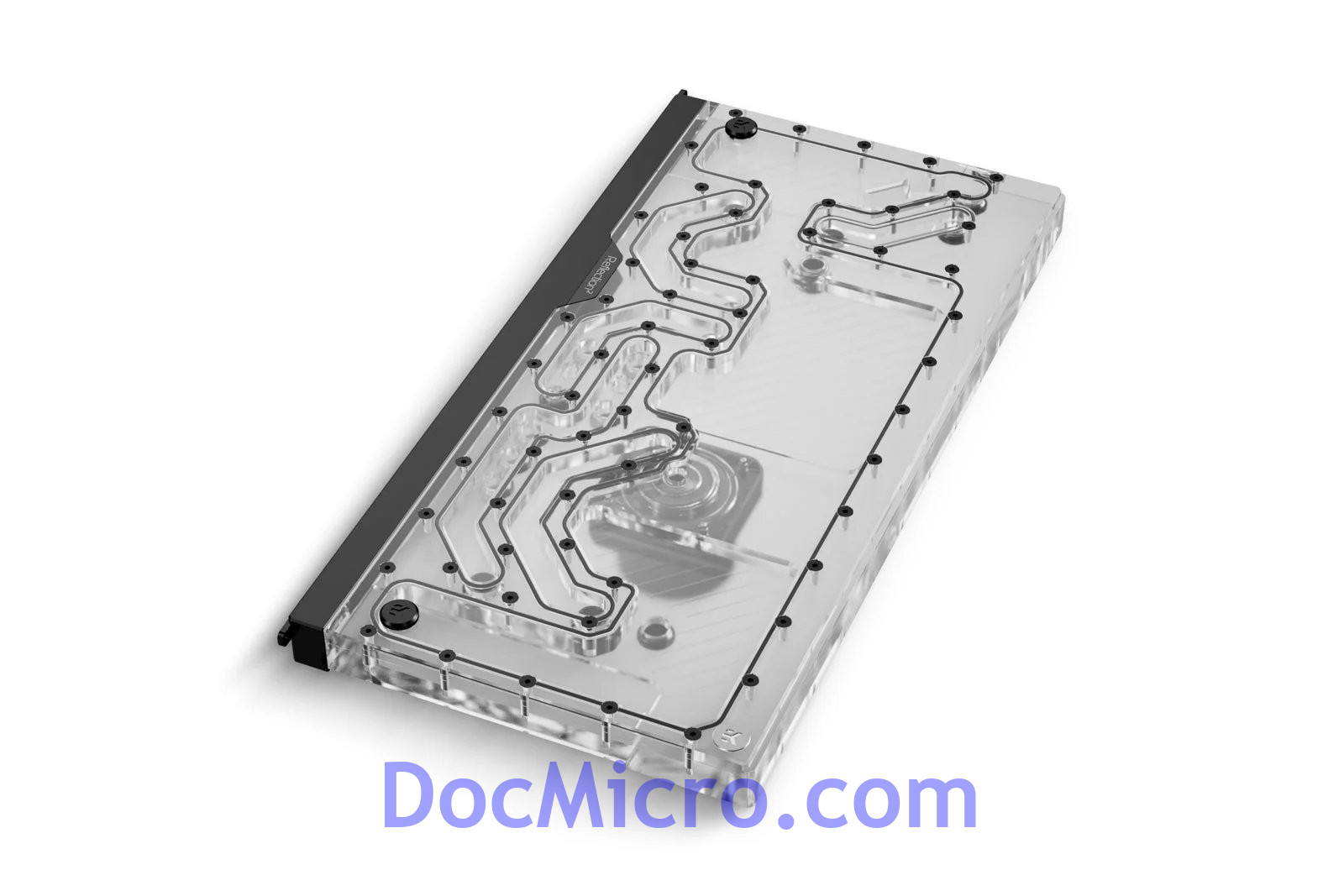

Le EK-Quantum Reflection² PC-O11D EVO XL D5 PWM D-RGB est une solution personnalisée de réservoir, de routage et de pompe de refroidissement par eau qui s'intègre parfaitement à l'avant du boîtier Lian Li O11D EVO XL.
Avec la plaque de distribution installée, la taille maximale du radiateur est la suivante :
En haut : EK-Quantum Surface P420 (X420 dans des configurations limitées de plateau de carte mère)
En bas : EK-Quantum Surface X420
Côté : EK-Quantum Surface P420
Remarque : Les positions du radiateur haut et bas sont incompatibles avec les radiateurs de 360 mm en raison du modèle de montage asymétrique de l'O11D EVO XL.
Pour connaître le positionnement exact du plateau de la carte mère pour des épaisseurs de radiateur spécifiques, veuillez consulter le manuel.
L'installation d'un radiateur X420 en partie haute est possible ; cependant, le plateau de la carte mère doit être abaissé, ce qui compromettrait gravement le routage des tubes du CPU et du GPU.
Prise en charge EK-Matrix7
Matrix7 standardise les dimensions des produits, y compris la position et l'espacement des ports, rendant l'assemblage de la boucle de refroidissement liquide plus intuitif et plus facile que jamais.
Les plaques de distribution EK-Quantum Reflection² suivent la norme EK-Matrix7, ce qui leur permet de s'intégrer de manière transparente aux waterblocks GPU Vector², aux plaques arrière actives et aux radiateurs Quantum Surface.
Cela signifie que vous passerez moins de temps à planifier la boucle et à cintrer les tubes, tandis que le résultat final sera toujours une construction épique.
Cette plaque de distribution d'eau est livrée avec une véritable pompe D5 très puissante mais silencieuse, contrôlée par PWM.
L'objectif était de créer un produit suffisamment puissant pour offrir une grande fiabilité et des performances exceptionnelles avec plusieurs blocs et radiateurs tout en maintenant le niveau sonore au minimum.
Il est équipé de 5 ports push-in innovants fournis avec des adaptateurs filetés femelles 1/4".
L'idée est qu'un utilisateur peut assembler l'ensemble du radiateur + raccords + tubes et utiliser ces adaptateurs push-in pour le glisser simplement dans la distribution. plaque.
Conçue pour offrir une esthétique unique et une facilité d'utilisation, cette solution tout-en-un pour voies navigables comprend également une pompe, un réservoir, un mécanisme de montage simple et plusieurs entrées et sorties filetées 1/4" standard de l'industrie.
L'emplacement de ces entrées et les prises sont alignées pour s'adapter aux autres produits EK afin de minimiser le nombre de virages que l'utilisateur doit faire lors de la création de la boucle.
Il a été conçu pour prendre en charge les cinq composants suivants : un waterblock CPU, un waterblock GPU et trois radiateurs.
Conçu pour être monté sur la fenêtre avant du boîtier O11D EVO XL, le EK-Quantum Reflection² PC-O11D EVO XL D5 PWM D-RGB s'intègre élégamment dans le boitier LIAN LI O11D EVO XL.
La façade n'a plus de plaque en acier inoxydable recouvrant la pompe ; au lieu de cela, il s’agit désormais d’une seule pièce d’acrylique transparent.
La bande LED D-RGB adressable s'étend sur toute la longueur de l'unité, tandis qu'un couvercle en aluminium noir anodisé cache les points chauds LED indésirables.
La bande LED adressable intégrée se connecte au connecteur 5 V de la carte mère ou à un contrôleur D-RGB dédié. Il est également compatible avec les logiciels MSI MYSTIC LIGHT SYNC, ASROCK POLYCHROME SYNC, ASUS AURA SYNC et GIGABYTE RGB FUSION 2 pour un effet d'éclairage coordonné.
Réservoir :
– Dimensions avec la pompe attachée (L x P x H) : 230 x 75 x 472 mm
– Volume du réservoir : ~525ml
– Nombre de ports G1/4" : 16
– Nombre de LED D-RVB : 24
– Longueur du câble D-RGB : 500 mm
– Connecteur D-RGB standard 3 broches (+5V, Données, Bloqué, Masse)
Spécifications techniques du moteur de pompe :
– Moteur : moteur sphérique à commutation électronique
– Tension nominale : 12 V CC
– Consommation électrique : 23W
– Hauteur de pression maximale : 3,9 m
– Débit maximum : 1500L/h
– Température maximale du système : 60°C
– Matériaux : Acier inoxydable, PPS-GF40, joints toriques EPDM, oxyde d'aluminium, houille
– Connecteur d'alimentation : SATA et connecteur PWM FAN 4 broches
Régime opérationnel :
– Cycle de service PWM : ~ 20-100 %
– Comportement par défaut : fonctionne à un cycle de service de 100 % lorsqu'aucun signal de retour PWM n'est présent
Livré avec :
- EK-Quantum Reflection² PC-O11D EVO XL D5 PWM D-RGB
- Toutes les vis de montage nécessaires
- 5x ports push-in
- 1x clé Allen de 2 mm
- 1x clé Allen multiple EK-Loop (6 mm, 8 mm, 9 mm)
- 13x Bouchons en laiton nickelé
- 13x couvercle de prise de couple EK-Quantum - Noir
Le nouveau Reservoir/Pompe D5 Photon Combo V3 amène un look original combiné avec le tout nouveau système d'éclairage aRGB + la pompe Laing D5.
La pompe D5 Vario offre des performances exceptionnelles et une fiabilité inégalée.
Le cadran de vitesse de la D5 vous permet d'ajuster la vitesse de la pompe pour l'adapter au mieux à votre système, et la sortie tachy vous permet de surveiller avec précision la vitesse de la pompe.
Le tube est fabriqué à partir d'un verre trempé de qualité, qui est à la fois limpide et très résistant aux taches.
L'éclairage aRGB est maintenant à l'arrière du réservoir et dispose d'une bande de diffuseur pour un look plus professionnel à votre construction.
Contrairement aux autres réservoirs tubulaires, qui utilisent des supports en plastique bon marché, le XSPC Photon est doté d'un support en aluminium découpé CNC de haute qualité.
Le support se connecte aux deux extrémités du réservoir, ce qui donne une prise solide sans bloquer la vue du tube.
Les réservoirs de photons peuvent être montés horizontalement ou verticalement.
Si vous utilisez le Photon horizontalement, assurez-vous de garder le réservoir rempli jusqu'en haut, sinon de l'air peut être aspiré dans la boucle.
Chaque combo réservoir/pompe est assemblé à la main et testé sous pression avant la vente pour assurer la fiabilité.
Les réservoirs V3 Photon incluent un nouveau support qui se fixe directement aux radiateurs de 120 mm et 140 mm.
Il dispose également d'un orifice de remplissage amélioré avec une restriction inférieure, pour faciliter le remplissage du réservoir.
Caractéristiques Techniques :
Matériau du tube : verre
Matériau du capuchon : acétal
Matériau du support : aluminium
Dimensions : 241,5 x 85 x 89 mm (y compris la pompe + le support)
Capacité : 425 ml
Éclairage : 10 LED aRGB individuels
Ports : 3x 1/4" (2x In, 1x Out)
Testé individuellement sous pression
Spécification de la pompe D5 :
Pompe d'origine Xylem/Laing D5 Vario
Sortie Molex 4 broches et tachy 3 broches
Sélecteur de vitesse
Débit maximum : 1200 lph (12 V)
Hauteur de refoulement maximum : 3,7 m (12 V)
Tension : 8-24 V (37 W maximum)
Compatibilité RVB :
- Toutes les cartes mères, contrôleurs et concentrateurs RGB adressables 3Pin 5v, y compris...
- Asus AURA Sync (3Pin 5v uniquement)
- Gigabyte RGB Fusion (3Pin 5v uniquement)
- MSI Mystic Light Sync (3Pin 5v uniquement)
REMARQUE : n'essayez pas de brancher le câble aRGB 3 broches 5 V dans autre chose qu'une broche de carte mère aRGB 5 V, un contrôleur ou un concentrateur.
Chaque bande aRGB est testée avant expédition, les dommages causés par l'utilisateur par une mauvaise utilisation ne sont pas couverts par la garantie.
Livré avec :
Ensemble réservoir et pompe XSPC Photon V3 aRGB D5 - Noir
Éclairage aRGB intégré
Support de montage (noir mat)
Bouchon M20 (noir mat)
Anneau de verrouillage D5 personnalisé
Produit 3 en 1 qui agit comme une pompe, un réservoir et un collecteur.
Le X3 dans le nom désigne le nombre de composants qu'il peut connecter directement en tant que collecteur, et D5 indique une seule pompe D5 poussant le liquide autour de la boucle.
Il peut agir comme un combo pompe-réservoir ordinaire, être utilisé comme un collecteur ou, pratiquement, comme une plaque de distribution, même si son esthétique diffère considérablement de la plupart des plaques de distribution.
Cette unité combinée peut être montée sur le boîtier de différentes manières.
Le collecteur de réservoir de pompe EK-Pro X3 D5 est doté de filetages M4 sur le côté opposé aux ports et à l'arrière, permettant de nombreuses options de montage, multipliées par le support avec un espacement des trous de montage du ventilateur de 120 mm (105 mm).
Un nombre impressionnant de 8 ports 1/4" sont disponibles, dont deux servent de ports de remplissage et de vidange dédiés.
Une véritable pompe D5
Cette unité combinée est livrée avec une pompe D5 puissante mais silencieuse contrôlée par PWM.
L'objectif était de créer un produit suffisamment puissant pour offrir une excellente fiabilité et des performances exceptionnelles avec plusieurs waterblocks et radiateurs tout en réduisant le bruit au minimum.
La pompe D5 a été mise à jour avec la dernière variante G3 (génération 3) et est livrée avec un connecteur d'alimentation SATA, suivant la dernière tendance de l'industrie PC visant à réduire l'utilisation de câbles Molex à 4 broches.
Port de vidange avec QDC
Il est livré avec un orifice de vidange, un raccord à déconnexion rapide et un tube permettant à l'utilisateur de pouvoir vidanger son système directement hors du boîtier sans avoir besoin d'autres outils.
Il vous suffit de glisser la partie du QDC avec le tube sur l'autre moitié du QDC installée sur l'unité combo et de vider le réservoir sans effort.
L'utilisation du QDC est entièrement facultative mais apporte de nombreux avantages en matière de qualité de vie.
Matériaux de construction
La majeure partie de cette unité combinée est fabriquée en acétal POM noir durable, avec l'ajout d'une plaque en acier inoxydable qui recouvre l'avant de la combinaison et comporte un ruban ouvert pour la fenêtre en acrylique transparente.
La pompe est maintenue par un support en acétal.
Le liquide de refroidissement est scellé par des joints toriques de haute qualité.
Détails techniques :
Réservoir :
- Dimensions avec la pompe attachée (L x P x H) : 75 x 75 x 180 mm
- Dimensions avec le QDC joint (L x P x H) : 75 x 115 x 180 mm
- Volume du réservoir de liquide de refroidissement : 120 ml
Spécifications techniques du moteur de pompe :
- Moteur : moteur sphérique à commutation électronique
- Tension nominale : 12 V CC
- Consommation électrique : 23W
- Hauteur de pression maximale : 3,9 m
- Débit maximum : 1500L/h
- Température maximale du système : 60°C
- Matériaux : acier inoxydable, PPS-GF40, joints toriques EPDM, oxyde d'aluminium, charbon dur
- Connecteur d'alimentation : SATA et connecteur PWM FAN 4 broches
Régime opérationnel :
- Cycle de service PWM : ~ 20-100 %
- Comportement par défaut : fonctionne à un rapport cyclique de 100 % lorsqu'aucun signal de retour PWM n'est présent
Livré avec :
- Unité EK-Pro Combo
- Support de montage
- QDC (raccord à déconnexion rapide)
- 1 m de tube ZMT
- Clé Allen 6mm (1pc)
- Clé Allen 2,5mm (1pc)
- Bouchons G1/4 (11 pièces)
Le EK-Quantum Reflection² V3000 Plus D5 PWM D-RGB – Plexi est une solution personnalisée de réservoir, de routage et de pompe de refroidissement par eau.
Cette plaque de distribution est explicitement conçue pour le boitier LIAN LI V3000 Plus.
Équipé de la dernière pompe D5 alimentée par SATA de 3e génération, il élimine le besoin de câbles Molex à 4 broches supplémentaires, suivant la dernière tendance de l'industrie PC.
Faisant partie de la série Reflection², ces plaques de distribution sont conformes à la norme EK-Matrix7, garantissant une compatibilité transparente et une facilité d'installation.
Cette conception de pointe comprend une pompe, un réservoir, un mécanisme de montage simple et plusieurs entrées et sorties filetées 1/4" conformes aux normes industrielles.
Nous avons stratégiquement positionné ces entrées et sorties pour les aligner parfaitement avec les autres produits EK, réduisant ainsi les courbures nécessaires lors de la configuration de votre boucle.
Conçu pour être élégamment monté sur le côté du boîtier, à côté de votre carte mère, l'EK-Quantum Reflection² V3000 Plus D5 PWM D-RGB s'intègre parfaitement au boitier LIAN LI V3000 Plus.
Avec la plaque de distribution installée, la taille maximale du radiateur est la suivante :
En haut : EK-Quantum Surface P480
En bas : EK-Quantum Surface P480
Côté : EK-Quantum Surface S480
Une élégante bande LED D-RGB adressable s'étend sur toute la longueur de l'unité, tandis qu'un couvercle en aluminium noir anodisé dissimule tous les points chauds des LED.
La bande LED adressable intégrée se connecte sans effort au connecteur 5 V de votre carte mère ou à un contrôleur D-RGB dédié.
Il offre également une compatibilité avec des logiciels tels que MSI MYSTIC LIGHT SYNC, ASROCK POLYCHROME SYNC, ASUS AURA SYNC et GIGABYTE RGB FUSION 2, garantissant un effet d'éclairage cohérent et synchronisé.
Avec un total de 32 LED, ce produit garantit un éclairage époustouflant.
Pompe D5 contrôlée par PWM - G3
Cette plaque de distribution d'eau est livrée avec une pompe D5 puissante mais silencieuse contrôlée par PWM.
L'objectif était de créer un produit suffisamment puissant pour offrir une excellente fiabilité et des performances exceptionnelles avec plusieurs waterblocks et radiateurs tout en réduisant le bruit au minimum.
La pompe D5 a été mise à jour avec la dernière variante G3 (génération 3).
Elle est livrée avec un connecteur d'alimentation SATA, suivant la dernière tendance de l'industrie PC consistant à réduire l'utilisation de câbles Molex à 4 broches.
Prise en charge EK-Matrix7
Matrix7 standardise les dimensions des produits, y compris la position et l'espacement des ports, rendant l'assemblage de la boucle de refroidissement liquide plus intuitif et plus facile que jamais.
Les plaques de distribution EK-Quantum Reflection² suivent la norme EK-Matrix7, ce qui leur permet de s'intégrer de manière transparente aux waterblocks GPU Vector², aux plaques arrière actives et aux radiateurs Quantum Surface.
Cela signifie que vous passerez moins de temps à planifier la boucle et à cintrer les tubes, tandis que le résultat final sera toujours une construction épique.
Réservoir :
- Dimensions avec la pompe attachée (L x P x H) : 157,5 x 29,5 x 555 mm
- Volume du réservoir : ~550ml
- Nombre de LED D-RVB : 32
- Longueur du câble D-RGB : 500 mm
- Connecteur D-RGB standard 3 broches (+5V, Données, Bloqué, Masse)
Spécifications techniques du moteur de pompe :
- Moteur : moteur sphérique à commutation électronique
- Tension nominale : 12 V CC
- Consommation électrique : 23W
- Hauteur de pression maximale : 3,9 m
- Débit maximum : 1500L/h
- Température maximale du système : 60°C
- Matériaux : acier inoxydable, PPS-GF40, joints toriques EPDM, oxyde d'aluminium, charbon dur
- Connecteur d'alimentation : SATA et connecteur PWM FAN 4 broches
Régime opérationnel :
- Cycle de service PWM : ~ 20-100 %
- Comportement par défaut : fonctionne à un rapport cyclique de 100 % lorsqu'aucun signal de retour PWM n'est présent
Livré avec :
- EK-Quantum Reflection² V3000 Plus D5 PWM D-RGB – Plexi
- Vis de montage nécessaires
Cette unité combinée pompe-réservoir EK-Quantum Kinetic³ FLT D5 de nouvelle génération s'appuie sur le succès de l'unité combinée FLT de style plat existante et améliore encore la compatibilité et simplifie le processus d'installation en déplaçant la pompe vers l'avant et en mettant en œuvre des ports de connexion 1/4" supplémentaires.
Elle est livrée avec un éclairage D-RGB adressable sophistiqué et une véritable pompe D5 !
L'unité est dotée de trous de montage de ventilateur standard de 140 mm pour une flexibilité maximale lors de l'installation.
Le réservoir est équipé d'un total de neuf ports 1/4" afin que les utilisateurs puissent choisir la configuration la plus optimale pour leurs boucles de refroidissement liquide.
Les unités pompe-réservoir de la série EK-Quantum Kinetic³ FLT D5 sont équipées de véritables pompes D5, fabriquées en Europe, capables de fournir des débits de 1 000 litres par heure avec une pression de refoulement maximale allant jusqu'à 5,2 mètres !
Ces nouvelles unités combinées de la série FLT sont disponibles en six tailles différentes : 92 mm, 120 mm, 240 mm, 140 mm, 280 mm et 360 mm.
Les nouvelles pompe/réservoir de forme plate Kinetic³ vont révolutionner votre façon de penser aux unités combinées et à la construction de boucles.
Étant donné que les modèles de montage des ventilateurs de 140 mm (à 125 mm d'intervalle) sont les options de montage les plus dominantes à l'intérieur des boîtiers PC de nos jours, ces nouvelles unités combinées Kinetic FLT D5 permettront une plus grande flexibilité d'installation car elles ne nécessitent pas de perçage de trous de montage sur votre boîtier.
L'unité combinée est également équipée de points de montage supplémentaires sur un côté (à 125 mm d'intervalle) qui peuvent être utilisés avec les plaques de montage en acier en forme de L incluses.
Tous les trous de montage utilisent des filetages M4 avec les vis fournies.
Le réservoir est fabriqué en matériau acrylique de première qualité et usiné à la perfection, tandis que l'étanchéité est assurée par un joint torique EPDM de haute qualité formé sur mesure.
À côté du réservoir se trouve un couvercle en aluminium anodisé noir sous lequel est placée la bande LED D-RGB adressable.
La mise en œuvre appropriée des LED est l'un des principaux points d'attention d'EK afin qu'il y ait le moins de « points chauds LED » visibles possible.
Le couvercle est désormais une pièce autonome, facilement amovible à tout moment si la bande LED nécessite un entretien ou un remplacement.
Spécifications techniques :
- Dimensions (H x l x P) : 146,5 x 143,5 x 86 mm
- Capacité : environ 200 ml
- Connecteur D-RGB, embase LED numérique 5 V à 3 broches (brochage : +5 V, D, bloqué, terre)
- Nombre de LED : 14
Propriétés électriques et mécaniques de la pompe :
- Moteur : moteur sphérique à commutation électronique
- Tension nominale : 12 V CC
- Consommation électrique : 20 W
- Hauteur de refoulement maximale : 5,2 m
- Débit maximal : 1 000 l/h
- Température maximale du système : 60 °C
- Matériaux : acier inoxydable, PPS-GF40, joints toriques EPDM, oxyde d'aluminium
- Connecteur d'alimentation : alimentation SATA et connecteur de ventilateur PWM à 4 broches
Régime de fonctionnement :
- Cycle de service PWM : ~ 20-100%
- Comportement par défaut : fonctionne à 100 % du cycle de service lorsqu'aucun signal de rétroaction PWM n'est présent
Livré avec :
- EK-Quantum Kinetic³ FLT 140 D5 PWM
- Mécanisme de montage avec toutes les vis nécessaires
- Support en acier en forme de L avec vis de montage
