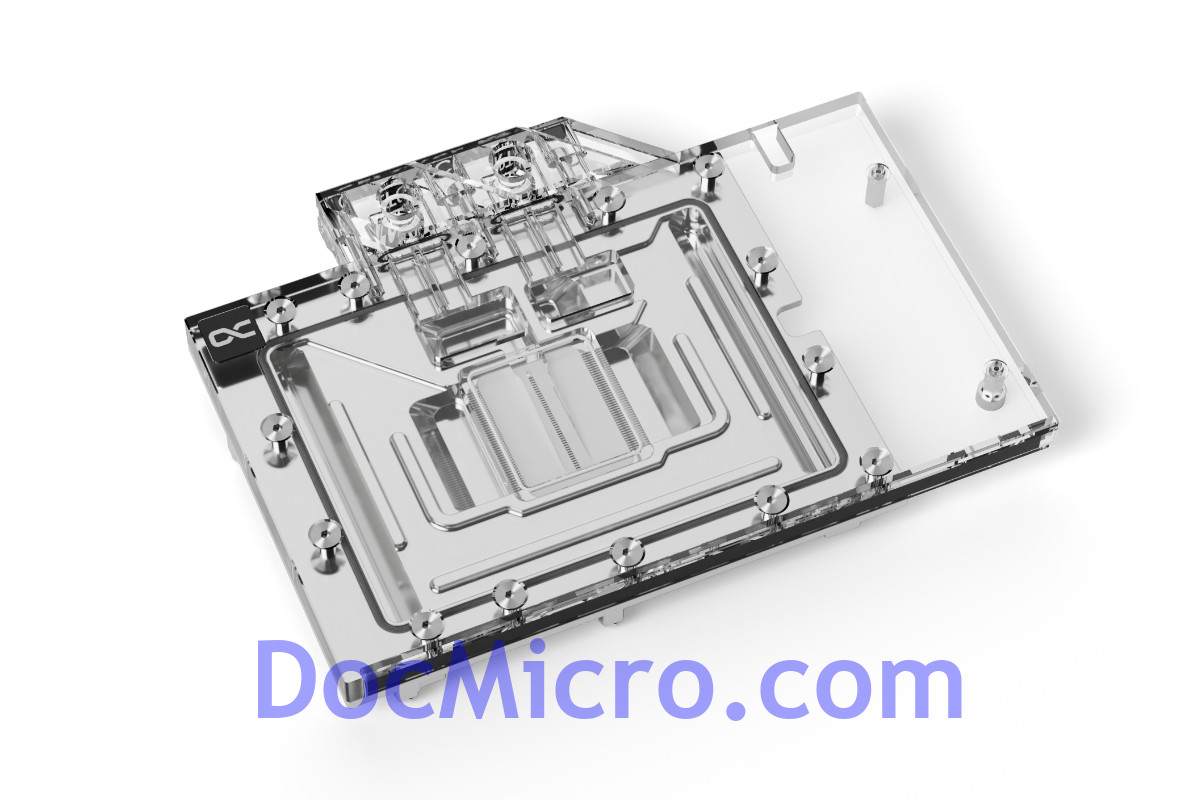

Alphacool Waterblock VGA Eisblock Aurora RTX 4080 Founders Edition avec Plaque Arrière

Le refroidisseur d'eau Alphacool Eisblock Aurora pour les cartes graphiques Geforce RTX 4XXX. Afin de dissiper au mieux l'énorme chaleur de cette génération de cartes graphiques, de nombreuses optimisations ont été apportées au refroidisseur d'eau par rapport au modèle précédent. La structure des ailettes a été adaptée et permet un très bon écoulement de l'eau tout en augmentant la surface de refroidissement. La plaque de jet modifiée avec moteur d'admission amélioré assure une répartition optimale de l'eau sur les ailettes de refroidissement.

Remarque importante : le refroidisseur RTX 4090 Eisblock Aurora Reference n'est pas compatible avec la Geforce RTX 4090 Founders Edition de Nvidia.
Le RTX 4090 FE est compatible avec le refroidisseur suivant : Alphacool Eisblock Aurora Acryl GPX-N RTX 4090 Founders Edition (Art. 15632)

Points forts
La structure des ailettes de cette génération de refroidisseur Eisblock a été développée en collaboration avec les partenaires de la carte Nvidia. L'épaisseur des ailettes est de 0,4 mm, la distance entre les ailettes de refroidissement est de 0,4 mm. Cela assure un très bon débit d'eau tout en augmentant la surface de refroidissement. La plaque de jet a une incrustation révisée qui répartit mieux la pression de l'eau sur les ailettes, optimisant ainsi l'absorption de chaleur. L'afflux d'eau ajusté donne à l'eau un meilleur angle d'afflux.

Cuivre chromé
Le refroidisseur est entièrement en cuivre chromé. Un placage au chrome est beaucoup plus dur qu'un placage au nickel et donc moins sensible aux acides, aux rayures et aux dommages. Il élimine complètement le risque d'écaillage du nickelage. De plus, le placage au chrome semble beaucoup plus homogène et offre une brillance qui ne peut pas être obtenue par le placage au nickel. Les refroidisseurs chromés n'étaient auparavant utilisés que dans le secteur industriel dans des domaines où des influences extrêmes agissent sur les refroidisseurs.

Conception
Le design Aurora de la génération Geforce RTX 4XXX Eisblock est visuellement plus calme et plus simple. Un seul joint torique fait le tour de l'ensemble du refroidisseur. La conception autour des ailettes de refroidissement et de la plaque de jet donne un look plus propre. L'éclairage des LED RVB adressables numériquement est encore mieux réparti dans le refroidisseur grâce au chromage. La conception du terminal est conforme au design classique d'Aurora.

Pâte et pads thermique
Le composé thermique inclus est le Subzero d'Alphacool. Avec une conductivité thermique de 16 W/mK, c'est l'une des pâtes thermiques les plus performantes du marché. Le composé thermique électriquement non conducteur est particulièrement bien adapté aux pressions de contact élevées, mais peut toujours être parfaitement traité en raison de sa viscosité de 850000 TF. Des coussinets souples Alphacool de 1 mm d'épaisseur sont utilisés sur le convertisseur de tension et la mémoire graphique. La conductivité thermique des pads est de 7 W/mK. Les pastilles pour l'arrière du PCB ont une épaisseur de 3 mm et une conductivité thermique de 3 W/mK.

Compatibilité:
- Nvidia Geforce RTX 4090 Reference Design
- INNO3D GeForce RTX 4090 X3 OC, 24GB GDDR6X, HDMI, 3x DP (N40903-246XX-18332989)
- INNO3D GeForce RTX 4090 iCHILL X3, 24GB GDDR6X, HDMI, 3x DP (C40903-246XX-1833VA47)
- INNO3D GeForce RTX 4090 iCHILL Frostbite, 24GB GDDR6X, HDMI, 3x DP (C4090-246XX-1833FB)
- INNO3D GeForce RTX 4090 iCHILL Black, 24GB GDDR6X, HDMI, 3x DP (C4090-246XX-18330005)
- PNY GeForce RTX 4090 XLR8 Gaming Verto Epic-X RGB Overclocked Triple Fan, 24GB GDDR6X, HDMI, 3x DP (VCG409024TFXXPB1-O) (*)
- PNY GeForce RTX 4090 XLR8 Gaming Verto Epic-X RGB Triple Fan, 24GB GDDR6X, HDMI, 3x DP (VCG409024TFXXPB1) (*)
- KFA2 GeForce RTX 4090 SG (1-Click OC), 24GB GDDR6X, HDMI, 3x DP (49NXM5MD6DSK)
(* Le refroidisseur est compatible avec le GPU, mais la partie arrière du PCB n'est pas recouverte. Cela n'a aucun effet négatif sur les performances de refroidissement !)

Données techniques
Dimensions L x l x H : 198,60 x 144,29 x 35,89mm
Matériau refroidisseur : cuivre chromé
Matériau du dessus du refroidisseur : acrylique
Filetages : 4 x G1/4"
Epaisseur des ailettes de refroidissement : 0,4mm
Ailettes de refroidissement à distance : 0,4mm
Éclairage : LED aRGB numériques
Connecteur d'alimentation LED aRGB : 3 broches JST
Alimentation des LED aRGB : 5V
Nombre de LED aRGB : 12

Caractéristiques techniques de la plaque arrière
Dimensions L x l x H : 198,60 x 119,69 x 6mm
Matériau : aluminium
Couleur : noire

Remarque
Veuillez utiliser uniquement en conjonction avec des fluides de refroidissement à eau claire et transparente. Les particules et les additifs contenus dans les liquides Pastel peuvent obstruer et endommager de manière permanente les produits de refroidissement à eau tels que les radiateurs, les pompes, les refroidisseurs et les tuyaux. Cela peut également entraîner l'annulation de la garantie du fabricant.

La série de produits Core d'Alphacool se caractérise par une haute qualité, des performances exceptionnelles et un langage de conception uniforme et fonctionnel.

Le refroidisseur en cuivre qui, comme la borne d'extrémité, est fraisé à partir d'une seule pièce de cuivre et constitue le cœur de ce refroidisseur.
La finition soignée, associée au chromage dur et résistant recouvrant l'ensemble du refroidisseur en cuivre, répond aux normes de qualité les plus élevées.
Les filetages 1/4" en laiton chromé intégrés des deux côtés se distinguent visuellement du terminal.
Ils sont une caractéristique centrale du nouveau langage de conception qui sera évident dans tous les produits de la série Core.

La plaque arrière en aluminium adaptée au design, avec le terminal, constitue l'ensemble de l'unité et améliore l'arrière du refroidisseur avec un aspect propre et homogène.
L'éclairage se compose de LED RVB adressables numériquement, qui éclairent l'ensemble du refroidisseur de manière uniforme et efficace.

Les progrès techniques sont visibles dans l'alimentation en eau de la plaque à jets ainsi que dans l'optimisation de la plaque à jets elle-même.
La plaque de jets a été entièrement repensée sur la base de nombreuses simulations et de tests pratiques en coopération avec des partenaires.
L'épaisseur et l'espacement des ailettes ont été améliorés, la surface de refroidissement a été augmentée et le débit d'eau vers les composants centraux avec la plus grande puissance calorifique a été optimisé.
Les pads thermiques souples spéciaux fournis avec jusqu'à 7 W/mK s'adaptent parfaitement aux tolérances les plus petites.

Compatibilité:
- Palit GeForce RTX 4090 GameRock, 24GB GDDR6X (NED4090019SB-1020G)
- Palit GeForce RTX 4090 GameRock OC, 24GB GDDR6X (NED4090S19SB-1020G)
- Gainward GeForce RTX 4090 Phantom, 24GB GDDR6X
- Gainward GeForce RTX 4090 Phantom GS, 24GB GDDR6X (3413)

Caractéristiques techniques :
L x l x H : 217,91 x 146,99 x 32,12mm
Matériaux : refroidisseur cuivre chromé
Matériaux du dessus du refroidisseur : acrylique
Filetages : 4 x 1/4"
Epaisseur fond refroidisseur : 11,3mm
Epaisseur des ailettes de refroidissement : 0,4mm
Distance entre les ailettes : 0,4mm
Éclairage : LED aRGB numériques
Connecteur d'alimentation LED aRGB numériques : 3 broches JST
Alimentation des LED aRGB numériques : 5V
Nombre de LED aRGB numériques : 11

Caractéristiques techniques de la plaque arrière
L x l x H : 217,91 x 123,69 x 5mm
Matériaux : aluminium
Couleur : Noire

Remarque
Veuillez utiliser uniquement en conjonction avec des fluides de refroidissement à eau claire et transparente.
Les particules et les additifs contenus dans les liquides Pastel peuvent obstruer et endommager de manière permanente les produits de refroidissement à eau tels que les radiateurs, les pompes, les refroidisseurs et les tuyaux.
Cela peut également entraîner l'annulation de la garantie du fabricant.

La série de produits Core d'Alphacool se caractérise par une haute qualité, des performances exceptionnelles et un langage de conception uniforme et fonctionnel.

Le refroidisseur en cuivre qui, comme la borne d'extrémité, est fraisé à partir d'une seule pièce de cuivre et constitue le cœur de ce refroidisseur.
La finition soignée, associée au chromage dur et résistant recouvrant l'ensemble du refroidisseur en cuivre, répond aux normes de qualité les plus élevées.
Les filetages 1/4" en laiton chromé intégrés des deux côtés se distinguent visuellement du terminal.
Ils sont une caractéristique centrale du nouveau langage de conception qui sera évident dans tous les produits de la série Core.

La plaque arrière en aluminium adaptée au design, avec le terminal, constitue l'ensemble de l'unité et améliore l'arrière du refroidisseur avec un aspect propre et homogène.
L'éclairage se compose de LED RVB adressables numériquement, qui éclairent l'ensemble du refroidisseur de manière uniforme et efficace.

Les progrès techniques sont visibles dans l'alimentation en eau de la plaque à jets ainsi que dans l'optimisation de la plaque à jets elle-même.
La plaque de jets a été entièrement repensée sur la base de nombreuses simulations et de tests pratiques en coopération avec des partenaires.
L'épaisseur et l'espacement des ailettes ont été améliorés, la surface de refroidissement a été augmentée et le débit d'eau vers les composants centraux avec la plus grande puissance calorifique a été optimisé.
Les pads thermiques souples spéciaux fournis avec jusqu'à 7 W/mK s'adaptent parfaitement aux tolérances les plus petites.

Compatibilité:
Danger! Malheureusement, Inno3D utilise deux configurations de PCB différentes.
Veuillez vérifier votre numéro de série. S'il ressemble à ceci, il n'est pas compatible avec ce waterblock : 32-879-xxxx8xxxx
- Nvidia Geforce RTX 4090 Reference Design
- INNO3D GeForce RTX 4090 X3 OC, 24GB GDDR6X (N40903-246XX-18332989)
- INNO3D GeForce RTX 4090 iCHILL X3, 24GB GDDR6X (C40903-246XX-1833VA47)
- INNO3D GeForce RTX 4090 iCHILL Frostbite, 24GB GDDR6X (C4090-246XX-1833FB)
- INNO3D GeForce RTX 4090 iCHILL Black, 24GB GDDR6X (C4090-246XX-18330005)
- PNY GeForce RTX 4090 XLR8 Gaming Verto Epic-X RGB Overclocked Triple Fan, 24GB GDDR6X (VCG409024TFXXPB1-O)
- PNY GeForce RTX 4090 XLR8 Gaming Verto Epic-X RGB Triple Fan, 24GB GDDR6X (VCG409024TFXXPB1)
- KFA2 GeForce RTX 4090 SG (1-Click OC), 24GB GDDR6X (49NXM5MD6DSK)
Veuillez noter qu'une partie du PCB n'est pas couverte par le refroidisseur d'eau.

Caractéristiques techniques :
L x l x H : 222,36 x 145,85 x 32,65mm
Matériaux : refroidisseur cuivre chromé
Matériaux du dessus du refroidisseur : acrylique
Filetages : 4 x 1/4"
Epaisseur fond refroidisseur : 11,3mm
Epaisseur des ailettes de refroidissement : 0,4mm
Distance entre les ailettes : 0,4mm
Éclairage : LED aRGB numériques
Connecteur d'alimentation LED aRGB numériques : 3 broches JST
Alimentation des LED aRGB numériques : 5V
Nombre de LED aRGB numériques : 12

Caractéristiques techniques de la plaque arrière
L x l x H : 222,36 x 122,85 x 5,78mm
Matériaux : aluminium
Couleur : Noire

Remarque
Veuillez utiliser uniquement en conjonction avec des fluides de refroidissement à eau claire et transparente.
Les particules et les additifs contenus dans les liquides Pastel peuvent obstruer et endommager de manière permanente les produits de refroidissement à eau tels que les radiateurs, les pompes, les refroidisseurs et les tuyaux.
Cela peut également entraîner l'annulation de la garantie du fabricant.

Les nouveaux waterblocks Vector² résolvent sans effort le problème de la génération de chaleur excessive, lors de charges élevées, à la fois sur le cœur du GPU, le module de régulation de tension et la VRAM GDDR6X des cartes graphiques Zotac AMP Extreme AIRO & Trinity RTX 4080.

Le package contient désormais :

    Un waterblock GPU performant de dernière génération
    Plaque arrière usinée CNC de qualité supérieure.
    Mécanisme de montage
    Pâte thermique
    Pads thermiques
    Outil de libération du câble d'alimentation GPU et PCI

Pour la première fois, une plaque arrière noire à couverture complète est incluse avec le waterblock GPU.
Son profil distinctif en forme de L enferme l'ensemble du GPU tout en augmentant la surface de refroidissement. La plaque arrière est également livrée avec des vis de plaque arrière imperdables préinstallées qui simplifient l'installation. Ils garantissent que la bonne taille de vis est toujours utilisée là où elle est nécessaire.

Le nouveau look des waterblocks de nouvelle génération est dominé par des lignes droites minimalistes.
Une plaque froide en cuivre de 11 mm d'épaisseur est utilisée pour tous les waterblocks GPU Vector².
Pour les versions Plexi, l'éclairage D-RGB est désormais déployé sur le bord le plus long du waterblock pour une luminosité améliorée sous tous les angles de vue.
Le PCB LED est dissimulé à l'intérieur d'une extrusion d'aluminium.

Le Matrix7 standardise les dimensions des produits, y compris la position et l'espacement des orifices, rendant l'assemblage de la boucle de refroidissement liquide plus intuitif et plus facile.
Les waterblocks GPU EK-Quantum Vector² suivent la norme EK-Matrix7, ce qui les rend parfaitement intégrés à la prochaine génération de plaques de distribution EK Reflection de 2e génération.
Cela apporte un alignement parfait des ports dans les positions horizontales ou verticales, ce qui signifie moins de temps utilisé pour la planification de la boucle, le cintrage des tubes, et le résultat final sera toujours une construction épique.

L'ensemble EK-Quantum Vector² AMP/Trinity RTX 4080 D-RGB - Nickel + Plexi est compatible avec :

-  Zotac AMP Extreme AIRO & Trinity RTX 4080

Pour une correspondance précise de la compatibilité de ce waterblock, nous vous recommandons de vous référer au configurateur de refroidissement EK.

Le waterblock Vector refroidit activement le GPU, la VRAM (à l'avant), les étages d'alimentation et les selfs dans le VRM (module de régulation de tension), et passivement les points chauds du PCB qui se trouvent à l'arrière du noyau du GPU, et le VRM ( module de régulation de tension).

Le moteur de refroidissement Vector de 3e génération mis en œuvre utilise un nouvel insert en acrylique usiné en 3D pour améliorer la distribution du débit et les performances thermiques.
Ce nouveau moteur de refroidissement est basé sur une conception Open Split-Flow, mais la forme asymétrique de l'insert de jet permet de répartir un flux uniforme entre les premières et dernières ailettes en cuivre.
La géométrie de la structure des ailettes a été optimisée pour fournir une distribution uniforme du débit avec des pertes minimales et des performances optimales, même en cas d'utilisation dans des scénarios d'écoulement d'eau inversé.
Il se caractérise également par une faible restriction de débit hydraulique, ce qui signifie qu'il peut être utilisé avec des pompes à eau plus faibles ou des pompes fonctionnant à basse vitesse, tout en obtenant des performances optimales.

Un grand soin a été apporté à l'obtention d'un domaine d'écoulement symétrique en utilisant un pont interne vers les composants secondaires.
Cela a été fait pour assurer le refroidissement des composants secondaires sans sacrifier la distribution du flux sur le cœur du GPU.

Tous les waterblocks GPU Vector² utilisent une plaque froide en cuivre de 11 mm d'épaisseur avec une borne en acétal fixée directement dessus pour créer un assemblage robuste.
Une conception à joint torique unique est utilisée pour créer un joint entre la plaque froide et le dessus du waterblock, réduisant ainsi le nombre de points de défaillance. Cela signifie également que vous avez vu la fin des plaques de pont en acier inoxydable qui étaient utilisées sur les waterblocks GPU auparavant.
Cette construction simple donne confiance lors de la personnalisation et de la maintenance. Des couvercles magnétiques tactiles sont utilisés pour dissimuler les vis des bornes, ce qui permet de faire pivoter la marque lorsque le GPU est inversé dans le boîtier.

La plaque froide est usinée CNC à partir de cuivre électrolytique pur de haute qualité qui est ensuite nickelé, tandis que son dessus est usiné CNC à partir d'acrylique coulé semblable à du verre.
La plaque arrière anodisée noire a un nouveau profil en forme de L qui touche la base du waterblock et enferme l'ensemble du GPU tout en augmentant la surface de refroidissement pour des performances encore meilleures.

Pour la première fois, des vis de plaque arrière imperdables sont ajoutées à la plaque arrière. Ils simplifient l'installation, garantissant que la bonne longueur est toujours utilisée là où elle est nécessaire pour éviter toute erreur de l'utilisateur ou toute hésitation.

La plaque arrière améliore l'esthétique globale de vos cartes graphiques et fournit également un refroidissement passif supplémentaire pour le cœur du GPU, la VRAM et l'arrière de la section VRM de la carte de circuit imprimé.

Des couvercles magnétiques élégants sont utilisés pour dissimuler les vis des bornes, ce qui permet de faire pivoter la marque lorsque le waterblock GPU et le boîtier de la plaque arrière active sont inversés dans le boîtier, ou utilisés sur un support GPU vertical.

Un éclairage LED D-RGB adressable est déployé sur le bord le plus long du waterblock pour une uniformité et une luminosité améliorées.
Le PCB et les diodes sont dissimulés à l'intérieur d'une extrusion d'aluminium propre.
La LED RVB adressable individuellement est compatible avec les technologies de synchronisation RVB de tous les principaux fabricants de cartes mères.
Le marquage de la flèche sur le connecteur LED D-RGB à 3 broches doit être aligné avec le marquage +5V sur l'en-tête D-RGB (adressable) (Pinout : +5V | Data | Blocked | Ground).

Spécifications techniques :

- Dimensions : 272.5 x 155 x 27mm
- Longueur câble D-RGB : 50cm
- Conneceur D-RGB : 3-pin 5V digital LED header (Pinout: +5V | Data | Blocked | Ground)

Livré avec :

- Waterblock haute performance série EK-Quantum Vector² AMP/Trinity RTX 4080 D-RGB
- Plaque arrière EK-Quantum Vector² AMP/Trinity RTX 4080 - Noir
- Mécanisme de montage avec entretoises en laiton vissées
- Vis de montage, écrous et rondelles nécessaires
- Guide de démarrage rapide pour l'installation du coussin thermique
- 2x Bouchon laiton nickelé G1/4”
- Clé Allen multiple EK-Loop (6mm, 8mm, 9mm)
- Pads thermiques
- Pâte thermique EK-TIM Ectotherm (1g)

Le refroidisseur d'eau Alphacool Eisblock Aurora pour les cartes graphiques Geforce RTX 4XXX. Afin de dissiper au mieux l'énorme chaleur de cette génération de cartes graphiques, de nombreuses optimisations ont été apportées au refroidisseur d'eau par rapport au modèle précédent. La structure des ailettes a été adaptée et permet un très bon écoulement de l'eau tout en augmentant la surface de refroidissement. La plaque de jet modifiée avec moteur d'admission amélioré assure une répartition optimale de l'eau sur les ailettes de refroidissement.

Points forts
La structure des ailettes de cette génération de refroidisseur Eisblock a été développée en collaboration avec les partenaires de la carte Nvidia. L'épaisseur des ailettes est de 0,4 mm, la distance entre les ailettes de refroidissement est de 0,4 mm. Cela assure un très bon débit d'eau tout en augmentant la surface de refroidissement. La plaque de jet a une incrustation révisée qui répartit mieux la pression de l'eau sur les ailettes, optimisant ainsi l'absorption de chaleur. L'afflux d'eau ajusté donne à l'eau un meilleur angle d'afflux.

Cuivre chromé
Le refroidisseur est entièrement en cuivre chromé. Un placage au chrome est beaucoup plus dur qu'un placage au nickel et donc moins sensible aux acides, aux rayures et aux dommages. Il élimine complètement le risque d'écaillage du nickelage. De plus, le placage au chrome semble beaucoup plus homogène et offre une brillance qui ne peut pas être obtenue par le placage au nickel. Les refroidisseurs chromés n'étaient auparavant utilisés que dans le secteur industriel dans des domaines où des influences extrêmes agissent sur les refroidisseurs.

Conception
Le design Aurora de la génération Geforce RTX 4XXX Eisblock est visuellement plus calme et plus simple. Un seul joint torique fait le tour de l'ensemble du refroidisseur. La conception autour des ailettes de refroidissement et de la plaque de jet donne un look plus propre. L'éclairage des LED RVB adressables numériquement est encore mieux réparti dans le refroidisseur grâce au chromage. La conception du terminal est conforme au design classique d'Aurora.

Pâte et pads thermique
Le composé thermique inclus est le Subzero d'Alphacool. Avec une conductivité thermique de 16 W/mK, c'est l'une des pâtes thermiques les plus performantes du marché. Le composé thermique électriquement non conducteur est particulièrement bien adapté aux pressions de contact élevées, mais peut toujours être parfaitement traité en raison de sa viscosité de 850000 TF. Des coussinets souples Alphacool de 1 mm d'épaisseur sont utilisés sur le convertisseur de tension et la mémoire graphique. La conductivité thermique des pads est de 7 W/mK. Les pastilles pour l'arrière du PCB ont une épaisseur de 3 mm et une conductivité thermique de 3 W/mK.

Compatibilité:
- Palit GeForce RTX 4090 GameRock, 24GB GDDR6X (NED4090019SB-1020G)
- Palit GeForce RTX 4090 GameRock OC, 24GB GDDR6X (NED4090S19SB-1020G)
- Gainward GeForce RTX 4090 Phantom, 24GB GDDR6X
- Gainward GeForce RTX 4090 Phantom GS, 24GB GDDR6X (3413)

Données techniques
Dimensions L x l x H : 214,91 x 145,19 x 34,12mm
Matériau refroidisseur : cuivre chromé
Matériau du dessus du refroidisseur : acrylique
Filetages : 4 x G1/4"
Epaisseur des ailettes de refroidissement : 0,4mm
Ailettes de refroidissement à distance : 0,4mm
Éclairage : LED aRGB numériques
Connecteur d'alimentation LED aRGB : 3 broches JST
Alimentation des LED aRGB : 5V
Nombre de LED aRGB : 12

Caractéristiques techniques de la plaque arrière
Dimensions L x l x H : 214,91 x 120,69 x 6mm
Matériau : aluminium
Couleur : noire

Remarque
Veuillez utiliser uniquement en conjonction avec des fluides de refroidissement à eau claire et transparente. Les particules et les additifs contenus dans les liquides Pastel peuvent obstruer et endommager de manière permanente les produits de refroidissement à eau tels que les radiateurs, les pompes, les refroidisseurs et les tuyaux. Cela peut également entraîner l'annulation de la garantie du fabricant.
