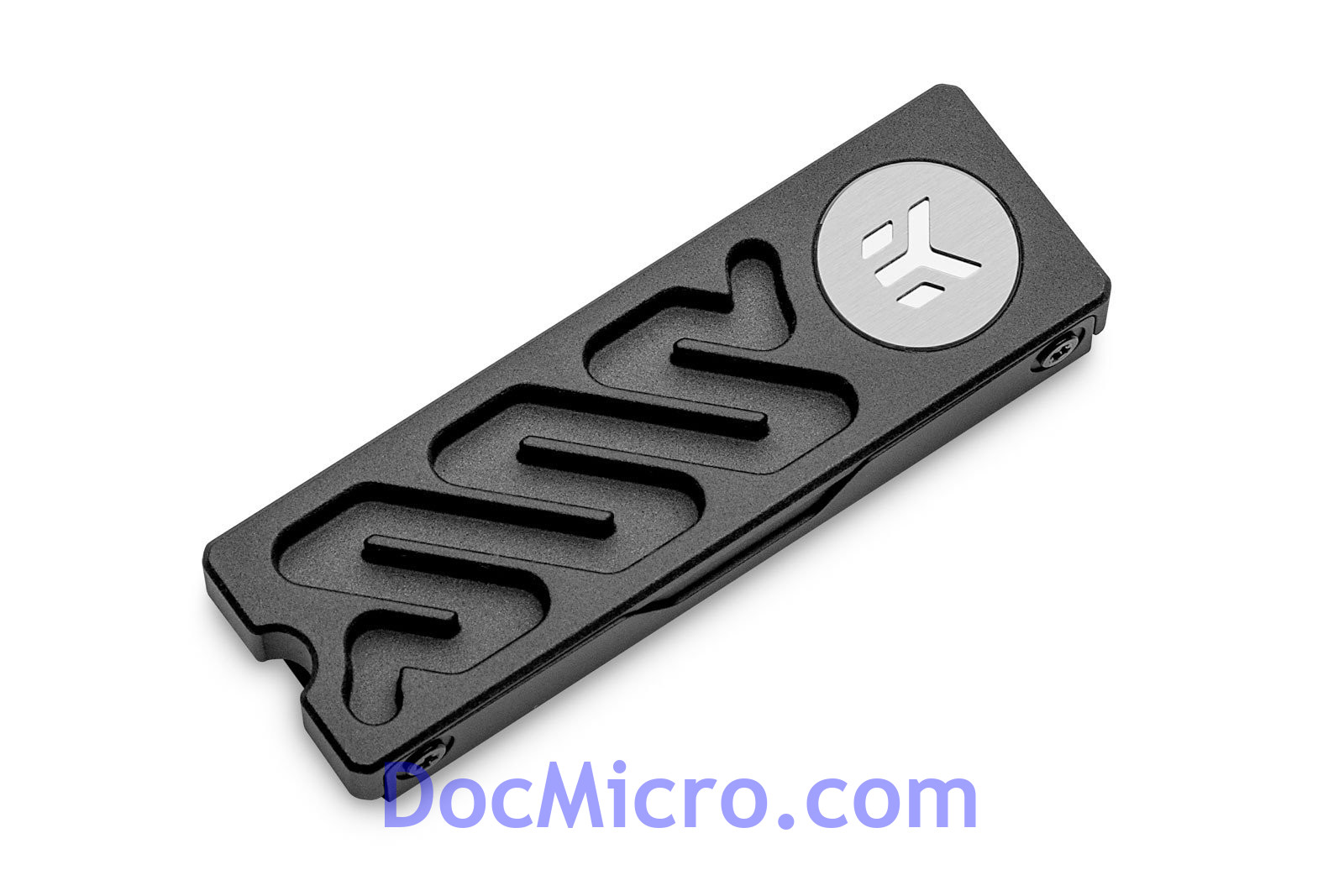

L'EK-Quantum Convection M.2 NVMe est un dissipateur thermique passif en aluminium pour les disques SSD M.2 NVMe.
Bien qu'il ne s'agisse pas d'un composant de refroidissement par eau, il s'agit d'une solution esthétique et de refroidissement indispensable pour de nombreux propriétaires de PC.
Ce n'est un secret pour personne que les SSD M.2 NVMe peuvent facilement surchauffer et être soumis à un étranglement thermique, perdant ainsi des performances.
Cependant, ce dernier dissipateur thermique empêchera complètement l'étranglement thermique dans les cas où le débit d'air est suffisant ou prolongera considérablement le temps avant que l'étranglement thermique du SSD ne se produise.
Il est simple à installer, discret, facilement réutilisable et esthétiquement non intrusif.
Le dissipateur thermique utilise une conception intelligente où le retournement de la plaque arrière réalignera les trous de montage sur la plaque arrière avec un autre ensemble de trous de vis sur le dissipateur thermique.
Cela éloignera la plaque arrière du corps principal du dissipateur thermique, permettant ainsi plus d'espace et d'installation sur des SSD double face.
Le dissipateur thermique est usiné CNC en aluminium de haute qualité et présente une finition noire satinée anodisée finement texturée.
La plaque arrière est également en aluminium avec une finition anodisée noire. Sa conception unique de type Quantum fait de ce dissipateur thermique le complément parfait à votre construction.
Son look simple et discret le rend élégant et non intrusif, tandis que sa conception compacte le rend hautement compatible et n'interfère pas avec les autres composants.
Compatibilité
L'EK-Quantum Convection M.2 NVMe est compatible avec tous les SSD NVMe 2280 M.2 simple et double face (22 mm de large, 80 mm de long).
Étant donné que le dissipateur thermique se compose d'une pièce avant et d'une plaque arrière, la compatibilité est limitée aux connecteurs M.2 (NGFF) d'une hauteur de 4,2 mm (comme indiqué dans les exemples). De plus, des capacités allant jusqu'à 4 To ont été testées et jugées compatibles.
Qu'est-ce qu'un SSD M.2 simple et qu'est-ce qu'un SSD M.2 double face ?
Les SSD M.2 NVMe à simple face n'ont de puces que d'un côté du PCB.
Cela signifie que toute l'électronique de stockage et de contrôleur est placée sur un côté du lecteur, d'où le nom, unilatéral.
Ces disques sont plus petits et génèrent moins de chaleur.
Les lecteurs M.2 NMVe double face ont des puces des deux côtés du PCB.
Ces disques offrent généralement plus de capacité de stockage en ajoutant des puces de stockage de mémoire flash des deux côtés du disque.
Détails techniques :
Matériaux :
- Capot avant en aluminium
- Plaque arrière en aluminium
Livré avec :
- Dissipateur thermique EK-Quantum Convection M.2 NVMe - Noir
- Plaque arrière EK-Quantum Convection M.2 NVMe - Noir
- 4x vis de montage M2x4mm
- 2x Pad thermique 0.5mm
- 2x Pad thermique 1mm
La série de produits Core d'Alphacool se caractérise par une haute qualité, des performances exceptionnelles et un langage de conception uniforme et fonctionnel.
Le refroidisseur en cuivre qui, comme la borne d'extrémité, est fraisé à partir d'une seule pièce de cuivre et constitue le cœur de ce refroidisseur.
La finition soignée, associée au chromage dur et résistant recouvrant l'ensemble du refroidisseur en cuivre, répond aux normes de qualité les plus élevées.
Les filetages 1/4" en laiton chromé intégrés des deux côtés se distinguent visuellement du terminal.
Ils sont une caractéristique centrale du nouveau langage de conception qui sera évident dans tous les produits de la série Core.
La plaque arrière en aluminium adaptée au design, avec le terminal, constitue l'ensemble de l'unité et améliore l'arrière du refroidisseur avec un aspect propre et homogène.
L'éclairage se compose de LED RVB adressables numériquement, qui éclairent l'ensemble du refroidisseur de manière uniforme et efficace.
Les progrès techniques sont visibles dans l'alimentation en eau de la plaque à jets ainsi que dans l'optimisation de la plaque à jets elle-même.
La plaque de jets a été entièrement repensée sur la base de nombreuses simulations et de tests pratiques en coopération avec des partenaires.
L'épaisseur et l'espacement des ailettes ont été améliorés, la surface de refroidissement a été augmentée et le débit d'eau vers les composants centraux avec la plus grande puissance calorifique a été optimisé.
Les pads thermiques souples spéciaux fournis avec jusqu'à 7 W/mK s'adaptent parfaitement aux tolérances les plus petites.
Compatibilité:
- ASUS ROG Strix GeForce RTX 4080 OC, ROG-STRIX-RTX4080-O16G-GAMING, 16GB GDDR6X, 2x HDMI, 3x DP (90YV0IC0-M0NA00)
- ASUS ROG Strix GeForce RTX 4080, ROG-STRIX-RTX4080-16G-GAMING, 16GB GDDR6X, 2x HDMI, 3x DP (90YV0IC1-M0NA00)
- ASUS TUF Gaming GeForce RTX 4080, TUF-RTX4080-16G-GAMING, 16GB GDDR6X, 2x HDMI, 3x DP (90YV0IB1-M0NA00)
- ASUS TUF Gaming GeForce RTX 4080 OC, TUF-RTX4080-O16G-GAMING, 16GB GDDR6X, 2x HDMI, 3x DP (90YV0IB0-M0NA00)
Caractéristiques techniques :
L x l x H : 224,03 x 158,25 x 32,03mm
Matériaux : refroidisseur cuivre chromé
Matériaux du dessus du refroidisseur : acrylique
Filetages : 4 x 1/4"
Epaisseur fond refroidisseur : 11,3mm
Epaisseur des ailettes de refroidissement : 0,4mm
Distance entre les ailettes : 0,4mm
Éclairage : LED aRGB numériques
Connecteur d'alimentation LED aRGB numériques : 3 broches JST
Alimentation des LED aRGB numériques : 5V
Nombre de LED aRGB numériques : 13
Caractéristiques techniques de la plaque arrière
L x l x H : 224,03 x 135,25 x 5mm
Matériaux : aluminium
Couleur : Noire
Remarque
Veuillez utiliser uniquement en conjonction avec des fluides de refroidissement à eau claire et transparente.
Les particules et les additifs contenus dans les liquides Pastel peuvent obstruer et endommager de manière permanente les produits de refroidissement à eau tels que les radiateurs, les pompes, les refroidisseurs et les tuyaux.
Cela peut également entraîner l'annulation de la garantie du fabricant.
La plaque est fabriquée sur machine CNC et composée d'aluminum anodisé noir plaqué nickel.
Elle couvre la longueur totale de la carte graphique et sert de dissipateur passif pour la mémoire et VRM (Voltage Regulation Module) au dos de la carte.
Compatible uniquement avec la NVIDIA® GeForce 2080 EVGA version FTW en complément du waterblock EK-Vector FTW3 RTX 2080
Livré avec :
- Plaque EK-Vector FTW3 RTX 2080 - Nickel
- Système de fixation
- Pads thermiques
Le EK-Quantum Velocity² D-RGB - 1700 est le nouveau waterblock CPU hautes performances de qualité supérieure pour la nouvelle plate-forme Intel® socket LGA 1700.
Il est doté d'un moteur de refroidissement spécifique de nouvelle génération.
Ce waterblock CPU est conforme à EK-Matrix7 et est monté via un système EK Exact Mount en instance de brevet.
Moteur de refroidissement OptiFlow
Les waterblocks CPU de la série EK-Quantum Velocity² intègrent le moteur de refroidissement de nouvelle génération nommé OptiFlow.
Ils utilisent une combinaison spécifique de pression de montage et de géométrie de plaque froide adaptée à l'IHS et à la disposition des puces des processeurs Intel LGA 1700.
Une faible restriction de débit hydraulique permet à ces produits d'être utilisés dans des configurations utilisant des pompes à eau plus faibles ou des vitesses de pompe plus faibles pour un fonctionnement silencieux supplémentaire, tout en obtenant des performances optimales !
La plaque froide tournée est fabriquée avec précision pour couvrir efficacement l'IHS et exercer une pression sur la zone de la matrice.
Les waterblocks de la série Velocity² couvrent l'intégralité du socket tout en se conformant aux directives Intel concernant les zones de sécurité.
Matériaux et fabrication des waterblocks
La plaque froide est fabriquée à partir de cuivre électrolytique pur à 99,99% de la plus haute qualité, usiné avec précision pour le meilleur contact possible et le meilleur transfert de chaleur.
EK-Matrix7
L'EK-Quantum Velocity² est un produit compatible EK-Matrix7.
L'EK-Matrix7 est destiné à établir une nouvelle norme.
EK ajoute une nouvelle dimension au refroidissement liquide des PC, où la hauteur des produits et la distance entre les ports sont gérées par incréments de 7 mm.
Cela améliore l'alignement du produit et réduit le temps passé à planifier la boucle et à plier les tubes.
Grâce à la planification méticuleuse de nos produits, la construction d'un PC refroidi par liquide devient facile et amusant, tout comme les jeux de briques.
Montage en attente de brevet EK-Quantum Velocity²
L'EK-Exact Mount est un système de montage en instance de brevet conçu par EK dans la recherche d'un mécanisme de montage facile à utiliser, mais esthétique.
Il est composé de seulement trois pièces : la plaque arrière, les vis de montage et le waterblock lui-même.
Il est vissé à l'arrière, ce qui permet une esthétique avant transparente et propre sans qu'aucune vis ne perturbe l'harmonie de la forme.
Le système utilise des ressorts pré-tendus dissimulés dans le dessus du waterblock, donc avec seulement quelques tours d'écrous à oreilles, l'installation est terminée et vous obtenez la pression de montage exacte nécessaire.
Éclairage LED EK-Quantum Velocity² D-RGB
Ce produit est compatible avec toutes les technologies de synchronisation RVB adressables courantes de tous les principaux fabricants de cartes mères. Le marquage fléché sur le connecteur LED D-RGB à 3 broches doit être aligné avec le marquage +5V sur l'en-tête D-RGB.
14 LED RVB adressables sont cachées sous la pièce collante, qui agit comme un diffuseur.
Spécifications techniques :
- Longueur du câble D-RGB : 50cm
- Connecteur D-RGB en-tête de LED numérique 5V à 3 broches (Pinout : +5V | Numérique | Bloqué | Terre)
Compatibilité socket CPU :
- Intel LGA 1700
Livré avec :
- Waterblock CPU EK-Quantum Velocity²
- Mécanisme de montage universel pour processeur Exact Mount
- Plaque arrière EK-Velocity²
- Clé Allen de 2,5 mm (HEX)
- Jetplate pour LGA 1700
- Pâte thermique Thermal Grizzly Hydronaut (1g)
Le EK-Quantum Momentum ROG Maximus XIII Hero est un waterblock tout en un (CPU & carte mère) pour la carte mère suivante :
- ASUS ROG Maximus XIII Hero
Conçu et développé en coopération avec Asus, ce monobloc utilise le moteur du EK-Velocity pour assurer le meilleur refroidissement possible du processeur.
Ce waterblock refroidit directement le socket 1200 et les mosfets.
Ce waterblock a faible perte de charge peut être utilisé avec des pompes à faible ou fort débit.
La base du waterblock est en cuivre électrolytique nickelé tandis que la partie supérieure est faite en Acrylique de qualité. Les picots en laiton nickelé sont pré-installés et permettent une installation facile.
Contrairement à d'autre solution sur le marché, ce waterblock est un véritable "tout en un" permettant un refroidissement liquide robuste et fiable et ne nécessite que deux embouts pour un fonctionnement correct.
Les pads thermiques livrés avec le waterblock permettent de refroidir les modules de régulation de tension (Mosfets) pour améliorer les performances de refroidissement du waterblock.
Pour le CPU, de la pâte thermique EK-TIM ectotherm est fournie.
Le monoblock Momentum est également livré avec un éclairage D-RGB adressable qui se connecte au connecteur à 3 broches ADD_Gen2 sur la carte mère.
Caractéristiques Techniques :
Filetage : 1/4"
Livré sans embouts
Contenu de l'emballage :
- 1 Waterblock EK-Quantum Momentum ROG Maximus XIII Hero D-RGB
- Système de fixation
- Pads thermiques
- Pâte thermique EK-TIM extotherm
La plaque arrière watercoolée EK-Quantum Vector XC3 RTX 3080/3090 - Plexi est un ajout de pointe à la gamme EK® Quantum.
Il est conçu pour compléter les waterblocks EK-Quantum Vector XC3 RTX 3080/3090 existants et refroidir activement l'arrière d'un GPU EVGA® GeForce RTX™ 3080 et 3090 XC3.
Pour une compatibilité précise de ce waterblock, nous vous recommandons de vous référer au configurateur de refroidissement EK.
La plaque arrière active EK-Quantum Vector XC3 RTX 3080/3090 relie le waterblock et la partie active de la plaque arrière à un nouveau terminal, qui remplace le terminal fourni avec votre waterblock.
De cette façon, le tout ne nécessite qu'une seule entrée et une seule sortie, éliminant tout tube supplémentaire inutile et réduisant l'encombrement.
C'est la solution esthétique et performante ultime qui trouve votre GPU pris en sandwich entre deux waterblocks permettant un refroidissement maximal.
Le Vector Active Backplate refroidit directement les hotspots PCB qui se trouvent à l'arrière du noyau GPU et du VRM (module de régulation de tension).
Sur le RX 3090, la VRAM située à l'arrière est refroidie, tandis que le RTX 3080 refroidit le PCB situé autour de la VRAM montée à l'avant.
Le liquide de refroidissement est acheminé sur toutes ces zones critiques.
Ces plaques arrière actives nouvellement développées comportent un réseau d'ailettes avec 6 canaux larges permettant une très faible restriction de débit.
Cela permet à son tour des températures globalement plus basses, tandis que la plaque arrière active obtient une surface plus que suffisante pour le transfert de chaleur.
La base de cette plaque arrière est usinée CNC en cuivre électrolytique nickelé, tandis que son plateau est usiné CNC en plexi.
Le reste de la plaque arrière est en aluminium anodisé et n'entre pas en contact avec le liquide.
Ces plaques arrières actives comportent également des bornes en plexi qui correspondent au capot supérieur.
L'étanchéité est assurée par des joints toriques en EPDM de haute qualité.
Livré avec :
- Plaque arrière active EK-Quantum Vector XC3 RTX 3080/3090 - Plexi
- Vis de montage, écrous et rondelles nécessaires
- 1x fiche en laiton nickelé 1/4"
- Clé Allen EK-Loop Multi (6 mm, 8 mm, 9 mm)
- Pads thermiques
Spécifications techniques :
- Dimensions: (LxHxP) - 223x124x15mm
