REMARQUE : Non compatible avec la version OG des GPU ASUS RTX 4090. Le kit EK-Quantum Vector² Strix/TUF RTX 3090 Ti D-RGB ABP et le bloc d'eau EK-Quantum Vector² Strix/TUF RTX 3090 Ti s'adaptent parfaitement à ces GPU édition OG.
Les nouveaux waterblocks Vector² EVO résolvent sans effort le problème de génération de chaleur excessive lors de charges élevées sur le GPU.
Ces waterblocks pour les GPU ASUS®TUF et ROG® Strix GeForce RTX 4090 refroidissent la matrice de calcul graphique, le module de régulation de tension, les contrôleurs de tension et la VRAM.
Les principales améliorations des waterblocks EVO comprennent :
- Une nouvelle conception de pièce d'extrémité pour raccourcir le waterblock
- Un joint torique intérieur sur mesure qui empêche le liquide de refroidissement de s'infiltrer entre les canaux et améliore le flux sur l'ensemble du waterblock, en concentrant davantage de liquide de refroidissement à travers les ailettes de refroidissement
- De nouveaux pads thermiques prédécoupés hautes performances
- Une pâte thermique plus performante
Nouvelles fonctionnalités des waterblocks GPU Vector² EVO
Flux de liquide de refroidissement concentré pour des performances améliorées
Ce qui sera certainement visible au premier coup d'œil est le nombre accru de joints toriques à l'intérieur du waterblock.
Cette fonctionnalité empêche le liquide de refroidissement de s'infiltrer entre les micro-espaces de la partie supérieure en acrylique et la plaque froide en cuivre.
Le résultat est un flux de liquide de refroidissement concentré qui garantit que le liquide de refroidissement suit son chemin prévu, y compris les micro-ailettes, ce qui améliore les performances de refroidissement.
Nouveaux pads thermiques prédécoupés
Les nouveaux pads thermiques hautes performances ont montré d'excellents résultats en termes de conductivité thermique et de souplesse, ce qui est tout aussi essentiel pour un bon transfert thermique et une facilité d'utilisation lors de l'installation.
Ils sont prédécoupées dans le sens de la largeur, ce qui réduit considérablement l'effort d'installation sur votre GPU, car elles ne nécessitent qu'une découpe dans une seule dimension.
Cela minimise également la probabilité que les utilisateurs ne les découpent pas correctement, évitant ainsi les surplombs qui pourraient entraîner un mauvais contact entre le waterblock GPU et le GPU.
Pièce de support améliorée
La pièce de support unique et bien connue est désormais plus petite et mieux intégrée au waterblock pour augmenter la compatibilité en réduisant la longueur du boîtier du GPU de 19 mm.
Nouvelle pâte thermique
Conçue pour l'efficacité et la fiabilité, la pâte thermique EK-Loop NGP présente une très faible impédance thermique, garantissant une conductivité thermique efficace et des performances système améliorées.
Sa formule optimisée offre une excellente résistance au froissement et une stabilité à long terme.
Plaque arrière incluse
Le package contient les éléments suivants :
- Un waterblock Vector² EVO pour GPU hautes performances
- Plaque arrière usinée CNC de qualité supérieure
- Mécanisme de montage
- Pâte thermique EK-Loop NGP
- Pads thermiques
- Outil de démontage du câble d'alimentation GPU et PCI
Une plaque arrière noire à couverture complète est incluse avec le waterblock GPU.
Son profil en L distinctif entoure l'ensemble du GPU tout en augmentant la surface de refroidissement.
La plaque arrière est également livrée avec des vis de plaque arrière imperdables préinstallées qui simplifient l'installation.
Elles garantissent que la vis de taille appropriée est toujours utilisée là où c'est nécessaire.
Chef-d'œuvre technique et visuel
L'apparence des waterblocks Vector² EVO est dominée par des lignes droites minimalistes et une esthétique moderne.
Une plaque froide en cuivre de 10 mm d'épaisseur est utilisée pour tous les waterblocks Vector² EVO pour GPU.
L'éclairage D-RGB est déployé sur le bord le plus long du waterblock pour une fidélité et une luminosité améliorées sous tous les angles de vue.
Le PCB LED est dissimulé à l'intérieur d'une extrusion en aluminium épurée.
Prise en charge EK-Matrix7 - Pour un assemblage de boucle et des lignes droites plus faciles
Matrix7 standardise les dimensions des produits, y compris la position et l'espacement des ports, ce qui rend l'assemblage de la boucle de refroidissement liquide plus intuitif et plus facile.
Les boîtiers de refroidissement GPU EK-Quantum Vector² suivent la norme EK-Matrix7, s'intégrant parfaitement aux plaques de distribution EK-Quantum Reflection².
Cela apporte une compatibilité avec le support GPU vertical EK l un alignement parfait des ports en position horizontale et verticale, ce qui signifie moins de temps consacré à la planification de la boucle, au pliage des tubes, et le résultat final sera toujours une construction épique.

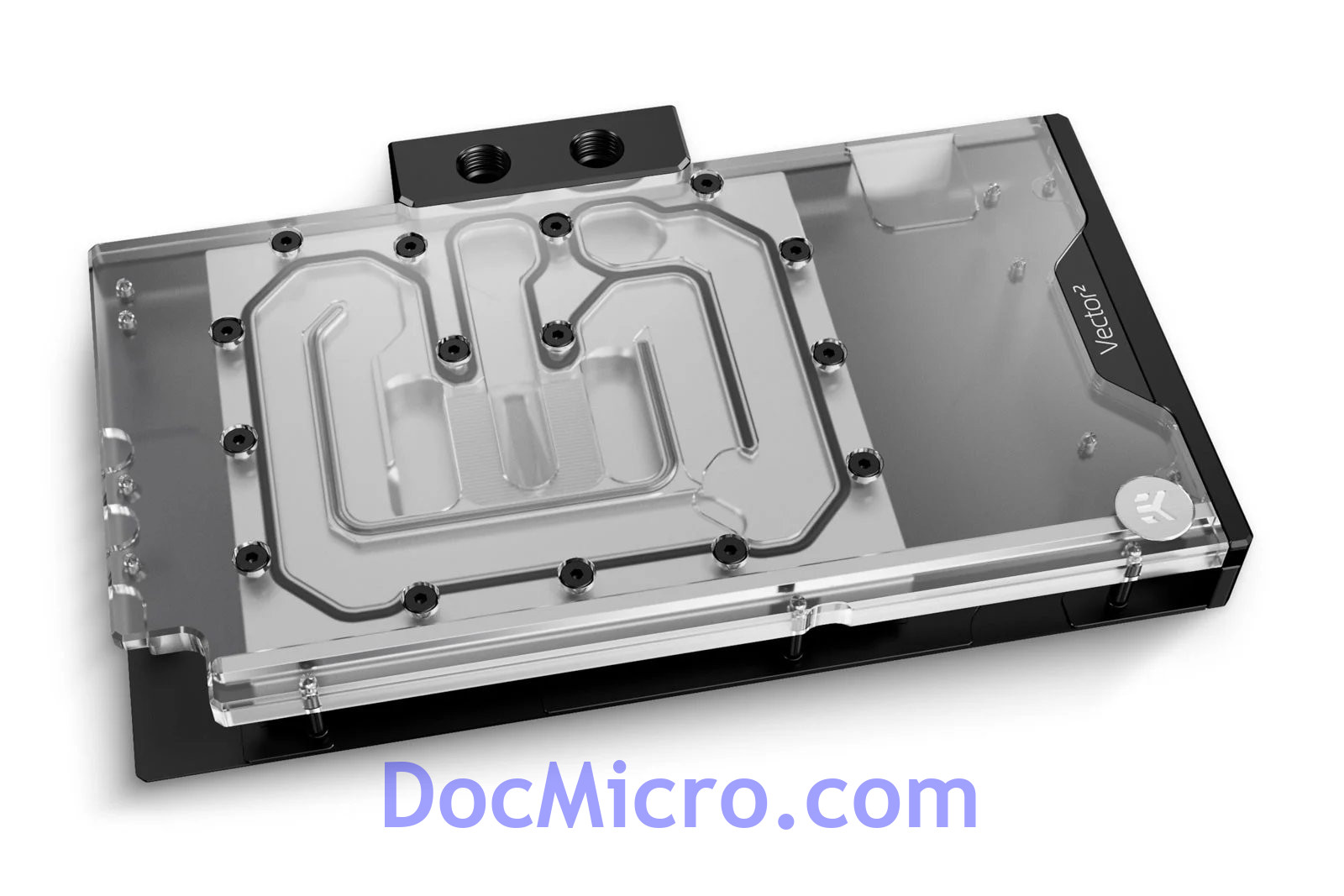

Le waterblock EK-Quantum Vector² EVO Strix/TUF RTX 4090 D-RGB - Ni + Plexi + plaque arrière est compatible avec :
- GPU ROG Strix GeForce RTX 4090
- GPU ASUS TUF GeForce RTX 4090
Nous vous recommandons de vous référer au configurateur de refroidissement EK pour une correspondance précise de la compatibilité de ce waterblock.
Moteur de refroidissement Vector² EVO - Pour un refroidissement encore meilleur du GPU
Le waterblock Vector² EVO refroidit activement le GCD, la VRAM, les étages d'alimentation, les inducteurs, les contrôleurs de tension et les MCD.
De manière passive, via la plaque arrière, les points chauds du PCB à l'arrière du cœur du GPU, la VRAM et le VRM (module de régulation de tension).
Le moteur de refroidissement Vector² EVO présente de petites modifications supplémentaires pour augmenter encore la puissance de refroidissement.
Le moteur de refroidissement Vector² EVO implémenté utilise un nouvel insert en acrylique usiné en 3D pour améliorer la distribution du flux et les performances thermiques.
Ce nouveau moteur de refroidissement est basé sur une conception Open Split-Flow, mais la forme asymétrique de l'insert de jet permet de répartir un flux uniforme entre les première et dernière ailettes en cuivre.
La géométrie de la structure des ailettes a été optimisée pour assurer une distribution uniforme du flux avec des pertes minimales et des performances optimales même lorsqu'elle est utilisée dans des scénarios de flux d'eau inversés.
Il se caractérise également par une faible restriction du débit hydraulique, ce qui signifie qu'il peut être utilisé avec des pompes à eau plus faibles ou des pompes fonctionnant à basse vitesse tout en obtenant des performances optimales.
Matériaux haut de gamme et ingénierie intelligente pour une longévité et des performances optimales
Tous les waterblocks Vector² GPU utilisent une plaque froide en cuivre épaisse de 10 mm avec un terminal en acétal fixé directement dessus pour créer un assemblage robuste.
Des couvercles magnétiques tactiles sont utilisés pour dissimuler les vis des bornes, ce qui permet la rotation de la marque lorsque le GPU est inversé dans le boîtier.
La plaque froide est usinée CNC à partir de cuivre électrolytique pur de haute qualité qui est ensuite nickelé, tandis que son dessus est usiné CNC à partir d'acrylique moulé semblable à du verre.
La plaque arrière anodisée noire présente un nouveau profil en forme de L qui touche la base du bloc d'eau et enferme l'ensemble du GPU tout en augmentant la surface de refroidissement, ce qui conduit à des performances encore meilleures.
Plaque arrière incluse
Des vis de plaque arrière captives sont ajoutées à la plaque arrière.
Elles simplifient l'installation, garantissant que la bonne longueur est toujours utilisée là où elle est nécessaire pour éviter toute erreur de l'utilisateur ou toute hésitation.
La plaque arrière améliore l'esthétique générale de vos cartes graphiques et fournit également un refroidissement passif supplémentaire pour l'arrière des sections VRM, cœur et VRAM de la carte de circuit imprimé.
Couvercles magnétiques rotatifs
Des couvercles magnétiques élégants sont utilisés pour dissimuler les vis des bornes, ce qui permet la rotation de la marque lorsque les boîtiers du waterblock GPU sont inversés dans le boîtier ou utilisés sur un support GPU vertical.
Compatibilité D-RGB adressable
L'éclairage LED D-RGB adressable est déployé sur le bord le plus long du waterblock pour une uniformité et une luminosité améliorées.
Le PCB et les diodes sont dissimulés à l'intérieur d'une extrusion en aluminium propre.
La LED RVB adressable individuellement est compatible avec les technologies de synchronisation RVB de tous les principaux fabricants de cartes mères.
Le marquage en flèche sur le connecteur LED D-RGB à 3 broches doit être aligné avec le marquage +5V sur l'en-tête D-RGB (adressable) (brochage : +5V | Données | Bloqué | Terre).
Compatibilité EK Vector RGB
Les waterblocks Vector² ont remporté un iF Design Award
Les waterblocks premium d'EK de la gamme de produits Quantum Vector² bénéficient d'un iF Design Awards pour 2022.
Ces prix prestigieux signifient les niveaux de conception de premier ordre fournis par nos produits aux consommateurs et à la communauté du design.
Les waterblocks Vector² ont non seulement une apparence esthétique agréable pour mériter ces prix, mais ils apportent également des technologies en instance de brevet et des fonctionnalités précieuses.
Spécifications techniques :
- Dimensions (L x H x l) : 241 x 153 x 27 mm
- Nombre de LED D-RGB : 13
- Longueur du câble D-RGB : 50 cm
- Connecteur D-RGB 3 broches 5 V, embase LED numérique (brochage : +5 V | Données | Bloqué | Terre)
Le refroidisseur d'eau Alphacool Eisblock Aurora pour les cartes graphiques Geforce RTX 4XXX. Afin de dissiper au mieux l'énorme chaleur de cette génération de cartes graphiques, de nombreuses optimisations ont été apportées au refroidisseur d'eau par rapport au modèle précédent. La structure des ailettes a été adaptée et permet un très bon écoulement de l'eau tout en augmentant la surface de refroidissement. La plaque de jet modifiée avec moteur d'admission amélioré assure une répartition optimale de l'eau sur les ailettes de refroidissement.
Points forts
La structure des ailettes de cette génération de refroidisseur Eisblock a été développée en collaboration avec les partenaires de la carte Nvidia. L'épaisseur des ailettes est de 0,4 mm, la distance entre les ailettes de refroidissement est de 0,4 mm. Cela assure un très bon débit d'eau tout en augmentant la surface de refroidissement. La plaque de jet a une incrustation révisée qui répartit mieux la pression de l'eau sur les ailettes, optimisant ainsi l'absorption de chaleur. L'afflux d'eau ajusté donne à l'eau un meilleur angle d'afflux.
Cuivre chromé
Le refroidisseur est entièrement en cuivre chromé. Un placage au chrome est beaucoup plus dur qu'un placage au nickel et donc moins sensible aux acides, aux rayures et aux dommages. Il élimine complètement le risque d'écaillage du nickelage. De plus, le placage au chrome semble beaucoup plus homogène et offre une brillance qui ne peut pas être obtenue par le placage au nickel. Les refroidisseurs chromés n'étaient auparavant utilisés que dans le secteur industriel dans des domaines où des influences extrêmes agissent sur les refroidisseurs.
Conception
Le design Aurora de la génération Geforce RTX 4XXX Eisblock est visuellement plus calme et plus simple. Un seul joint torique fait le tour de l'ensemble du refroidisseur. La conception autour des ailettes de refroidissement et de la plaque de jet donne un look plus propre. L'éclairage des LED RVB adressables numériquement est encore mieux réparti dans le refroidisseur grâce au chromage. La conception du terminal est conforme au design classique d'Aurora.
Pâte et pads thermique
Le composé thermique inclus est le Subzero d'Alphacool. Avec une conductivité thermique de 16 W/mK, c'est l'une des pâtes thermiques les plus performantes du marché. Le composé thermique électriquement non conducteur est particulièrement bien adapté aux pressions de contact élevées, mais peut toujours être parfaitement traité en raison de sa viscosité de 850000 TF. Des coussinets souples Alphacool de 1 mm d'épaisseur sont utilisés sur le convertisseur de tension et la mémoire graphique. La conductivité thermique des pads est de 7 W/mK. Les pastilles pour l'arrière du PCB ont une épaisseur de 3 mm et une conductivité thermique de 3 W/mK.
Compatibilité:
- Palit GeForce RTX 4090 GameRock, 24GB GDDR6X (NED4090019SB-1020G)
- Palit GeForce RTX 4090 GameRock OC, 24GB GDDR6X (NED4090S19SB-1020G)
- Gainward GeForce RTX 4090 Phantom, 24GB GDDR6X
- Gainward GeForce RTX 4090 Phantom GS, 24GB GDDR6X (3413)
Données techniques
Dimensions L x l x H : 214,91 x 145,19 x 34,12mm
Matériau refroidisseur : cuivre chromé
Matériau du dessus du refroidisseur : acrylique
Filetages : 4 x G1/4"
Epaisseur des ailettes de refroidissement : 0,4mm
Ailettes de refroidissement à distance : 0,4mm
Éclairage : LED aRGB numériques
Connecteur d'alimentation LED aRGB : 3 broches JST
Alimentation des LED aRGB : 5V
Nombre de LED aRGB : 12
Caractéristiques techniques de la plaque arrière
Dimensions L x l x H : 214,91 x 120,69 x 6mm
Matériau : aluminium
Couleur : noire
Remarque
Veuillez utiliser uniquement en conjonction avec des fluides de refroidissement à eau claire et transparente. Les particules et les additifs contenus dans les liquides Pastel peuvent obstruer et endommager de manière permanente les produits de refroidissement à eau tels que les radiateurs, les pompes, les refroidisseurs et les tuyaux. Cela peut également entraîner l'annulation de la garantie du fabricant.
La série de produits Core d'Alphacool se caractérise par une haute qualité, des performances exceptionnelles et un langage de conception uniforme et fonctionnel.
Le refroidisseur en cuivre qui, comme la borne d'extrémité, est fraisé à partir d'une seule pièce de cuivre et constitue le cœur de ce refroidisseur.
La finition soignée, associée au chromage dur et résistant recouvrant l'ensemble du refroidisseur en cuivre, répond aux normes de qualité les plus élevées.
Les filetages 1/4" en laiton chromé intégrés des deux côtés se distinguent visuellement du terminal.
Ils sont une caractéristique centrale du nouveau langage de conception qui sera évident dans tous les produits de la série Core.
La plaque arrière en aluminium adaptée au design, avec le terminal, constitue l'ensemble de l'unité et améliore l'arrière du refroidisseur avec un aspect propre et homogène.
L'éclairage se compose de LED RVB adressables numériquement, qui éclairent l'ensemble du refroidisseur de manière uniforme et efficace.
Les progrès techniques sont visibles dans l'alimentation en eau de la plaque à jets ainsi que dans l'optimisation de la plaque à jets elle-même.
La plaque de jets a été entièrement repensée sur la base de nombreuses simulations et de tests pratiques en coopération avec des partenaires.
L'épaisseur et l'espacement des ailettes ont été améliorés, la surface de refroidissement a été augmentée et le débit d'eau vers les composants centraux avec la plus grande puissance calorifique a été optimisé.
Les pads thermiques souples spéciaux fournis avec jusqu'à 7 W/mK s'adaptent parfaitement aux tolérances les plus petites.
Compatibilité:
- ASUS ROG Strix GeForce RTX 4080 OC, ROG-STRIX-RTX4080-O16G-GAMING, 16GB GDDR6X, 2x HDMI, 3x DP (90YV0IC0-M0NA00)
- ASUS ROG Strix GeForce RTX 4080, ROG-STRIX-RTX4080-16G-GAMING, 16GB GDDR6X, 2x HDMI, 3x DP (90YV0IC1-M0NA00)
- ASUS TUF Gaming GeForce RTX 4080, TUF-RTX4080-16G-GAMING, 16GB GDDR6X, 2x HDMI, 3x DP (90YV0IB1-M0NA00)
- ASUS TUF Gaming GeForce RTX 4080 OC, TUF-RTX4080-O16G-GAMING, 16GB GDDR6X, 2x HDMI, 3x DP (90YV0IB0-M0NA00)
Caractéristiques techniques :
L x l x H : 224,03 x 158,25 x 32,03mm
Matériaux : refroidisseur cuivre chromé
Matériaux du dessus du refroidisseur : acrylique
Filetages : 4 x 1/4"
Epaisseur fond refroidisseur : 11,3mm
Epaisseur des ailettes de refroidissement : 0,4mm
Distance entre les ailettes : 0,4mm
Éclairage : LED aRGB numériques
Connecteur d'alimentation LED aRGB numériques : 3 broches JST
Alimentation des LED aRGB numériques : 5V
Nombre de LED aRGB numériques : 13
Caractéristiques techniques de la plaque arrière
L x l x H : 224,03 x 135,25 x 5mm
Matériaux : aluminium
Couleur : Noire
Remarque
Veuillez utiliser uniquement en conjonction avec des fluides de refroidissement à eau claire et transparente.
Les particules et les additifs contenus dans les liquides Pastel peuvent obstruer et endommager de manière permanente les produits de refroidissement à eau tels que les radiateurs, les pompes, les refroidisseurs et les tuyaux.
Cela peut également entraîner l'annulation de la garantie du fabricant.
Le refroidisseur d'eau Alphacool Eisblock Aurora pour les cartes graphiques Geforce RTX 4XXX. Afin de dissiper au mieux l'énorme chaleur de cette génération de cartes graphiques, de nombreuses optimisations ont été apportées au refroidisseur d'eau par rapport au modèle précédent. La structure des ailettes a été adaptée et permet un très bon écoulement de l'eau tout en augmentant la surface de refroidissement. La plaque de jet modifiée avec moteur d'admission amélioré assure une répartition optimale de l'eau sur les ailettes de refroidissement.
Points forts
La structure des ailettes de cette génération de refroidisseur Eisblock a été développée en collaboration avec les partenaires de la carte Nvidia. L'épaisseur des ailettes est de 0,4 mm, la distance entre les ailettes de refroidissement est de 0,4 mm. Cela assure un très bon débit d'eau tout en augmentant la surface de refroidissement. La plaque de jet a une incrustation révisée qui répartit mieux la pression de l'eau sur les ailettes, optimisant ainsi l'absorption de chaleur. L'afflux d'eau ajusté donne à l'eau un meilleur angle d'afflux.
Cuivre chromé
Le refroidisseur est entièrement en cuivre chromé. Un placage au chrome est beaucoup plus dur qu'un placage au nickel et donc moins sensible aux acides, aux rayures et aux dommages. Il élimine complètement le risque d'écaillage du nickelage. De plus, le placage au chrome semble beaucoup plus homogène et offre une brillance qui ne peut pas être obtenue par le placage au nickel. Les refroidisseurs chromés n'étaient auparavant utilisés que dans le secteur industriel dans des domaines où des influences extrêmes agissent sur les refroidisseurs.
Conception
Le design Aurora de la génération Geforce RTX 4XXX Eisblock est visuellement plus calme et plus simple. Un seul joint torique fait le tour de l'ensemble du refroidisseur. La conception autour des ailettes de refroidissement et de la plaque de jet donne un look plus propre. L'éclairage des LED RVB adressables numériquement est encore mieux réparti dans le refroidisseur grâce au chromage. La conception du terminal est conforme au design classique d'Aurora.
Pâte et pads thermique
Le composé thermique inclus est le Subzero d'Alphacool. Avec une conductivité thermique de 16 W/mK, c'est l'une des pâtes thermiques les plus performantes du marché. Le composé thermique électriquement non conducteur est particulièrement bien adapté aux pressions de contact élevées, mais peut toujours être parfaitement traité en raison de sa viscosité de 850000 TF. Des coussinets souples Alphacool de 1 mm d'épaisseur sont utilisés sur le convertisseur de tension et la mémoire graphique. La conductivité thermique des pads est de 7 W/mK. Les pastilles pour l'arrière du PCB ont une épaisseur de 3 mm et une conductivité thermique de 3 W/mK.
Compatibilité:
- Nvidia GeForce RTX 4080 Founders Edition, 16GB GDDR6X (900-1G136-2560-000)
- Nvidia GeForce RTX 4080 Super Founders Edition
Données techniques
Dimensions L x l x H : 218,35 x 176,24 x 42,83 mm
Matériau refroidisseur : cuivre chromé
Matériau du dessus du refroidisseur : acrylique
Filetages : 4 x G1/4"
Epaisseur des ailettes de refroidissement : 0,4mm
Ailettes de refroidissement à distance : 0,4mm
Éclairage : LED aRGB numériques
Connecteur d'alimentation LED aRGB : 3 broches JST
Alimentation des LED aRGB : 5V
Nombre de LED aRGB : 12
Caractéristiques techniques de la plaque arrière
Dimensions L x l x H : 205,42 x 122,89 x 6 mm
Matériau : aluminium
Couleur : noire
Remarque
Veuillez utiliser uniquement en conjonction avec des fluides de refroidissement à eau claire et transparente. Les particules et les additifs contenus dans les liquides Pastel peuvent obstruer et endommager de manière permanente les produits de refroidissement à eau tels que les radiateurs, les pompes, les refroidisseurs et les tuyaux. Cela peut également entraîner l'annulation de la garantie du fabricant.
Les nouveaux waterblocks Vector² résolvent sans effort le problème de la génération de chaleur excessive, lors de charges élevées, à la fois sur le cœur du GPU, le module de régulation de tension et la VRAM GDDR6X des cartes graphiques Zotac AMP Extreme AIRO & Trinity RTX 4080.
Le package contient désormais :
Un waterblock GPU performant de dernière génération
Plaque arrière usinée CNC de qualité supérieure.
Mécanisme de montage
Pâte thermique
Pads thermiques
Outil de libération du câble d'alimentation GPU et PCI
Pour la première fois, une plaque arrière noire à couverture complète est incluse avec le waterblock GPU.
Son profil distinctif en forme de L enferme l'ensemble du GPU tout en augmentant la surface de refroidissement. La plaque arrière est également livrée avec des vis de plaque arrière imperdables préinstallées qui simplifient l'installation. Ils garantissent que la bonne taille de vis est toujours utilisée là où elle est nécessaire.
Le nouveau look des waterblocks de nouvelle génération est dominé par des lignes droites minimalistes.
Une plaque froide en cuivre de 11 mm d'épaisseur est utilisée pour tous les waterblocks GPU Vector².
Pour les versions Plexi, l'éclairage D-RGB est désormais déployé sur le bord le plus long du waterblock pour une luminosité améliorée sous tous les angles de vue.
Le PCB LED est dissimulé à l'intérieur d'une extrusion d'aluminium.
Le Matrix7 standardise les dimensions des produits, y compris la position et l'espacement des orifices, rendant l'assemblage de la boucle de refroidissement liquide plus intuitif et plus facile.
Les waterblocks GPU EK-Quantum Vector² suivent la norme EK-Matrix7, ce qui les rend parfaitement intégrés à la prochaine génération de plaques de distribution EK Reflection de 2e génération.
Cela apporte un alignement parfait des ports dans les positions horizontales ou verticales, ce qui signifie moins de temps utilisé pour la planification de la boucle, le cintrage des tubes, et le résultat final sera toujours une construction épique.
L'ensemble EK-Quantum Vector² AMP/Trinity RTX 4080 D-RGB - Nickel + Plexi est compatible avec :
- Zotac AMP Extreme AIRO & Trinity RTX 4080
Pour une correspondance précise de la compatibilité de ce waterblock, nous vous recommandons de vous référer au configurateur de refroidissement EK.
Le waterblock Vector refroidit activement le GPU, la VRAM (à l'avant), les étages d'alimentation et les selfs dans le VRM (module de régulation de tension), et passivement les points chauds du PCB qui se trouvent à l'arrière du noyau du GPU, et le VRM ( module de régulation de tension).
Le moteur de refroidissement Vector de 3e génération mis en œuvre utilise un nouvel insert en acrylique usiné en 3D pour améliorer la distribution du débit et les performances thermiques.
Ce nouveau moteur de refroidissement est basé sur une conception Open Split-Flow, mais la forme asymétrique de l'insert de jet permet de répartir un flux uniforme entre les premières et dernières ailettes en cuivre.
La géométrie de la structure des ailettes a été optimisée pour fournir une distribution uniforme du débit avec des pertes minimales et des performances optimales, même en cas d'utilisation dans des scénarios d'écoulement d'eau inversé.
Il se caractérise également par une faible restriction de débit hydraulique, ce qui signifie qu'il peut être utilisé avec des pompes à eau plus faibles ou des pompes fonctionnant à basse vitesse, tout en obtenant des performances optimales.
Un grand soin a été apporté à l'obtention d'un domaine d'écoulement symétrique en utilisant un pont interne vers les composants secondaires.
Cela a été fait pour assurer le refroidissement des composants secondaires sans sacrifier la distribution du flux sur le cœur du GPU.
Tous les waterblocks GPU Vector² utilisent une plaque froide en cuivre de 11 mm d'épaisseur avec une borne en acétal fixée directement dessus pour créer un assemblage robuste.
Une conception à joint torique unique est utilisée pour créer un joint entre la plaque froide et le dessus du waterblock, réduisant ainsi le nombre de points de défaillance. Cela signifie également que vous avez vu la fin des plaques de pont en acier inoxydable qui étaient utilisées sur les waterblocks GPU auparavant.
Cette construction simple donne confiance lors de la personnalisation et de la maintenance. Des couvercles magnétiques tactiles sont utilisés pour dissimuler les vis des bornes, ce qui permet de faire pivoter la marque lorsque le GPU est inversé dans le boîtier.
La plaque froide est usinée CNC à partir de cuivre électrolytique pur de haute qualité qui est ensuite nickelé, tandis que son dessus est usiné CNC à partir d'acrylique coulé semblable à du verre.
La plaque arrière anodisée noire a un nouveau profil en forme de L qui touche la base du waterblock et enferme l'ensemble du GPU tout en augmentant la surface de refroidissement pour des performances encore meilleures.
Pour la première fois, des vis de plaque arrière imperdables sont ajoutées à la plaque arrière. Ils simplifient l'installation, garantissant que la bonne longueur est toujours utilisée là où elle est nécessaire pour éviter toute erreur de l'utilisateur ou toute hésitation.
La plaque arrière améliore l'esthétique globale de vos cartes graphiques et fournit également un refroidissement passif supplémentaire pour le cœur du GPU, la VRAM et l'arrière de la section VRM de la carte de circuit imprimé.
Des couvercles magnétiques élégants sont utilisés pour dissimuler les vis des bornes, ce qui permet de faire pivoter la marque lorsque le waterblock GPU et le boîtier de la plaque arrière active sont inversés dans le boîtier, ou utilisés sur un support GPU vertical.
Un éclairage LED D-RGB adressable est déployé sur le bord le plus long du waterblock pour une uniformité et une luminosité améliorées.
Le PCB et les diodes sont dissimulés à l'intérieur d'une extrusion d'aluminium propre.
La LED RVB adressable individuellement est compatible avec les technologies de synchronisation RVB de tous les principaux fabricants de cartes mères.
Le marquage de la flèche sur le connecteur LED D-RGB à 3 broches doit être aligné avec le marquage +5V sur l'en-tête D-RGB (adressable) (Pinout : +5V | Data | Blocked | Ground).
Spécifications techniques :
- Dimensions : 272.5 x 155 x 27mm
- Longueur câble D-RGB : 50cm
- Conneceur D-RGB : 3-pin 5V digital LED header (Pinout: +5V | Data | Blocked | Ground)
Livré avec :
- Waterblock haute performance série EK-Quantum Vector² AMP/Trinity RTX 4080 D-RGB
- Plaque arrière EK-Quantum Vector² AMP/Trinity RTX 4080 - Noir
- Mécanisme de montage avec entretoises en laiton vissées
- Vis de montage, écrous et rondelles nécessaires
- Guide de démarrage rapide pour l'installation du coussin thermique
- 2x Bouchon laiton nickelé G1/4”
- Clé Allen multiple EK-Loop (6mm, 8mm, 9mm)
- Pads thermiques
- Pâte thermique EK-TIM Ectotherm (1g)
Le refroidisseur d'eau Alphacool Eisblock Aurora pour les cartes graphiques Geforce RTX 4XXX. Afin de dissiper au mieux l'énorme chaleur de cette génération de cartes graphiques, de nombreuses optimisations ont été apportées au refroidisseur d'eau par rapport au modèle précédent. La structure des ailettes a été adaptée et permet un très bon écoulement de l'eau tout en augmentant la surface de refroidissement. La plaque de jet modifiée avec moteur d'admission amélioré assure une répartition optimale de l'eau sur les ailettes de refroidissement.
Points forts
La structure des ailettes de cette génération de refroidisseur Eisblock a été développée en collaboration avec les partenaires de la carte Nvidia. L'épaisseur des ailettes est de 0,4 mm, la distance entre les ailettes de refroidissement est de 0,4 mm. Cela assure un très bon débit d'eau tout en augmentant la surface de refroidissement. La plaque de jet a une incrustation révisée qui répartit mieux la pression de l'eau sur les ailettes, optimisant ainsi l'absorption de chaleur. L'afflux d'eau ajusté donne à l'eau un meilleur angle d'afflux.
Cuivre chromé
Le refroidisseur est entièrement en cuivre chromé. Un placage au chrome est beaucoup plus dur qu'un placage au nickel et donc moins sensible aux acides, aux rayures et aux dommages. Il élimine complètement le risque d'écaillage du nickelage. De plus, le placage au chrome semble beaucoup plus homogène et offre une brillance qui ne peut pas être obtenue par le placage au nickel. Les refroidisseurs chromés n'étaient auparavant utilisés que dans le secteur industriel dans des domaines où des influences extrêmes agissent sur les refroidisseurs.
Conception
Le design Aurora de la génération Geforce RTX 4XXX Eisblock est visuellement plus calme et plus simple. Un seul joint torique fait le tour de l'ensemble du refroidisseur. La conception autour des ailettes de refroidissement et de la plaque de jet donne un look plus propre. L'éclairage des LED RVB adressables numériquement est encore mieux réparti dans le refroidisseur grâce au chromage. La conception du terminal est conforme au design classique d'Aurora.
Pâte et pads thermique
Le composé thermique inclus est le Subzero d'Alphacool. Avec une conductivité thermique de 16 W/mK, c'est l'une des pâtes thermiques les plus performantes du marché. Le composé thermique électriquement non conducteur est particulièrement bien adapté aux pressions de contact élevées, mais peut toujours être parfaitement traité en raison de sa viscosité de 850000 TF. Des coussinets souples Alphacool de 1 mm d'épaisseur sont utilisés sur le convertisseur de tension et la mémoire graphique. La conductivité thermique des pads est de 7 W/mK. Les pastilles pour l'arrière du PCB ont une épaisseur de 3 mm et une conductivité thermique de 3 W/mK.
Compatibilité:
- Nvidia GeForce RTX 4070 Super Founders Edition, 12 GB GDDR6X
- Inno3D GeForce RTX 4070 Ti iCHILL X3, 12GB GDDR6X (C407T3-126XX-186148H)
- Inno3D GeForce RTX 4070 Ti X3 OC, 12GB GDDR6X (N407T3-126XX-186148N)
- Inno3D GeForce RTX 4070 Ti X3, 12GB GDDR6X (N407T3-126X-186148N)
- Inno3D GeForce RTX 4070 Ti SUPER Twin X2 OC White, 16GB GDDR6X (N407TS2-166XX-186156W)
- Inno3D GeForce RTX 4070 Ti SUPER Twin X2 OC, 16GB GDDR6X (N407TS2-166XX-186156N)
- Inno3D GeForce RTX 4070 Ti SUPER Twin X2, 16GB GDDR6X (N407TS2-166X-186156N)
Données techniques
Dimensions L x l x H : 182,13 x 120,8 x 42,93mm
Matériau refroidisseur : cuivre chromé
Matériau du dessus du refroidisseur : acrylique
Filetages : 4 x G1/4"
Epaisseur des ailettes de refroidissement : 0,4mm
Ailettes de refroidissement à distance : 0,4mm
Éclairage : LED aRGB numériques
Connecteur d'alimentation LED aRGB : 3 broches JST
Alimentation des LED aRGB : 5V
Nombre de LED aRGB : 8
Caractéristiques techniques de la plaque arrière
Dimensions L x l x H : 182,13 x 96,4 x 5mm
Matériau : aluminium
Couleur : noire
Remarque
Veuillez utiliser uniquement en conjonction avec des fluides de refroidissement à eau claire et transparente. Les particules et les additifs contenus dans les liquides Pastel peuvent obstruer et endommager de manière permanente les produits de refroidissement à eau tels que les radiateurs, les pompes, les refroidisseurs et les tuyaux. Cela peut également entraîner l'annulation de la garantie du fabricant.
RSS News
Facebook
;){kind=link}
