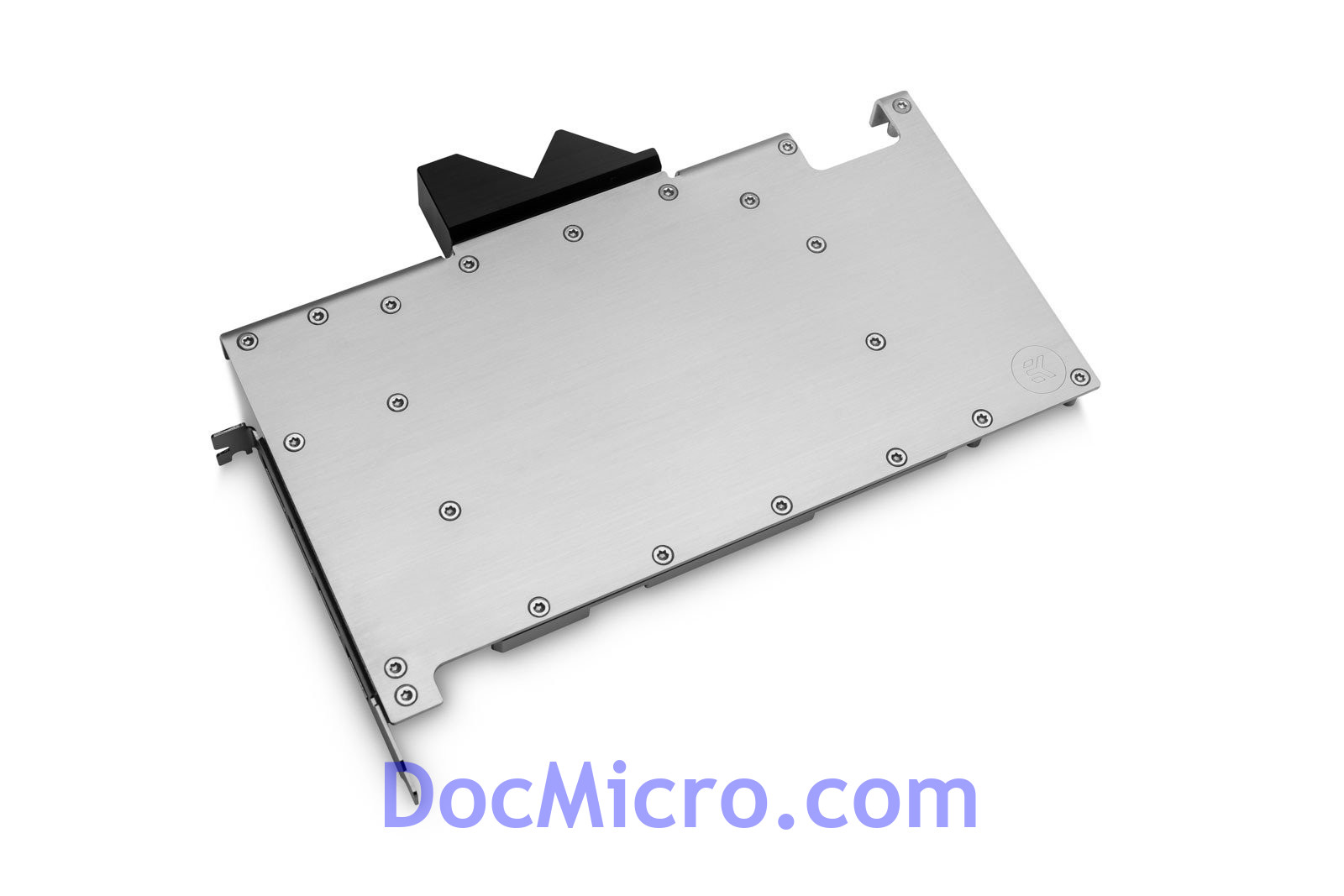

Le EK-Pro GPU WB AMP/Trinity RTX 4090 – Nickel + Inox est un waterblock à couverture complète hautes performances pour les cartes graphiques ZOTAC NVIDIA GeForce RTX™ 4090 AMP Extreme Airo, Trinity et Trinity OC.
Le waterblock est une solution de refroidissement liquide qui s'étend sur toute la longueur de la carte, refroidissant tous les composants critiques.
Il refroidit directement le GPU, la VRAM et le VRM (module de régulation de tension) car le liquide de refroidissement est canalisé directement sur ces zones critiques.
Liste de compatibilité :
- ZOTAC Gaming GeForce RTX 4090 AMP Extrême Airo
- ZOTAC Gaming GeForce RTX 4090 Trinité
- ZOTAC Gaming GeForce RTX 4090 Trinity OC
Moteur de refroidissement
Les waterblocks Ni + Inox utilisent une conception de moteur de refroidissement Open Split-Flow qui s'est avérée être une solution supérieure pour les waterblocks GPU. Il se caractérise par une faible restriction de débit hydraulique, ce qui signifie qu'il peut être utilisé avec des pompes à eau plus faibles ou des pompes fonctionnant à basse vitesse tout en atteignant des performances optimales.
La géométrie de la plaque à jet et de la structure des ailettes a été optimisée pour fournir une répartition uniforme du débit avec des pertes minimales et des performances optimales, même lorsqu'elles sont utilisées dans des scénarios d'écoulement d'eau inversé.
Solutions d'ingénierie
La base du waterblock est usinée CNC à partir de cuivre électrolytique nickelé, tandis que le dessus est découpé au laser dans de l'acier inoxydable de qualité industrielle.
Des joints toriques EPDM de haute qualité assurent l’étanchéité.
Les entretoises en laiton sont préinstallées et permettent une procédure d'installation sûre et facile.
Pour plus de stabilité et de protection de la carte graphique, la plaque d'E/S est conçue pour faire partie du dessus du waterblock lui-même, ce qui signifie que le bloc remplace le bouclier d'E/S d'origine et ajoute plus de robustesse à l'ensemble.
La plaque arrière améliore l'apparence et la rigidité structurelle de votre carte graphique tout en fournissant un refroidissement passif à l'arrière de la zone PCB VRM.
Terminal GPU
Cette version du waterblock GPU EK-Pro AMP/Trinity 4090 comprend un bornier incliné à 45° avec deux ports G1/4", permettant une intégration facile avec les kits et collecteurs EK-Pro QDC pour les applications à haute densité de calcul.
Spécifications techniques :
- Dimensions (L x H x L) : 232,30 x 160,70 x 21,75 mm
- Matériaux : Cuivre nickelé et acier inoxydable
Livré avec :
- EK-Pro GPU WB AMP/Trinity RTX 4090 - Nickel + Inox
- Plaque arrière
- Mécanisme de montage avec entretoises en laiton à visser
- Vis de montage, écrous et rondelles nécessaires
- Matériaux d'interface thermique
Le refroidisseur d'eau Alphacool Eisblock Aurora pour les cartes graphiques Geforce RTX 4XXX. Afin de dissiper au mieux l'énorme chaleur de cette génération de cartes graphiques, de nombreuses optimisations ont été apportées au refroidisseur d'eau par rapport au modèle précédent. La structure des ailettes a été adaptée et permet un très bon écoulement de l'eau tout en augmentant la surface de refroidissement. La plaque de jet modifiée avec moteur d'admission amélioré assure une répartition optimale de l'eau sur les ailettes de refroidissement.
Points forts
La structure des ailettes de cette génération de refroidisseur Eisblock a été développée en collaboration avec les partenaires de la carte Nvidia. L'épaisseur des ailettes est de 0,4 mm, la distance entre les ailettes de refroidissement est de 0,4 mm. Cela assure un très bon débit d'eau tout en augmentant la surface de refroidissement. La plaque de jet a une incrustation révisée qui répartit mieux la pression de l'eau sur les ailettes, optimisant ainsi l'absorption de chaleur. L'afflux d'eau ajusté donne à l'eau un meilleur angle d'afflux.
Cuivre chromé
Le refroidisseur est entièrement en cuivre chromé. Un placage au chrome est beaucoup plus dur qu'un placage au nickel et donc moins sensible aux acides, aux rayures et aux dommages. Il élimine complètement le risque d'écaillage du nickelage. De plus, le placage au chrome semble beaucoup plus homogène et offre une brillance qui ne peut pas être obtenue par le placage au nickel. Les refroidisseurs chromés n'étaient auparavant utilisés que dans le secteur industriel dans des domaines où des influences extrêmes agissent sur les refroidisseurs.
Conception
Le design Aurora de la génération Geforce RTX 4XXX Eisblock est visuellement plus calme et plus simple. Un seul joint torique fait le tour de l'ensemble du refroidisseur. La conception autour des ailettes de refroidissement et de la plaque de jet donne un look plus propre. L'éclairage des LED RVB adressables numériquement est encore mieux réparti dans le refroidisseur grâce au chromage. La conception du terminal est conforme au design classique d'Aurora.
Pâte et pads thermique
Le composé thermique inclus est le Subzero d'Alphacool. Avec une conductivité thermique de 16 W/mK, c'est l'une des pâtes thermiques les plus performantes du marché. Le composé thermique électriquement non conducteur est particulièrement bien adapté aux pressions de contact élevées, mais peut toujours être parfaitement traité en raison de sa viscosité de 850000 TF. Des coussinets souples Alphacool de 1 mm d'épaisseur sont utilisés sur le convertisseur de tension et la mémoire graphique. La conductivité thermique des pads est de 7 W/mK. Les pastilles pour l'arrière du PCB ont une épaisseur de 3 mm et une conductivité thermique de 3 W/mK.
Compatibilité:
- Gainward GeForce RTX 4080 Phantom, 16GB GDDR6X, HDMI, 3x DP (3505)
- Gainward GeForce RTX 4080 Phantom GS, 16GB GDDR6X, HDMI, 3x DP (3499)
- Palit GeForce RTX 4080 GameRock OC, 16GB GDDR6X, HDMI, 3x DP (NED4080S19T2-1030G)
- Palit GeForce RTX 4080 GameRock OmniBlack, 16GB GDDR6X, HDMI, 3x DP (NED4080019T2-1030Q)
- Palit GeForce RTX 4080 GameRock, 16GB GDDR6X, HDMI, 3x DP (NED4080019T2-1030G)
Données techniques
Dimensions L x l x H : 215,50 x 145,90 x 34,17mm
Matériau refroidisseur : cuivre chromé
Matériau du dessus du refroidisseur : acrylique
Filetages : 4 x G1/4"
Epaisseur des ailettes de refroidissement : 0,4mm
Ailettes de refroidissement à distance : 0,4mm
Éclairage : LED aRGB numériques
Connecteur d'alimentation LED aRGB : 3 broches JST
Alimentation des LED aRGB : 5V
Nombre de LED aRGB : 12
Caractéristiques techniques de la plaque arrière
Dimensions L x l x H : 215,50 x 121,40 x 6mm
Matériau : aluminium
Couleur : noire
Remarque
Veuillez utiliser uniquement en conjonction avec des fluides de refroidissement à eau claire et transparente. Les particules et les additifs contenus dans les liquides Pastel peuvent obstruer et endommager de manière permanente les produits de refroidissement à eau tels que les radiateurs, les pompes, les refroidisseurs et les tuyaux. Cela peut également entraîner l'annulation de la garantie du fabricant.
La série de produits Core d'Alphacool se caractérise par une haute qualité, des performances exceptionnelles et un langage de conception uniforme et fonctionnel.
Le refroidisseur en cuivre qui, comme la borne d'extrémité, est fraisé à partir d'une seule pièce de cuivre et constitue le cœur de ce refroidisseur.
La finition soignée, associée au chromage dur et résistant recouvrant l'ensemble du refroidisseur en cuivre, répond aux normes de qualité les plus élevées.
Les filetages 1/4" en laiton chromé intégrés des deux côtés se distinguent visuellement du terminal.
Ils sont une caractéristique centrale du nouveau langage de conception qui sera évident dans tous les produits de la série Core.
La plaque arrière en aluminium adaptée au design, avec le terminal, constitue l'ensemble de l'unité et améliore l'arrière du refroidisseur avec un aspect propre et homogène.
L'éclairage se compose de LED RVB adressables numériquement, qui éclairent l'ensemble du refroidisseur de manière uniforme et efficace.
Les progrès techniques sont visibles dans l'alimentation en eau de la plaque à jets ainsi que dans l'optimisation de la plaque à jets elle-même.
La plaque de jets a été entièrement repensée sur la base de nombreuses simulations et de tests pratiques en coopération avec des partenaires.
L'épaisseur et l'espacement des ailettes ont été améliorés, la surface de refroidissement a été augmentée et le débit d'eau vers les composants centraux avec la plus grande puissance calorifique a été optimisé.
Les pads thermiques souples spéciaux fournis avec jusqu'à 7 W/mK s'adaptent parfaitement aux tolérances les plus petites.
Compatibilité:
- Palit GeForce RTX 4090 GameRock, 24GB GDDR6X (NED4090019SB-1020G)
- Palit GeForce RTX 4090 GameRock OC, 24GB GDDR6X (NED4090S19SB-1020G)
- Gainward GeForce RTX 4090 Phantom, 24GB GDDR6X
- Gainward GeForce RTX 4090 Phantom GS, 24GB GDDR6X (3413)
Caractéristiques techniques :
L x l x H : 217,91 x 146,99 x 32,12mm
Matériaux : refroidisseur cuivre chromé
Matériaux du dessus du refroidisseur : acrylique
Filetages : 4 x 1/4"
Epaisseur fond refroidisseur : 11,3mm
Epaisseur des ailettes de refroidissement : 0,4mm
Distance entre les ailettes : 0,4mm
Éclairage : LED aRGB numériques
Connecteur d'alimentation LED aRGB numériques : 3 broches JST
Alimentation des LED aRGB numériques : 5V
Nombre de LED aRGB numériques : 11
Caractéristiques techniques de la plaque arrière
L x l x H : 217,91 x 123,69 x 5mm
Matériaux : aluminium
Couleur : Noire
Remarque
Veuillez utiliser uniquement en conjonction avec des fluides de refroidissement à eau claire et transparente.
Les particules et les additifs contenus dans les liquides Pastel peuvent obstruer et endommager de manière permanente les produits de refroidissement à eau tels que les radiateurs, les pompes, les refroidisseurs et les tuyaux.
Cela peut également entraîner l'annulation de la garantie du fabricant.
Le refroidisseur d'eau Alphacool Eisblock Aurora pour les cartes graphiques Geforce RTX 4XXX. Afin de dissiper au mieux l'énorme chaleur de cette génération de cartes graphiques, de nombreuses optimisations ont été apportées au refroidisseur d'eau par rapport au modèle précédent. La structure des ailettes a été adaptée et permet un très bon écoulement de l'eau tout en augmentant la surface de refroidissement. La plaque de jet modifiée avec moteur d'admission amélioré assure une répartition optimale de l'eau sur les ailettes de refroidissement.
Points forts
La structure des ailettes de cette génération de refroidisseur Eisblock a été développée en collaboration avec les partenaires de la carte Nvidia. L'épaisseur des ailettes est de 0,4 mm, la distance entre les ailettes de refroidissement est de 0,4 mm. Cela assure un très bon débit d'eau tout en augmentant la surface de refroidissement. La plaque de jet a une incrustation révisée qui répartit mieux la pression de l'eau sur les ailettes, optimisant ainsi l'absorption de chaleur. L'afflux d'eau ajusté donne à l'eau un meilleur angle d'afflux.
Cuivre chromé
Le refroidisseur est entièrement en cuivre chromé. Un placage au chrome est beaucoup plus dur qu'un placage au nickel et donc moins sensible aux acides, aux rayures et aux dommages. Il élimine complètement le risque d'écaillage du nickelage. De plus, le placage au chrome semble beaucoup plus homogène et offre une brillance qui ne peut pas être obtenue par le placage au nickel. Les refroidisseurs chromés n'étaient auparavant utilisés que dans le secteur industriel dans des domaines où des influences extrêmes agissent sur les refroidisseurs.
Conception
Le design Aurora de la génération Geforce RTX 4XXX Eisblock est visuellement plus calme et plus simple. Un seul joint torique fait le tour de l'ensemble du refroidisseur. La conception autour des ailettes de refroidissement et de la plaque de jet donne un look plus propre. L'éclairage des LED RVB adressables numériquement est encore mieux réparti dans le refroidisseur grâce au chromage. La conception du terminal est conforme au design classique d'Aurora.
Pâte et pads thermique
Le composé thermique inclus est le Subzero d'Alphacool. Avec une conductivité thermique de 16 W/mK, c'est l'une des pâtes thermiques les plus performantes du marché. Le composé thermique électriquement non conducteur est particulièrement bien adapté aux pressions de contact élevées, mais peut toujours être parfaitement traité en raison de sa viscosité de 850000 TF. Des coussinets souples Alphacool de 1 mm d'épaisseur sont utilisés sur le convertisseur de tension et la mémoire graphique. La conductivité thermique des pads est de 7 W/mK. Les pastilles pour l'arrière du PCB ont une épaisseur de 3 mm et une conductivité thermique de 3 W/mK.
Compatibilité:
- Palit GeForce RTX 4090 GameRock, 24GB GDDR6X (NED4090019SB-1020G)
- Palit GeForce RTX 4090 GameRock OC, 24GB GDDR6X (NED4090S19SB-1020G)
- Gainward GeForce RTX 4090 Phantom, 24GB GDDR6X
- Gainward GeForce RTX 4090 Phantom GS, 24GB GDDR6X (3413)
Données techniques
Dimensions L x l x H : 214,91 x 145,19 x 34,12mm
Matériau refroidisseur : cuivre chromé
Matériau du dessus du refroidisseur : acrylique
Filetages : 4 x G1/4"
Epaisseur des ailettes de refroidissement : 0,4mm
Ailettes de refroidissement à distance : 0,4mm
Éclairage : LED aRGB numériques
Connecteur d'alimentation LED aRGB : 3 broches JST
Alimentation des LED aRGB : 5V
Nombre de LED aRGB : 12
Caractéristiques techniques de la plaque arrière
Dimensions L x l x H : 214,91 x 120,69 x 6mm
Matériau : aluminium
Couleur : noire
Remarque
Veuillez utiliser uniquement en conjonction avec des fluides de refroidissement à eau claire et transparente. Les particules et les additifs contenus dans les liquides Pastel peuvent obstruer et endommager de manière permanente les produits de refroidissement à eau tels que les radiateurs, les pompes, les refroidisseurs et les tuyaux. Cela peut également entraîner l'annulation de la garantie du fabricant.
La série de produits Core d'Alphacool se caractérise par une haute qualité, des performances exceptionnelles et un langage de conception uniforme et fonctionnel.
Le refroidisseur en cuivre qui, comme la borne d'extrémité, est fraisé à partir d'une seule pièce de cuivre et constitue le cœur de ce refroidisseur.
La finition soignée, associée au chromage dur et résistant recouvrant l'ensemble du refroidisseur en cuivre, répond aux normes de qualité les plus élevées.
Les filetages 1/4" en laiton chromé intégrés des deux côtés se distinguent visuellement du terminal.
Ils sont une caractéristique centrale du nouveau langage de conception qui sera évident dans tous les produits de la série Core.
La plaque arrière en aluminium adaptée au design, avec le terminal, constitue l'ensemble de l'unité et améliore l'arrière du refroidisseur avec un aspect propre et homogène.
L'éclairage se compose de LED RVB adressables numériquement, qui éclairent l'ensemble du refroidisseur de manière uniforme et efficace.
Les progrès techniques sont visibles dans l'alimentation en eau de la plaque à jets ainsi que dans l'optimisation de la plaque à jets elle-même.
La plaque de jets a été entièrement repensée sur la base de nombreuses simulations et de tests pratiques en coopération avec des partenaires.
L'épaisseur et l'espacement des ailettes ont été améliorés, la surface de refroidissement a été augmentée et le débit d'eau vers les composants centraux avec la plus grande puissance calorifique a été optimisé.
Les pads thermiques souples spéciaux fournis avec jusqu'à 7 W/mK s'adaptent parfaitement aux tolérances les plus petites.
Compatibilité:
- ASUS ROG Strix GeForce RTX 4080 OC, ROG-STRIX-RTX4080-O16G-GAMING, 16GB GDDR6X, 2x HDMI, 3x DP (90YV0IC0-M0NA00)
- ASUS ROG Strix GeForce RTX 4080, ROG-STRIX-RTX4080-16G-GAMING, 16GB GDDR6X, 2x HDMI, 3x DP (90YV0IC1-M0NA00)
- ASUS TUF Gaming GeForce RTX 4080, TUF-RTX4080-16G-GAMING, 16GB GDDR6X, 2x HDMI, 3x DP (90YV0IB1-M0NA00)
- ASUS TUF Gaming GeForce RTX 4080 OC, TUF-RTX4080-O16G-GAMING, 16GB GDDR6X, 2x HDMI, 3x DP (90YV0IB0-M0NA00)
Caractéristiques techniques :
L x l x H : 224,03 x 158,25 x 32,03mm
Matériaux : refroidisseur cuivre chromé
Matériaux du dessus du refroidisseur : acrylique
Filetages : 4 x 1/4"
Epaisseur fond refroidisseur : 11,3mm
Epaisseur des ailettes de refroidissement : 0,4mm
Distance entre les ailettes : 0,4mm
Éclairage : LED aRGB numériques
Connecteur d'alimentation LED aRGB numériques : 3 broches JST
Alimentation des LED aRGB numériques : 5V
Nombre de LED aRGB numériques : 13
Caractéristiques techniques de la plaque arrière
L x l x H : 224,03 x 135,25 x 5mm
Matériaux : aluminium
Couleur : Noire
Remarque
Veuillez utiliser uniquement en conjonction avec des fluides de refroidissement à eau claire et transparente.
Les particules et les additifs contenus dans les liquides Pastel peuvent obstruer et endommager de manière permanente les produits de refroidissement à eau tels que les radiateurs, les pompes, les refroidisseurs et les tuyaux.
Cela peut également entraîner l'annulation de la garantie du fabricant.
La série de produits Core d'Alphacool se caractérise par une haute qualité, des performances exceptionnelles et un langage de conception uniforme et fonctionnel.
Le refroidisseur en cuivre qui, comme la borne d'extrémité, est fraisé à partir d'une seule pièce de cuivre et constitue le cœur de ce refroidisseur.
La finition soignée, associée au chromage dur et résistant recouvrant l'ensemble du refroidisseur en cuivre, répond aux normes de qualité les plus élevées.
Les filetages 1/4" en laiton chromé intégrés des deux côtés se distinguent visuellement du terminal.
Ils sont une caractéristique centrale du nouveau langage de conception qui sera évident dans tous les produits de la série Core.
La plaque arrière en aluminium adaptée au design, avec le terminal, constitue l'ensemble de l'unité et améliore l'arrière du refroidisseur avec un aspect propre et homogène.
L'éclairage se compose de LED RVB adressables numériquement, qui éclairent l'ensemble du refroidisseur de manière uniforme et efficace.
Les progrès techniques sont visibles dans l'alimentation en eau de la plaque à jets ainsi que dans l'optimisation de la plaque à jets elle-même.
La plaque de jets a été entièrement repensée sur la base de nombreuses simulations et de tests pratiques en coopération avec des partenaires.
L'épaisseur et l'espacement des ailettes ont été améliorés, la surface de refroidissement a été augmentée et le débit d'eau vers les composants centraux avec la plus grande puissance calorifique a été optimisé.
Les pads thermiques souples spéciaux fournis avec jusqu'à 7 W/mK s'adaptent parfaitement aux tolérances les plus petites.
Compatibilité:
Danger! Malheureusement, Inno3D utilise deux configurations de PCB différentes.
Veuillez vérifier votre numéro de série. S'il ressemble à ceci, il n'est pas compatible avec ce waterblock : 32-879-xxxx8xxxx
- Nvidia Geforce RTX 4090 Reference Design
- INNO3D GeForce RTX 4090 X3 OC, 24GB GDDR6X (N40903-246XX-18332989)
- INNO3D GeForce RTX 4090 iCHILL X3, 24GB GDDR6X (C40903-246XX-1833VA47)
- INNO3D GeForce RTX 4090 iCHILL Frostbite, 24GB GDDR6X (C4090-246XX-1833FB)
- INNO3D GeForce RTX 4090 iCHILL Black, 24GB GDDR6X (C4090-246XX-18330005)
- PNY GeForce RTX 4090 XLR8 Gaming Verto Epic-X RGB Overclocked Triple Fan, 24GB GDDR6X (VCG409024TFXXPB1-O)
- PNY GeForce RTX 4090 XLR8 Gaming Verto Epic-X RGB Triple Fan, 24GB GDDR6X (VCG409024TFXXPB1)
- KFA2 GeForce RTX 4090 SG (1-Click OC), 24GB GDDR6X (49NXM5MD6DSK)
Veuillez noter qu'une partie du PCB n'est pas couverte par le refroidisseur d'eau.
Caractéristiques techniques :
L x l x H : 222,36 x 145,85 x 32,65mm
Matériaux : refroidisseur cuivre chromé
Matériaux du dessus du refroidisseur : acrylique
Filetages : 4 x 1/4"
Epaisseur fond refroidisseur : 11,3mm
Epaisseur des ailettes de refroidissement : 0,4mm
Distance entre les ailettes : 0,4mm
Éclairage : LED aRGB numériques
Connecteur d'alimentation LED aRGB numériques : 3 broches JST
Alimentation des LED aRGB numériques : 5V
Nombre de LED aRGB numériques : 12
Caractéristiques techniques de la plaque arrière
L x l x H : 222,36 x 122,85 x 5,78mm
Matériaux : aluminium
Couleur : Noire
Remarque
Veuillez utiliser uniquement en conjonction avec des fluides de refroidissement à eau claire et transparente.
Les particules et les additifs contenus dans les liquides Pastel peuvent obstruer et endommager de manière permanente les produits de refroidissement à eau tels que les radiateurs, les pompes, les refroidisseurs et les tuyaux.
Cela peut également entraîner l'annulation de la garantie du fabricant.
