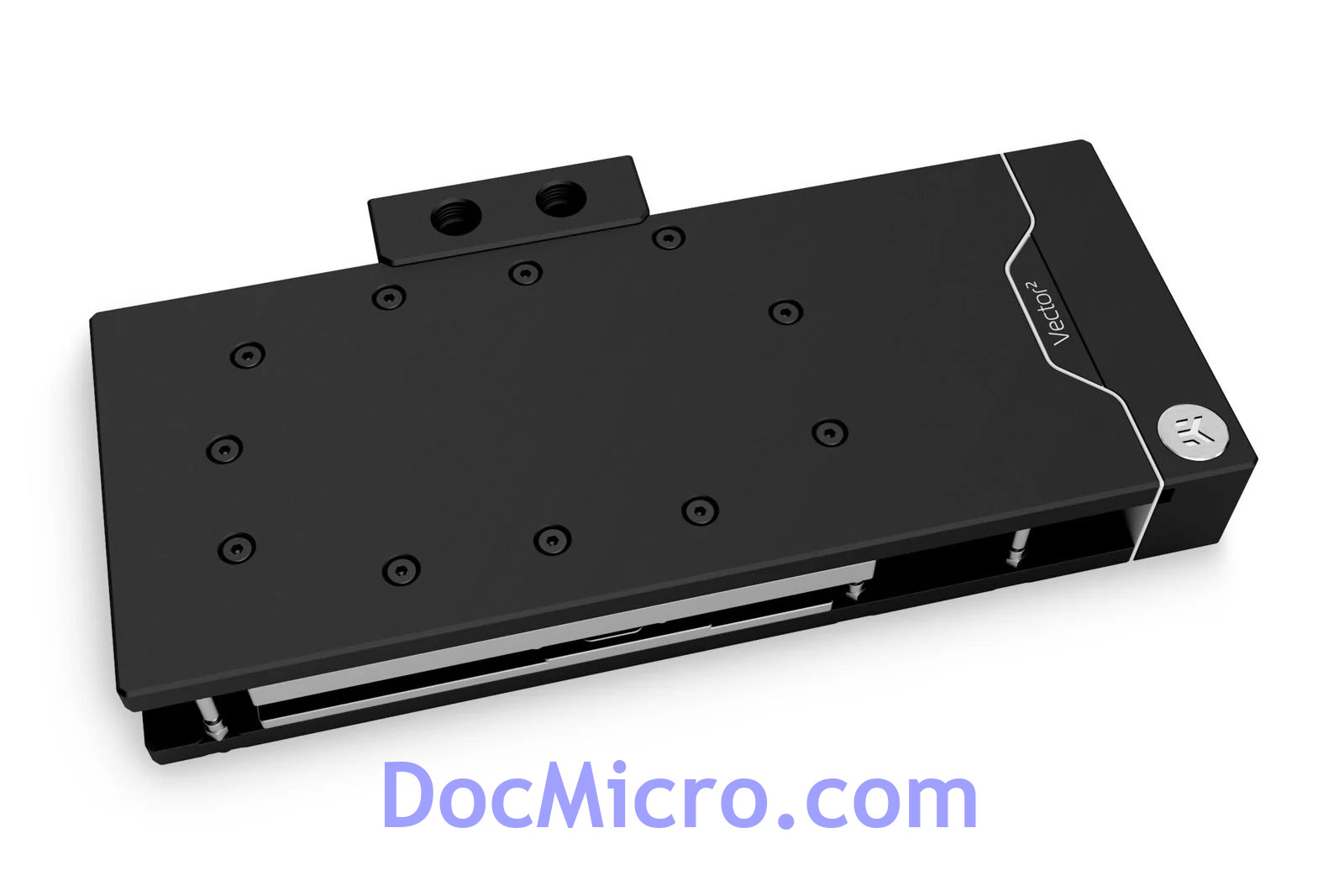

EK Water Blocks WaterBlock VGA EK-Quantum Vector² RE RTX 3080/90 ABP Set D-RGB - Nickel / Acetal

EK Water Blocks, EKWB
EK Water Blocks
372,90 €
1 à 2 semaines de délai
Rupture
1 à 2 semaines de délai
Code article : 15416
Code EAN : 3831109854891
Photos non contractuelles
Fiche technique

Cet ensemble de refroidissement ultime se compose d'un waterblock GPU hautes performances de dernière génération avec Active Backplate.

Le refroidissement arrière du GPU est désormais assuré par un waterblock complet avec sa propre plaque froide en cuivre et un plateau en acétal sur toute la longueur.
La connectivité est également portée à un autre niveau avec les terminaux "Direct Link" qui implémentent une disposition conventionnelle à 4 ports, qui permet des connexions série et parallèles à partir de côtés adjacents ou opposés du bloc.

Les waterblocks Vector² résolvent sans effort le problème de la génération de chaleur excessive, lors de charges élevées, à la fois sur le cœur du GPU, le module de régulation de tension et la VRAM GDDR6X des cartes graphiques RTX 3080, RTX 3080 Ti et RTX 3090 de référence.

Le nouveau look des waterblocks de nouvelle génération est dominé par des lignes droites minimalistes.
Une plaque froide en cuivre de 11 mm d'épaisseur et un waterblock de plaque arrière pleine grandeur sont utilisés pour tous les waterblocks Vector² GPU Active Backplate.

Le Matrix7 standardise les dimensions des produits, y compris la position et l'espacement des orifices, rendant l'assemblage de la boucle de refroidissement liquide plus intuitif et plus facile.
Les waterblocks GPU EK-Quantum Vector² suivent la norme EK-Matrix7, ce qui les rend parfaitement intégrés à la prochaine génération de plaques de distribution EK Reflection.
Cela apporte la compatibilité avec le support GPU vertical EK l alignement parfait des ports dans les positions horizontales ou verticales, ce qui signifie moins de temps utilisé pour la planification de la boucle, le cintrage des tubes, et le résultat final sera toujours parfait.

Il comprend un waterblock EK-Quantum Vector² RE RTX 3080/90 D-RGB - Nickel + Acetal, EK-Quantum Vector² RE RTX 3080/90 ABP - D-RGB - Nickel + Acetal, et le EK-Quantum Vector² RE RTX 3080 /90 ABP Side Cover - Black avec le matériel de montage et la pâte thermique nécessaire.

Le waterblock EK-Quantum Vector² RE RTX 3080/90 ABP Set D-RGB - Nickel + Acetal GPU est compatible avec les cartes graphiques RE RTX 3080, 3080 Ti et 3090.
Le waterblock Vector refroidit activement le GPU, la VRAM (à l'avant), les étages d'alimentation et les selfs dans le VRM (module de régulation de tension), les points chauds du PCB qui se trouvent à l'arrière du noyau du GPU et le VRM (régulation de tension module).
Sur le RTX 3090, la VRAM située à l'arrière est activement refroidie, tandis que le RTX 3080 refroidit le PCB situé autour de la VRAM montée à l'avant.
Le liquide de refroidissement est canalisé sur toutes ces zones critiques.

Pour une correspondance précise de la compatibilité de ce waterblock, nous vous recommandons de vous référer au configurateur de refroidissement EK.

Le moteur de refroidissement Vector de 3e génération mis en œuvre utilise un nouvel insert en acétal usiné en 3D pour améliorer la distribution du débit et les performances thermiques.
Ce nouveau moteur de refroidissement est basé sur une conception Open Split-Flow, mais la forme asymétrique de l'insert de jet permet de répartir un flux uniforme entre les première et dernière ailettes en cuivre.
La géométrie de la structure des ailettes a été optimisée pour fournir une distribution uniforme du débit avec des pertes minimales et des performances optimales, même en cas d'utilisation dans des scénarios d'écoulement d'eau inversé.
Il se caractérise également par une faible restriction de débit hydraulique, ce qui signifie qu'il peut être utilisé avec des pompes à eau plus faibles ou des pompes fonctionnant à basse vitesse, tout en obtenant des performances optimales.

Un grand soin a été apporté à l'obtention d'un domaine d'écoulement symétrique en utilisant un pont interne vers les composants secondaires.
Cela a été fait pour assurer le refroidissement des composants secondaires sans sacrifier la distribution du flux sur le cœur du GPU.

Tous les waterblocks GPU Vector² utilisent une plaque froide en cuivre de 11 mm d'épaisseur avec une borne en acétal fixée directement dessus pour créer un assemblage robuste.
Une conception à joint torique unique est utilisée pour créer un joint entre la plaque froide et le dessus du waterblock, réduisant ainsi le nombre de points de défaillance.
Cela signifie également que vous avez vu la fin des plaques de pont en acier inoxydable qui étaient utilisées sur les waterblocks GPU auparavant.
Cette construction simple donne confiance lors de la personnalisation et de la maintenance.

Les deux plaques froides de ce waterblock GPU et la plaque arrière active sont usinées CNC à partir de cuivre électrolytique pur de haute qualité qui est ensuite nickelé, tandis que son dessus est usiné CNC à partir d'acétal.
Un couvercle latéral en aluminium anodisé noir est inclus avec chaque plaque arrière active pour dissimuler l'ensemble du circuit imprimé et créer un boîtier homogène.

Ces nouveaux ensembles de waterblocks GPU Vector² et de plaques arrière actives disposent d'une solution de flux Direct Link - la première solution à plusieurs waterblocks à mettre en œuvre une disposition de terminal conventionnelle à 4 ports.
Cela permet des connexions en série et en parallèle à partir de côtés adjacents ou opposés du waterblock.
Cela a été rendu possible par l'ajout d'un insert en laiton usiné dans le terminal lui-même qui relie en diagonale le waterblock directement à la plaque arrière active à l'intérieur du terminal en acétal. Direct Link s'avère inestimable lorsque la flexibilité est requise pour la bonne configuration, comme dans le cas d'une plaque de distribution ou d'un montage GPU vertical.

Des couvercles magnétiques élégants sont utilisés pour dissimuler les vis, ce qui permet de faire pivoter la marque lorsque le waterblock GPU et le boîtier de la plaque arrière active sont inversés dans le boîtier, ou utilisés sur un support GPU vertical.

L'éclairage LED D-RGB adressable est déployé sur le bord le plus long des waterblocks supérieurs et arrière pour une uniformité et une luminosité améliorées.
Le PCB et les diodes sont dissimulées à l'intérieur d'une extrusion d'aluminium.
La LED RVB adressable individuellement est compatible avec les technologies de synchronisation RVB de tous les principaux fabricants de cartes mères.
Le marquage de la flèche sur le connecteur LED D-RGB à 3 broches doit être aligné avec le marquage +5V sur l'en-tête D-RGB (adressable) (Pinout : +5V | Data | Blocked | Ground).

Spécifications techniques:

- Dimensions : (LxHxP) : 268 x 134 x 41 mm
- Nombre de LED D-RGB : 28
- Longueur du câble D-RGB : 50 cm
- Connecteur D-RGB Connecteur LED numérique 3 broches 5V (Pinout : +5V | Données | Bloqué | Masse)

Livré avec :

- EK-Quantum Vector² RE RTX 3080/90 D-RGB - Waterblock Nickel + Acetal
- EK-Quantum Vector² RE RTX 3080/90 ABP D-RGB - Plaque arrière active Nickel + Acetal
- Cache latéral EK-Quantum Vector² RE RTX 3080/90 ABP - Noir
- Vis de montage, écrous et rondelles nécessaires
- Guide de démarrage rapide pour l'installation des pads thermiques
- 2x Bouchon laiton nickelé G1/4”
- Clé Allen multiple EK-Loop (6mm, 8mm, 9mm)
- Pads thermiques

Avertissement :

EK garantit uniquement la compatibilité avec les pads thermiques de marque EK inclus. Le processus d'installation, les performances de refroidissement et les contacts des waterblocks sont testés exclusivement avec des tampons thermiques de marque EK.
Les épaisseurs de pads thermiques répertoriées s'appliquent uniquement aux pads thermiques EK qui sont inclus dans l'emballage.
EK ne garantit pas la compatibilité avec les autres marques de pads thermiques.
