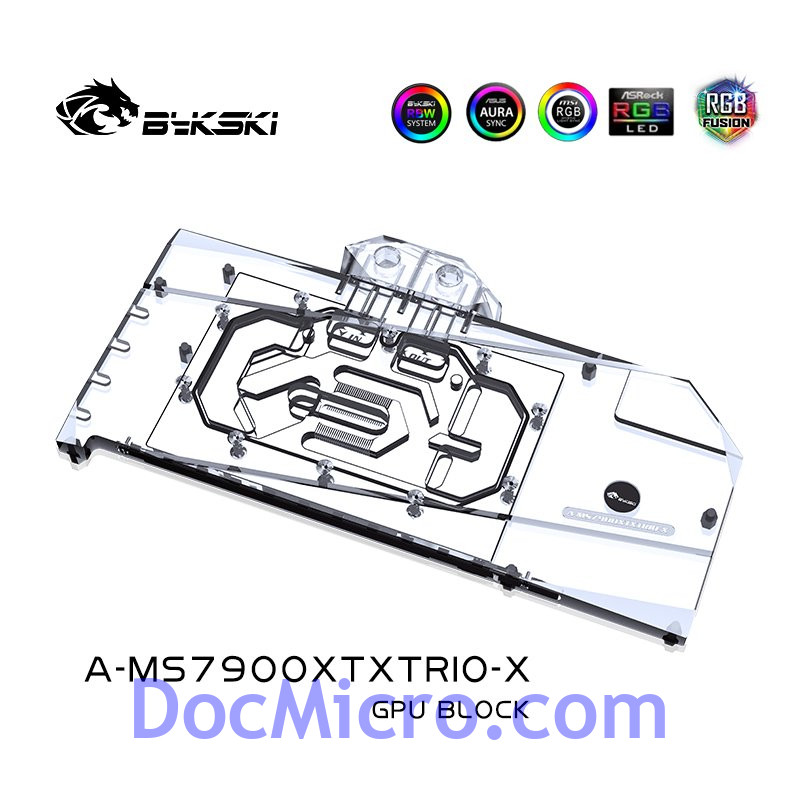

Ce waterblock à couverture complète refroidit directement le cœur de la carte vidéo (GPU), la mémoire graphique (RAM) et les modules régulateurs de tension (VRM).
En refroidissant directement ces composants, vous pouvez atteindre des températures basses ainsi que la possibilité d'atteindre des overclocks plus élevés ou de prolonger la durée de vie globale de votre carte en fonctionnant à des températures inférieures à celles d'usine.
Le waterblock est construit en cuivre de haute pureté nickelé électrolytiquement pour éviter l'oxydation.
Une conception à haut débit est utilisée pour permettre à plusieurs waterblocks de fonctionner en série.
Les ports supérieurs et inférieurs peuvent être utilisés pour configurer des conceptions parallèles ou série dans des configurations multiblocs.
Caractéristiques Techniques :
Matériau du waterblock : Cuivre de haute pureté électrolytique nickelé / Acrylique
Matériau de la plaque arrière : Aluminium anodisé noir (pas en contact avec le liquide de refroidissement)
Filetage : 1/4"
Adaptateur connecteur D-RGB : Bykski 5v -> Connecteur LED numérique 5 V à 3 broches (Pinout : +5 V | Données | Bloqué | Masse)
Compatibilité
- MSI Radeon RX 7900 XTX GAMING TRIO CLASSIC 24G
Veuillez vérifier l'image complète du PCB pour vous assurer de la compatibilité.
Si vous avez des questions, veuillez contacter le support pour confirmation.
Livré avec :
1 waterblock GPU à couverture complète
1 plaque arrière
2 bouchons
1 câble A-RGB
Matériel de montage
Graisse & pads thermiques
Le waterblock EK-Quantum Vector Strix RX 6800/6900 D-RGB est une évolution du waterblock 12V RGB avec un éclairage LED 5V D-RGB adressable individuellement.
Ce waterblock haute performance à couverture complète est conçu pour plusieurs cartes graphiques AMD® Radeon® ASUS Strix RX 6800, 6800XT, 6900XT.
Veuillez consulter le système de compatibilité en ligne Cooling Configurator pour une liste de compatibilité détaillée !
Le waterblock refroidit directement le GPU, la VRAM et le VRM (module de régulation de tension) car un liquide de refroidissement est acheminé directement sur ces zones critiques. Le waterblock est en contact avec les étages de puissance ainsi que les selfs d'inductance pour maximiser le refroidissement et minimiser les risques de gémissement de la bobine.
Ces waterblocks nouvellement développés présentent des chemins d'écoulement optimisés qui réduisent les instabilités hydrodynamiques et le vortex (points morts) à l'intérieur.
Les waterblocks EK® Vector Series utilisent un moteur de refroidissement Open Split-Flow qui s’est révélé être une solution supérieure pour les waterblocks GPU.
Il se caractérise par une faible restriction de débit hydraulique, ce qui signifie qu'il peut être utilisé avec des pompes à eau les plus faibles ou des pompes fonctionnant à basse vitesse tout en assurant des performances optimales.
La géométrie de la plaque à jets et de la structure des ailettes a été optimisée pour fournir une distribution uniforme du flux avec des pertes minimales et des performances optimales même en cas d'utilisation de scénarios de flux d'eau inversés.
Le réseau d'ailettes est peuplé de 35 microfins avec des microcanaux de 0,6 mm de large qui offrent des performances de refroidissement optimales, sans restrictions de débit inutiles ni risques de colmatage.
La base du waterblock est en cuivre électrolytique nickelé tandis que la partie supérieure est en acrylique de haute qualité.
L'étanchéité est assurée par des joints toriques en EPDM de haute qualité.
Les entretoises en laiton sont déjà préinstallées et permettent une procédure d'installation simple et sûre.
La pièce en bout de waterblock est éclairée par une bande de LED numérique adressable individuellement.
Ce waterblock est livré avec une extension PCI-E à un seul emplacement pour un look lisse et élégant. Le bloc est légèrement plus épais qu'une fente, pour éviter d'avoir une plaque de pont en acier entre le VRM et les parties centrales du bloc.
La base du bloc est usinée CNC en cuivre électrolytique nickelé de haute qualité, tandis que sa partie supérieure est usinée CNC en acrylique moulé semblable au verre. Ces waterblocks Vector GPU de 2ème génération disposent également de terminaux en acétal. L'étanchéité est assurée par des joints toriques en EPDM de haute qualité, tandis que les entretoises en laiton sont déjà préinstallées et permettent une procédure d'installation sûre et facile.
Ce produit est compatible avec les technologies de synchronisation RVB de tous les principaux fabricants de cartes mères.
La flèche indiquée sur le connecteur LED à 3 broches doit être alignée sur la marque +5V du connecteur D-RGB (adressable).
EKWB recommande l’achat d’une plaque arrière qui améliore l’apparence de vos cartes graphiques et procure également un refroidissement passif à la section VRM de la carte de circuit imprimé.
Le waterblock EK-Quantum Vector Strix RX 6800/6900 est compatible avec les versions Nickel et Noire des plaques arrière EK-Quantum Vector Strix 6800/6900.
Caractéristiques Techniques :
Filetage : 1/4"
Dimensions: (LxHxW) - 300x158x16.5mm
Livré sans embout
Livré avec :
- Waterblock EK-Vector Strix RX 6800/6900
- Mécanisme de montage avec entretoises en laiton
- Pate thermique EK-TIM Ectotherm (1g)
- 2 bouchons
- Clé allen 6,8,9mm
- Pads thermiques
- Livré sans embouts
La plaque arrière EK-Quantum Vector Strix RX 6800/6900 - Nickel est une plaque arrière usinée CNC en aluminium anodisé plaqué nickel, qui s'adapte à tous les waterblocks EK-Quantum Vector Strix RX 6800/6900.
La plaque arrière couvre toute la longueur du PCB de la carte graphique, sert d'ajout esthétique et fournit également un refroidissement passif pour l'arrière du module de régulation de tension (VRM), la VRAM et le cœur du GPU.
Livré avec :
- Plaque arrière EK-Quantum Vector RX Strix 6800/6900 - Nickel
- Mécanisme de montage (les vis de la plaque arrière sont dans le rabat de l'emballage)
- Pads thermiques
La plaque arrière HEATKILLER® V eBC est un complément approprié aux refroidisseurs de cartes graphiques de la série HEATKILLER® V. Monté à l'arrière de la carte graphique, il améliore les performances de refroidissement et augmente la stabilité mécanique. Ceci est possible grâce à l'utilisation d'aluminium anodisé noir massif. Nous recommandons fortement la plaque arrière en combinaison avec le refroidisseur HEATKILLER®V pour AMD RX 6800/6900XT car elle forme un ensemble accrocheur.
La plaque arrière refroidit tous les composants pertinents à l'arrière du PCB, y compris le GPU et le convertisseur de tension (VRM). À cette fin, des coussinets de conduction thermique prédécoupés sont inclus dans la livraison. L'arrière de la plaque arrière est équipé d'entretoises électriquement isolantes pour un montage pratique sur la carte graphique. Le matériel de montage fourni est optimisé pour une utilisation avec un refroidisseur d'eau de la série HEATKILLER® V.
Données techniques:
Matériau : aluminium anodisé
Compatibilité:
AMD Radeon RX 6800, 6800XT 6900XT dans la disposition de référence
Contenu de la livraison :
1x HEATKILLER® V eBC - Plaque arrière pour AMD RX 6800/6900XT - Nickel
1x matériel de montage
Le waterblock Alphacool Aurora Plexi GPX Eisblock allie style, performance et éclairage RVB.
Plus de performances
Avec une expérience de plus de 16 ans, Alphacool a la capacité de créer des waterblocks GPU qui offrent une grande qualité et des performances fantastiques.
Ceci décrit parfaitement le Aurora Plexi GPX Eisblock.
Lors du développement du waterblock, Alphacool voulait augmenter encore les performances. La première étape consistait à rapprocher le refroidisseur des composants individuels en réduisant les coussinets thermiques à une épaisseur de 1 mm. Ensuite, nous avons réduit l’épaisseur du bloc de cuivre nickelé, au lieu de 7 mm, son épaisseur n’est plus que de 5,5 mm.
Le débit d'eau à l'intérieur du refroidisseur a également été optimisé. Tous les composants importants tels que les transformateurs de tension et la mémoire sont maintenant refroidis nettement plus efficacement par l'eau. Tout cela garantit une augmentation significative des performances de refroidissement.
Nouveau design
Le waterblock Eisblock Aurora GPX a été conçu pour que l’éclairage soit plus important que sur les modèles précédents. Les LED RVB adressables sont incorporés directement dans le waterblock et s’allument sur l’ensemble du waterblock. L'effet est une illumination de l'ensemble du waterblock. Aucun coin ni bord ne reste éteint par les LED. Le nouveau design est plus angulaire avec tous les bords biseautés. Cela favorise une meilleure diffusion de la lumière dans le waterblock en raison des réflexions sur ces biseaux. En outre, ils créent divers contours qui confèrent au refroidisseur Aurora GPX Eisblock sa propre identité.
Cuivre ou Aluminium ?
Bien entendu, Alphacool utilise uniquement le cuivre pour ses waterblocks. Avec l'Aurora GPX Eisblock, le cuivre est nickelé. Par rapport aux modèles précédents, Alphacool a encore amélioré le nickelage, ce qui a considérablement augmenté la résistance à l’acide. Cela signifie que le nickel devrait résister à toute épreuve. Pourquoi Alphacool utilise-t-il du cuivre au lieu de l'aluminium? Simplement, le cuivre a une conductivité thermique presque deux fois supérieure à celle de l'aluminium et constitue donc clairement le meilleur matériau pour le refroidissement par eau.
D'autre nouveautés ?
L'Eisblock Aurora GPX s'appuie également sur les nouveaux raccords d'arrêt brevetés, qui affleurent la surface du terminal. Le logo Alphacool se trouve maintenant dans le coin en haut et est également entièrement illuminé. Sur le devant du terminal, vous pouvez voir les noms correspondants des types de cartes graphiques compatibles. Bien entendu, ils sont également entièrement éclairés par les LED. IN et OUT sont maintenant marqués par de petits triangles. Ils sont facilement reconnaissables et s’intègrent parfaitement dans l’esthétique du waterblock.
L'Alphacool Aurora GPX Plexi est un réaménagement complet des anciens waterblocks pour cartes graphiques Alphacool.
Aucun compromis technique n'a été fait, mais tout le savoir-faire technique a été intégré au développement et à la mise en œuvre.
Caractéristiques Techniques :
Température maximale de travail : 60° C
Matière refroidisseur : cuivre nickelé
Matière Top : Plexiglas
Epaisseur des ailettes : 0,6 mm
Filetages : 4 x 1/4“
Alimentation RVB : 3 broches 5V (0,5A)
Testé sous pression : 1,5 bar
Compatibilité :
ASRock Radeon RX 5700 XT Taichi X 8G OC+, RX5700XT TCX 8GP, 8GB GDDR6, 2x HDMI, 4x DP (90-GA19ZZ-00UANF)
Vérifiez la compatiblité de votre carte ici
Le refroidisseur d'eau Alphacool Eisblock Aurora pour les cartes graphiques Radeon RX 7XXX. Afin de dissiper au mieux l'énorme chaleur de cette génération de cartes graphiques, de nombreuses optimisations ont été apportées au refroidisseur d'eau par rapport au modèle précédent. La structure des ailettes a été adaptée et permet un très bon écoulement de l'eau tout en augmentant la surface de refroidissement. La plaque de jet modifiée avec moteur d'admission amélioré assure une répartition optimale de l'eau sur les ailettes de refroidissement.
Points forts
La structure des ailettes de cette génération de refroidisseur Eisblock a été développée en collaboration avec les partenaires de la carte Nvidia. L'épaisseur des ailettes est de 0,4 mm, la distance entre les ailettes de refroidissement est de 0,4 mm. Cela assure un très bon débit d'eau tout en augmentant la surface de refroidissement. La plaque de jet a une incrustation révisée qui répartit mieux la pression de l'eau sur les ailettes, optimisant ainsi l'absorption de chaleur. L'afflux d'eau ajusté donne à l'eau un meilleur angle d'afflux.
Cuivre chromé
Le refroidisseur est entièrement en cuivre chromé. Un placage au chrome est beaucoup plus dur qu'un placage au nickel et donc moins sensible aux acides, aux rayures et aux dommages. Il élimine complètement le risque d'écaillage du nickelage. De plus, le placage au chrome semble beaucoup plus homogène et offre une brillance qui ne peut pas être obtenue par le placage au nickel. Les refroidisseurs chromés n'étaient auparavant utilisés que dans le secteur industriel dans des domaines où des influences extrêmes agissent sur les refroidisseurs.
Conception
Le design Aurora de la génération Radeon RX 7XXX Eisblock est visuellement plus calme et plus simple. Un seul joint torique fait le tour de l'ensemble du refroidisseur. La conception autour des ailettes de refroidissement et de la plaque de jet donne un look plus propre. L'éclairage des LED RVB adressables numériquement est encore mieux réparti dans le refroidisseur grâce au chromage. La conception du terminal est conforme au design classique d'Aurora.
Pâte et pads thermique
Le composé thermique inclus est le Subzero d'Alphacool. Avec une conductivité thermique de 16 W/mK, c'est l'une des pâtes thermiques les plus performantes du marché. Le composé thermique électriquement non conducteur est particulièrement bien adapté aux pressions de contact élevées, mais peut toujours être parfaitement traité en raison de sa viscosité de 850000 TF. Des coussinets souples Alphacool de 1 mm d'épaisseur sont utilisés sur le convertisseur de tension et la mémoire graphique. La conductivité thermique des pads est de 7 W/mK. Les pastilles pour l'arrière du PCB ont une épaisseur de 3 mm et une conductivité thermique de 3 W/mK.
Compatibilité:
- AMD Radeon RX 7900 XTX, 24GB GDDR6, HDMI, 2x DP, USB-C
- ASUS Radeon RX 7900 XTX, RX7900XTX-24G, 24GB GDDR6, HDMI, 2x DP, USB-C (90YV0IT0-U0NM00)
- ASRock Radeon RX 7900 XTX, 24GB GDDR6, HDMI, 2x DP, USB-C
- Biostar Radeon RX 7900 XTX, 24GB GDDR6, HDMI, 2x DP, USB-C (VA7906AEF4)
- GIGABYTE Radeon RX 7900 XTX 24G, 24GB GDDR6, HDMI, 2x DP, USB-C (GV-R79XTX-24GC-B)
- PowerColor Radeon RX 7900 XTX, 24GB GDDR6, HDMI, 2x DP, USB-C (RX 7900 XTX 24G)
- XFX Radeon RX 7900 XTX, 24GB GDDR6, HDMI, 2x DP, USB-C (RX-79XMBABF9)
Données techniques
Dimensions L x l x H : 268,58 x 135,20 x 34,20mm
Matériau refroidisseur : cuivre chromé
Matériau du dessus du refroidisseur : acrylique
Filetages : 4 x G1/4"
Epaisseur des ailettes de refroidissement : 0,4mm
Ailettes de refroidissement à distance : 0,4mm
Éclairage : LED aRGB numériques
Connecteur d'alimentation LED aRGB : 3 broches JST
Alimentation des LED aRGB : 5V
Nombre de LED aRGB : 13
Caractéristiques techniques de la plaque arrière
Dimensions L x l x H : 268,58 x 110,70 x 6mm
Matériau : aluminium
Couleur : noire
Remarque
Veuillez utiliser uniquement en conjonction avec des fluides de refroidissement à eau claire et transparente. Les particules et les additifs contenus dans les liquides Pastel peuvent obstruer et endommager de manière permanente les produits de refroidissement à eau tels que les radiateurs, les pompes, les refroidisseurs et les tuyaux. Cela peut également entraîner l'annulation de la garantie du fabricant.
