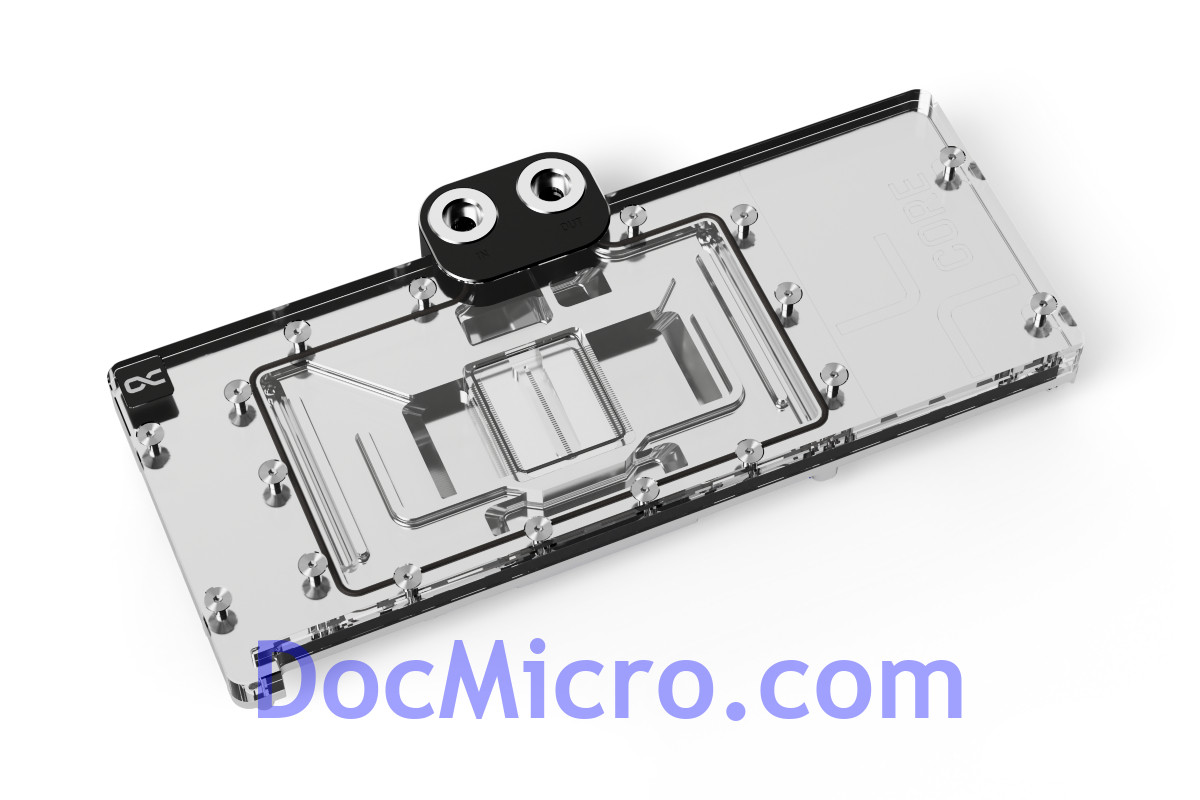

La série de produits Core d'Alphacool se caractérise par une haute qualité, des performances exceptionnelles et un langage de conception uniforme et fonctionnel.
Le refroidisseur en cuivre qui, comme la borne d'extrémité, est fraisé à partir d'une seule pièce de cuivre et constitue le cœur de ce refroidisseur.
La finition soignée, associée au chromage dur et résistant recouvrant l'ensemble du refroidisseur en cuivre, répond aux normes de qualité les plus élevées.
Les filetages 1/4" en laiton chromé intégrés des deux côtés se distinguent visuellement du terminal.
Ils sont une caractéristique centrale du nouveau langage de conception qui sera évident dans tous les produits de la série Core.
La plaque arrière en aluminium adaptée au design, avec le terminal, constitue l'ensemble de l'unité et améliore l'arrière du refroidisseur avec un aspect propre et homogène.
L'éclairage se compose de LED RVB adressables numériquement, qui éclairent l'ensemble du refroidisseur de manière uniforme et efficace.
Les progrès techniques sont visibles dans l'alimentation en eau de la plaque à jets ainsi que dans l'optimisation de la plaque à jets elle-même.
La plaque de jets a été entièrement repensée sur la base de nombreuses simulations et de tests pratiques en coopération avec des partenaires.
L'épaisseur et l'espacement des ailettes ont été améliorés, la surface de refroidissement a été augmentée et le débit d'eau vers les composants centraux avec la plus grande puissance calorifique a été optimisé.
Les pads thermiques souples spéciaux fournis avec jusqu'à 7 W/mK s'adaptent parfaitement aux tolérances les plus petites.
Compatibilité:
- Sapphire Nitro+ Radeon RX 7900 XT Vapor-X, 20GB GDDR6 (11323-01-40G)
- Sapphire Sapphire Pulse Radeon RX 7900 XT, 20GB GDDR6 (11323-02-20G)
- Sapphire Nitro+ Radeon RX 7900 XTX Vapor-X, 24GB GDDR6 (11322-01-40G)
- Sapphire Pulse Radeon RX 7900 XTX, 24GB GDDR6 (11322-02-20G)
Caractéristiques techniques :
L x l x H : 269 x 135 x 32,15mm
Matériaux : refroidisseur cuivre chromé
Matériaux du dessus du refroidisseur : acrylique
Filetages : 4 x 1/4"
Epaisseur fond refroidisseur : 11,3mm
Epaisseur des ailettes de refroidissement : 0,4mm
Distance entre les ailettes : 0,4mm
Éclairage : LED aRGB numériques
Connecteur d'alimentation LED aRGB numériques : 3 broches JST
Alimentation des LED aRGB numériques : 5V
Nombre de LED aRGB numériques : 15
Caractéristiques techniques de la plaque arrière
L x l x H : 269 x 221 x 5mm
Matériaux : aluminium
Couleur : Noire
Remarque
Veuillez utiliser uniquement en conjonction avec des fluides de refroidissement à eau claire et transparente.
Les particules et les additifs contenus dans les liquides Pastel peuvent obstruer et endommager de manière permanente les produits de refroidissement à eau tels que les radiateurs, les pompes, les refroidisseurs et les tuyaux.
Cela peut également entraîner l'annulation de la garantie du fabricant.
Le refroidisseur d'eau Alphacool Eisblock Aurora pour les cartes graphiques Radeon RX 7XXX. Afin de dissiper au mieux l'énorme chaleur de cette génération de cartes graphiques, de nombreuses optimisations ont été apportées au refroidisseur d'eau par rapport au modèle précédent. La structure des ailettes a été adaptée et permet un très bon écoulement de l'eau tout en augmentant la surface de refroidissement. La plaque de jet modifiée avec moteur d'admission amélioré assure une répartition optimale de l'eau sur les ailettes de refroidissement.
Points forts
La structure des ailettes de cette génération de refroidisseur Eisblock a été développée en collaboration avec les partenaires de la carte Nvidia. L'épaisseur des ailettes est de 0,4 mm, la distance entre les ailettes de refroidissement est de 0,4 mm. Cela assure un très bon débit d'eau tout en augmentant la surface de refroidissement. La plaque de jet a une incrustation révisée qui répartit mieux la pression de l'eau sur les ailettes, optimisant ainsi l'absorption de chaleur. L'afflux d'eau ajusté donne à l'eau un meilleur angle d'afflux.
Cuivre chromé
Le refroidisseur est entièrement en cuivre chromé. Un placage au chrome est beaucoup plus dur qu'un placage au nickel et donc moins sensible aux acides, aux rayures et aux dommages. Il élimine complètement le risque d'écaillage du nickelage. De plus, le placage au chrome semble beaucoup plus homogène et offre une brillance qui ne peut pas être obtenue par le placage au nickel. Les refroidisseurs chromés n'étaient auparavant utilisés que dans le secteur industriel dans des domaines où des influences extrêmes agissent sur les refroidisseurs.
Conception
Le design Aurora de la génération Radeon RX 7XXX Eisblock est visuellement plus calme et plus simple. Un seul joint torique fait le tour de l'ensemble du refroidisseur. La conception autour des ailettes de refroidissement et de la plaque de jet donne un look plus propre. L'éclairage des LED RVB adressables numériquement est encore mieux réparti dans le refroidisseur grâce au chromage. La conception du terminal est conforme au design classique d'Aurora.
Pâte et pads thermique
Le composé thermique inclus est le Subzero d'Alphacool. Avec une conductivité thermique de 16 W/mK, c'est l'une des pâtes thermiques les plus performantes du marché. Le composé thermique électriquement non conducteur est particulièrement bien adapté aux pressions de contact élevées, mais peut toujours être parfaitement traité en raison de sa viscosité de 850000 TF. Des coussinets souples Alphacool de 1 mm d'épaisseur sont utilisés sur le convertisseur de tension et la mémoire graphique. La conductivité thermique des pads est de 7 W/mK. Les pastilles pour l'arrière du PCB ont une épaisseur de 3 mm et une conductivité thermique de 3 W/mK.
Compatibilité:
- ASRock Radeon RX 7900 XT Phantom Gaming OC, RX7900XT PG 20GO, 20GB GDDR6 (90-GA3XZZ-00UANF)
- ASRock Radeon RX 7900 XT Taichi OC, RX7900XT TC 20GO, 20GB GDDR6
- ASRock Radeon RX 7900 XTX Phantom Gaming OC, RX7900XTX PG 24GO, 24GB GDDR6
- ASRock Radeon RX 7900 XTX Taichi OC, RX7900XTX TC 24GO, 24GB GDDR6
Données techniques
Dimensions L x l x H : 274,1 x 144,56 x 34,54mm
Matériau refroidisseur : cuivre chromé
Matériau du dessus du refroidisseur : acrylique
Filetages : 4 x G1/4"
Epaisseur des ailettes de refroidissement : 0,4mm
Ailettes de refroidissement à distance : 0,4mm
Éclairage : LED aRGB numériques
Connecteur d'alimentation LED aRGB : 3 broches JST
Alimentation des LED aRGB : 5V
Nombre de LED aRGB : 14
Caractéristiques techniques de la plaque arrière
Dimensions L x l x H : 274,1 x 133,56 x 6mm
Matériau : aluminium
Couleur : noire
Remarque
Veuillez utiliser uniquement en conjonction avec des fluides de refroidissement à eau claire et transparente. Les particules et les additifs contenus dans les liquides Pastel peuvent obstruer et endommager de manière permanente les produits de refroidissement à eau tels que les radiateurs, les pompes, les refroidisseurs et les tuyaux. Cela peut également entraîner l'annulation de la garantie du fabricant.
La plaque arrière EK-Quantum Vector Strix RX 6800/6900 - Nickel est une plaque arrière usinée CNC en aluminium anodisé plaqué nickel, qui s'adapte à tous les waterblocks EK-Quantum Vector Strix RX 6800/6900.
La plaque arrière couvre toute la longueur du PCB de la carte graphique, sert d'ajout esthétique et fournit également un refroidissement passif pour l'arrière du module de régulation de tension (VRM), la VRAM et le cœur du GPU.
Livré avec :
- Plaque arrière EK-Quantum Vector RX Strix 6800/6900 - Nickel
- Mécanisme de montage (les vis de la plaque arrière sont dans le rabat de l'emballage)
- Pads thermiques
La plaque est fabriquée sur machine CNC et composée d'aluminum anodisé plaqué nickel.
Elle couvre la longueur totale de la carte graphique et sert de dissipateur passif pour la mémoire et VRM (Voltage Regulation Module) au dos de la carte.
Compatible uniquement avec les AMD® Radeon® 6700XT en complément du waterblock EK-Quantum Vector RX 6700XT
Livré avec :
- Plaque EK-Quantum Vector RX 6700XT - Nickel
- Système de fixation
- Pads thermiques
Le waterblock EK-Quantum Vector Strix RX 6800/6900 D-RGB est une évolution du waterblock 12V RGB avec un éclairage LED 5V D-RGB adressable individuellement.
Ce waterblock haute performance à couverture complète est conçu pour plusieurs cartes graphiques AMD® Radeon® ASUS Strix RX 6800, 6800XT, 6900XT.
Veuillez consulter le système de compatibilité en ligne Cooling Configurator pour une liste de compatibilité détaillée !
Le waterblock refroidit directement le GPU, la VRAM et le VRM (module de régulation de tension) car un liquide de refroidissement est acheminé directement sur ces zones critiques. Le waterblock est en contact avec les étages de puissance ainsi que les selfs d'inductance pour maximiser le refroidissement et minimiser les risques de gémissement de la bobine.
Ces waterblocks nouvellement développés présentent des chemins d'écoulement optimisés qui réduisent les instabilités hydrodynamiques et le vortex (points morts) à l'intérieur.
Les waterblocks EK® Vector Series utilisent un moteur de refroidissement Open Split-Flow qui s’est révélé être une solution supérieure pour les waterblocks GPU.
Il se caractérise par une faible restriction de débit hydraulique, ce qui signifie qu'il peut être utilisé avec des pompes à eau les plus faibles ou des pompes fonctionnant à basse vitesse tout en assurant des performances optimales.
La géométrie de la plaque à jets et de la structure des ailettes a été optimisée pour fournir une distribution uniforme du flux avec des pertes minimales et des performances optimales même en cas d'utilisation de scénarios de flux d'eau inversés.
Le réseau d'ailettes est peuplé de 35 microfins avec des microcanaux de 0,6 mm de large qui offrent des performances de refroidissement optimales, sans restrictions de débit inutiles ni risques de colmatage.
La base du waterblock est en cuivre électrolytique nickelé tandis que la partie supérieure est en acrylique de haute qualité.
L'étanchéité est assurée par des joints toriques en EPDM de haute qualité.
Les entretoises en laiton sont déjà préinstallées et permettent une procédure d'installation simple et sûre.
La pièce en bout de waterblock est éclairée par une bande de LED numérique adressable individuellement.
Ce waterblock est livré avec une extension PCI-E à un seul emplacement pour un look lisse et élégant. Le bloc est légèrement plus épais qu'une fente, pour éviter d'avoir une plaque de pont en acier entre le VRM et les parties centrales du bloc.
La base du bloc est usinée CNC en cuivre électrolytique nickelé de haute qualité, tandis que sa partie supérieure est usinée CNC en acrylique moulé semblable au verre. Ces waterblocks Vector GPU de 2ème génération disposent également de terminaux en acétal. L'étanchéité est assurée par des joints toriques en EPDM de haute qualité, tandis que les entretoises en laiton sont déjà préinstallées et permettent une procédure d'installation sûre et facile.
Ce produit est compatible avec les technologies de synchronisation RVB de tous les principaux fabricants de cartes mères.
La flèche indiquée sur le connecteur LED à 3 broches doit être alignée sur la marque +5V du connecteur D-RGB (adressable).
EKWB recommande l’achat d’une plaque arrière qui améliore l’apparence de vos cartes graphiques et procure également un refroidissement passif à la section VRM de la carte de circuit imprimé.
Le waterblock EK-Quantum Vector Strix RX 6800/6900 est compatible avec les versions Nickel et Noire des plaques arrière EK-Quantum Vector Strix 6800/6900.
Caractéristiques Techniques :
Filetage : 1/4"
Dimensions: (LxHxW) - 300x158x16.5mm
Livré sans embout
Livré avec :
- Waterblock EK-Vector Strix RX 6800/6900
- Mécanisme de montage avec entretoises en laiton
- Pate thermique EK-TIM Ectotherm (1g)
- 2 bouchons
- Clé allen 6,8,9mm
- Pads thermiques
- Livré sans embouts
La plaque arrière HEATKILLER® V eBC est un complément approprié aux refroidisseurs de cartes graphiques de la série HEATKILLER® V. Monté à l'arrière de la carte graphique, il améliore les performances de refroidissement et augmente la stabilité mécanique. Ceci est possible grâce à l'utilisation d'aluminium anodisé noir massif. Nous recommandons fortement la plaque arrière en combinaison avec le refroidisseur HEATKILLER®V pour AMD RX 6800/6900XT car elle forme un ensemble accrocheur.
La plaque arrière refroidit tous les composants pertinents à l'arrière du PCB, y compris le GPU et le convertisseur de tension (VRM). À cette fin, des coussinets de conduction thermique prédécoupés sont inclus dans la livraison. L'arrière de la plaque arrière est équipé d'entretoises électriquement isolantes pour un montage pratique sur la carte graphique. Le matériel de montage fourni est optimisé pour une utilisation avec un refroidisseur d'eau de la série HEATKILLER® V.
Données techniques:
Matériau : aluminium anodisé
Compatibilité:
AMD Radeon RX 6800, 6800XT 6900XT dans la disposition de référence
Contenu de la livraison :
1x HEATKILLER® V eBC - Plaque arrière pour AMD RX 6800/6900XT - Nickel
1x matériel de montage
