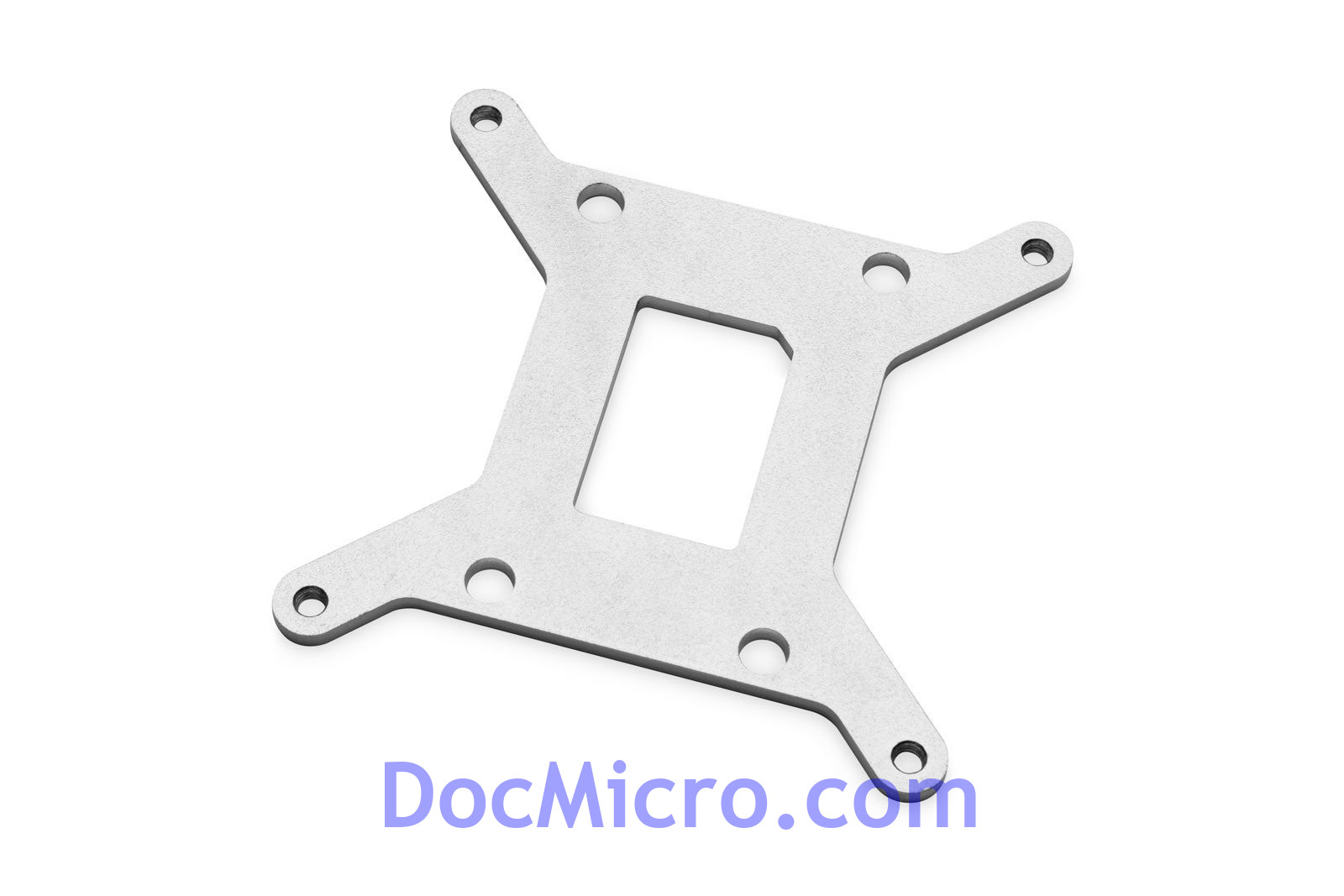

La plaque arrière EK-Quantum Velocity - LGA1700 est une plaque arrière pour les waterblocks EK-Quantum Velocity qui leur permet d'être montés sur les nouvelles cartes mères basées sur le socket Intel LGA 1700.
C'est le seul produit requis pour convertir votre waterblock CPU EK-Quantum Velocity en un refroidisseur compatible LGA-1700 afin de refroidir votre CPU Intel Alder Lake.
Compatible avec:
EK-Quantum Velocity - Cuivre + Plexi
EK-Quantum Velocity - Cuivre + Acétal
EK-Quantum Velocity - Nickel + Plexi
EK-Quantum Velocity - Nickel + Acétal
EK-Quantum Velocity D-RGB - Nickel + Plexi
EK-Quantum Velocity D-RGB - Nickel + Acétal
EK-Quantum Velocity D-RGB - Nickel + Plexi opaque
EK-Quantum Velocity D-RGB - Full Nickel
EK-Quantum Velocity Strike D-RGB - Nickel noir + Noir
EK-Quantum Velocity Strike D-RGB - Noir Mat + Argent
EK-Quantum Velocity Honor D-RGB - Nickel noir + Stars & Stripes
EK-Quantum Velocity Honor D-RGB - AMD Black Nickel + Stars & Stripes
Waterblock CPU EK-Classic 115x/20xx D-RGB
EK-Supremacy AX
Livré avec :
- Plaque arrière en métal pour les cartes mères basées sur socket Intel LGA 1700
- Isolation en caoutchouc pour la plaque arrière
Le EK-Quantum Momentum² ROG Maximus Z790 Extreme D-RGB - Plexi est un produit de classe Ultrablock de la gamme Quantum conçu pour la carte mère ASUS® ROG Maximus Z790 Extreme.
Il est doté du moteur de refroidissement EK-Quantum Velocity² hautes performances et primé, réputé pour sa faible restriction et ses hautes performances.
La conception complexe de ce monobloc offre un refroidissement optimal pour le processeur, le module de régulation de tension (VRM), le contrôleur LAN et le lecteur m.2 principal.
Conçu avec soin, ce monobloc exceptionnel représente la solution tout-en-un ultime, offrant des performances de refroidissement exceptionnelles pour une gamme diversifiée de processeurs, notamment les processeurs Intel® Core™ de 14e génération, Intel® Core™ de 13e génération et Intel® Core™ de 12e génération.
Ce produit Momentum² est conforme à la norme EK-Matrix7.
Il dispose de nombreuses fonctionnalités premium, dont certaines sont :
- Connexion directe au waterblock du GPU Vector² et aux ensembles de plaques arrière actives via des vannes de dérivation
- Capteurs de température
- Débitmètre de liquide
- Connexion directe à la zone de refroidissement par eau ROG
- Kit de remplacement ILM
Le EK-Quantum Momentum² ROG Maximus Z790 Extreme D-RGB – Plexi est exclusivement conçu pour la carte mère ASUS ROG Maximus Z790 Extreme basée sur un socket LGA 1700.
Pour assurer une intégration transparente avec la carte mère, le monobloc utilise une connexion pogo-pin fiable, éliminant le besoin de câbles supplémentaires et réduisant l'encombrement.
Ce produit de classe Ultrablock est construit à partir de deux parties.
Le premier est un dissipateur thermique massif en aluminium, usiné CNC à partir d'une brique d'aluminium massive d'environ 188 mm x 167,5 mm x 50 mm.
Ce dissipateur thermique est fixé et refroidi par la deuxième partie de ce produit via des tampons thermiques.
La deuxième partie est le monobloc réel qui apporte une pléthore de fonctionnalités avancées.
La base monobloc est en cuivre électrolytique nickelé, tandis que le dessus est en matériau acrylique moulé de haute qualité.
Zone de refroidissement à eau ROG
Avec une connexion directe à la zone de refroidissement à eau ROG, l'EK-Quantum Momentum² ROG Maximus Z790 Extreme D-RGB offre la commodité de lectures de paramètres complètes qui fournissent des informations essentielles, permettant aux utilisateurs d'avoir un contrôle total sur leur configuration de refroidissement liquide.
Ce monobloc assure une intégration transparente dans votre système.
Équipé de deux capteurs de température intégrés, il surveille avec précision les températures d'entrée et de sortie, permettant une mesure précise des différentiels de température.
De plus, le capteur de débit intégré fournit des mesures précises du débit du liquide de refroidissement, permettant aux utilisateurs d'ajuster avec précision les vitesses de pompe et d'atteindre l'équilibre parfait entre performances et acoustique.
Vannes de dérivation intégrées
Le monobloc dispose de quatre ports, dont deux sont équipés de vannes de dérivation intégrées.
Cette fonctionnalité innovante offre la flexibilité de choisir parmi trois configurations différentes lors de la construction d'un PC, permettant une personnalisation en fonction des préférences personnelles.
Approche n° 1 - Configuration standard
Dans la première configuration, les valves sont fermées et le monobloc fonctionne de manière standard, offrant des performances de refroidissement efficaces exclusivement au processeur.
Cependant, le retrait des bouchons de valve vous permet de déverrouiller deux configurations alternatives qui offrent une flexibilité accrue.
Approche n° 2 - Configuration de la connexion GPU
Dans la deuxième configuration, vous pouvez établir une connexion directe entre le monobloc et le waterblock GPU EK-Quantum Vector².
Le liquide de refroidissement circule à travers le monobloc dans le bloc GPU et à travers celui-ci jusqu'au monobloc.
Il est important de noter que les ports sont compatibles avec tous les waterblocks GPU EK, à l'exception des waterblocks GPU de la série Strix 40 qui nécessitent des raccords supplémentaires - 2 décalages rotatifs doubles de 21 mm plus un raccord rotatif standard à 90 degrés.
Montage horizontal du GPU
La configuration standard (horizontale) est également compatible avec les ensembles de plaques arrière actives Vector².
Il nécessite deux adaptateurs rotatifs à 90 degrés, deux rallonges mâle-femelle de 14 mm et quatre raccords pour les waterblocks GPU Vector².
Pour le kit ABP, aucun rallonge mâle-femelle n'est nécessaire.
Pour utiliser le kit ABP, un produit supplémentaire - EK-Quantum Momentum² ROG Maximus Z690/Z790 Extreme I/O Cover - Black est requis.
Montage vertical du GPU
Le montage vertical du kit ABP n'est pas pris en charge.
La configuration verticale du waterblock GPU nécessite 4 adaptateurs rotatifs à 90 degrés, deux rallonges mâle-femelle de 7 mm et quatre raccords pour les blocs d'eau GPU Vector².
Approche n° 3 - Configuration de la plaque de distribution
Alternativement, dans la troisième approche, vous pouvez explorer une configuration alternative utilisant une plaque de distribution, telle que la Hyperion Distroplate, pour créer un agencement de refroidissement liquide captivant et complexe, ajoutant une touche d'originalité à votre système.
Cette configuration comprend un tube entrant dans le port d'entrée du monobloc CPU, tandis que le monobloc se connecte au waterblock GPU via la vanne de dérivation de sortie, et après cela, le waterblock GPU se connecte à la plaque de distribution.
De plus, cette configuration prend en charge les GPU montés verticalement et régulièrement et est également compatible avec les ensembles de plaques arrière actives Vector² en orientation régulière.
Encore une fois, aucune compatibilité avec le montage vertical de l'ensemble ABP.
Pour utiliser le kit ABP, un produit supplémentaire – EK-Quantum Momentum² ROG Maximus Z690/Z790 Extreme I/O Cover – Black est requis.
Compatibilité avec l'écran LED ANIME MATRIX™
Le dissipateur thermique de rechange du monobloc est conçu pour accueillir parfaitement l'écran LED ANIME MATRIX™ d'origine de la carte mère sur le bouclier d'E/S.
Fabriqué en aluminium ELOX noir, cet ajout bien pensé préserve l'éclairage époustouflant de la carte mère et améliore l'attrait esthétique général de la carte mère Republic of Gamers.
Refroidissement hybride M.2
La plaque froide du monobloc intègre une plaque spécialisée qui agit comme un dissipateur thermique dédié pour le SSD M.2 principal, assurant un refroidissement hybride efficace et maximisant ses performances.
La plaque spécialisée est constamment refroidie par la plaque froide du monobloc, qui, à son tour, est activement refroidie par le liquide en circulation qui la traverse.
Cette conception offre une solution de refroidissement hybride efficace, optimisant les performances et la gestion de la température du SSD M.2 principal.
Kit de remplacement ILM
Ce monobloc comprend le kit de remplacement ILM avec une plaque arrière et un cadre de contact, qui peuvent être utilisés pour remplacer l'ILM d'origine de la carte mère, ce qui renforce la rigidité structurelle du socket, de la carte mère et même du processeur.
Le processus de remplacement est simple, impliquant le retrait de quelques vis pour remplacer l'ILM.
De plus, le kit permet l'installation du cadre tout en gardant le processeur dans le socket, protégeant les broches contre les dommages accidentels.
EK-Matrix7
EK-Quantum Momentum² ROG Maximus Z790 Extreme D-RGB - Special Edition suit la norme EK-Matrix7.
EK-Matrix7 ajoute une nouvelle dimension au refroidissement liquide des PC, où la hauteur des produits et la distance entre les ports sont gérées par incréments de 7 mm.
Cela signifie un alignement parfait des ports, moins de temps pour planifier la boucle, plier les tubes, et le résultat sera toujours une construction épique.
Spécifications techniques :
Dimensions : (L x H x l) : 151,65 x 112,3 x 32,7 mm
Longueur du câble D-RGB : 500 mm
Nombre de LED D-RGB : 8
Connecteur D-RGB standard à 3 broches (+ 5 V, données, bloqué, masse)
Compatibilité de la carte mère :
ASUS® ROG Maximus Z790 Extreme
Compatibilité CPU :
Intel® Core™ de 12e, 13e et 14e génération
Livré avec :
EK-Quantum Momentum² ROG Maximus Z790 Extreme D-RGB – Monobloc en plexiglas
Pièce de dissipateur thermique en aluminium
Pâte thermique EK-Loop NGP
Mécanisme de montage
Pads thermiques
Remplacement ILM EK-Quantum Velocity² – 1700
L'aphacool Eisblock XPX est la dernière génération de waterblock CPU.
Il offre non seulement des performances de refroidissement exceptionnelles, mais aussi de nombreuses façons de le personnaliser.
Le support de montage, le top en aluminium et même le logo peuvent être changés (3 coloris dipsonibles).
Points forts
- Performances de refroidissement les plus élevées
- Couvercle en aluminium élégant
- Options pour personnaliser son apparence
- Système breveté "Ramping" pour une performance accrue
La performance du refroidisseur XPX a été améliorée par rapport à son prédécesseur, le NexXxoS XP3.
Cela n'a été possible que parce qu'Alphacool a complètement re-développé le waterblock Eisblock XPX de la base.
D'une part, la structure des ailettes a été réduite à 0,2 mm et le nombre d'ailettes a été porté à 81.
Il en résulte une surface de refroidissement beaucoup plus grande à travers laquelle l'eau peut s'écouler.
Afin d'assurer une distribution uniforme de l'eau sur les ailettes de refroidissement, Alphacool a développé et breveté la rampe : Elle assure qu'il n'y a pas de turbulence dans le débit d'eau sur les ailettes de refroidissement, ce qui entraînerait une répartition inégale de l'eau sur les ailettes de refroidissement.
Alphacool a également utilisé un distributeur double pour assurer moins de résistance : associé à la rampe, cela signifie que la pression de la pompe joue peu ou pas de rôle dans la performance du refroidisseur. Vous pouvez éteindre la pompe et faire fonctionner votre système encore plus silencieusement sans perdre de puissance de refroidissement.
La partie inférieure de l'XP Eisblock a été optimisée pour les processeurs avec un grand "DIE", car la surface de refroidissement sur laquelle l'eau circule réellement a été agrandie à 34 x 32mm, ce qui signifie que refroidir les grands CPUs ne pose aucun problème.
La fixation a également été ajustée et simplifiée : De nouvelles fixations pour un éventuel nouveau socket peuvent facilement être intégégrées.
Les cadres en aluminium sont également de la même couleur que le refroidisseur lui-même.
Alphacool s'adresse aux utilisateurs qui recherchent des options personnalisées, car le corps en aluminium qui recouvre l'ensemble du refroidisseur peut être remplacé par un autre modèle de couleur différentes. Même la fixation peut être coordonné au reste. Pour le logo éclairé Alphacool, d'autres couleurs sont disponibles.
Un LED Blanc inséré dans le waterblock est inclus, il est alimenté via un connecteur d'alimentation 3 pins. Le fil d'alimentation est gainé noir.
De cette façon, chaque utilisateur peut construire un refroidisseur dans la couleur qu'il désire tout en possédant un - sinon le - refroidisseur CPU le plus performant sur le marché.
Caractéristiques techniques :
Matière : Aluminium / Nylon / plexi
Dimensions : 65 x 65 x 30mm
Filetage : 2x 1/4"
Pression de test : 2 Bar
Couleur : Transparent opaque
Compatibilité Intel : 1151, 1150, 1155, 1156, 755, 2066, 2011-3, 2011, 1366, 775, 2066, 1700
Compatibilité AMD : AM4, AM3+, AM3, AM2+, AM2, 939, FM2+, FM2, FM1, G34, 940
Livré avec :
1x waterblock CPU
Visserie et fixations
Livré sans embout
Le EK-Quantum Velocity² D-RGB - 1700 est le nouveau waterblock CPU hautes performances de qualité supérieure pour la nouvelle plate-forme Intel® socket LGA 1700.
Il est doté d'un moteur de refroidissement spécifique de nouvelle génération.
Ce waterblock CPU est conforme à EK-Matrix7 et est monté via un système EK Exact Mount en instance de brevet.
Moteur de refroidissement OptiFlow
Les waterblocks CPU de la série EK-Quantum Velocity² intègrent le moteur de refroidissement de nouvelle génération nommé OptiFlow.
Ils utilisent une combinaison spécifique de pression de montage et de géométrie de plaque froide adaptée à l'IHS et à la disposition des puces des processeurs Intel LGA 1700.
Une faible restriction de débit hydraulique permet à ces produits d'être utilisés dans des configurations utilisant des pompes à eau plus faibles ou des vitesses de pompe plus faibles pour un fonctionnement silencieux supplémentaire, tout en obtenant des performances optimales !
La plaque froide tournée est fabriquée avec précision pour couvrir efficacement l'IHS et exercer une pression sur la zone de la matrice.
Les waterblocks de la série Velocity² couvrent l'intégralité du socket tout en se conformant aux directives Intel concernant les zones de sécurité.
Matériaux et fabrication des waterblocks
La plaque froide est fabriquée à partir de cuivre électrolytique pur à 99,99% de la plus haute qualité, usiné avec précision pour le meilleur contact possible et le meilleur transfert de chaleur.
EK-Matrix7
L'EK-Quantum Velocity² est un produit compatible EK-Matrix7.
L'EK-Matrix7 est destiné à établir une nouvelle norme.
EK ajoute une nouvelle dimension au refroidissement liquide des PC, où la hauteur des produits et la distance entre les ports sont gérées par incréments de 7 mm.
Cela améliore l'alignement du produit et réduit le temps passé à planifier la boucle et à plier les tubes.
Grâce à la planification méticuleuse de nos produits, la construction d'un PC refroidi par liquide devient facile et amusant, tout comme les jeux de briques.
Montage en attente de brevet EK-Quantum Velocity²
L'EK-Exact Mount est un système de montage en instance de brevet conçu par EK dans la recherche d'un mécanisme de montage facile à utiliser, mais esthétique.
Il est composé de seulement trois pièces : la plaque arrière, les vis de montage et le waterblock lui-même.
Il est vissé à l'arrière, ce qui permet une esthétique avant transparente et propre sans qu'aucune vis ne perturbe l'harmonie de la forme.
Le système utilise des ressorts pré-tendus dissimulés dans le dessus du waterblock, donc avec seulement quelques tours d'écrous à oreilles, l'installation est terminée et vous obtenez la pression de montage exacte nécessaire.
Éclairage LED EK-Quantum Velocity² D-RGB
Ce produit est compatible avec toutes les technologies de synchronisation RVB adressables courantes de tous les principaux fabricants de cartes mères. Le marquage fléché sur le connecteur LED D-RGB à 3 broches doit être aligné avec le marquage +5V sur l'en-tête D-RGB.
14 LED RVB adressables sont cachées sous la pièce collante, qui agit comme un diffuseur.
Spécifications techniques :
- Longueur du câble D-RGB : 50cm
- Connecteur D-RGB en-tête de LED numérique 5V à 3 broches (Pinout : +5V | Numérique | Bloqué | Terre)
Compatibilité socket CPU :
- Intel LGA 1700
Livré avec :
- Waterblock CPU EK-Quantum Velocity²
- Mécanisme de montage universel pour processeur Exact Mount
- Plaque arrière EK-Velocity²
- Clé Allen de 2,5 mm (HEX)
- Jetplate pour LGA 1700
- Pâte thermique Thermal Grizzly Hydronaut (1g)
Le EK-Quantum Momentum² ROG Maximus Z790 Hero D-RGB est un monobloc Quantum Line spécialement conçu pour la carte mère ROG Maximus Z790 Hero, doté du tout nouveau moteur de refroidissement Velocity² à faible restriction et hautes performances.
Il s'agit d'une solution complète de refroidissement liquide tout-en-un (processeur et carte mère) pour les processeurs Intel® Alter Lake de 12e génération.
Ce monobloc Momentum² est conforme à la norme EK-Matrix7.
Ce monobloc utilise la dernière génération de moteur de refroidissement EK-Quantum Velocity² pour assurer le meilleur refroidissement possible du processeur sans réduire le flux vers les autres composants.
Le moteur de refroidissement OptiFlow utilise une combinaison spécifique de pression de montage et de géométrie de plaque froide adaptée à l'IHS et à la disposition des matrices des processeurs socket Intel LGA 1700.
Ce monobloc assure le refroidissement du module de régulation de tension et du processeur Intel® Core™ de 12e génération.
Le liquide coule directement sur toutes les zones critiques, offrant aux passionnés une excellente solution pour des overclocks élevés et stables.
Comme avec tous les monoblocs EK, l'EK-Quantum Momentum² ROG Maximus Z790 Hero D-RGB présente une conception à haut débit et peut être facilement utilisé avec le système utilisant des pompes à eau plus faibles ou des réglages de vitesse de pompe plus faibles.
La base du monobloc est en cuivre électrolytique nickelé tandis que le dessus est en matériau acrylique coulé de qualité.
Les entretoises à visser en laiton nickelé sont préinstallées et permettent une installation facile.
Contrairement à d'autres solutions sur le marché, il s'agit d'un véritable produit de refroidissement liquide monobloc, robuste et fiable qui ne nécessite que deux raccords pour un fonctionnement correct. Pour le CPU, veuillez utiliser la pâte thermique EK-TIM Ectotherm fournie (non conductrice d'électricité).
Ce produit est compatible avec le logiciel de contrôle ASUS AURA Sync. Le marquage fléché sur le connecteur LED à 3 broches doit être aligné avec le marquage +5V sur l'en-tête LED D-RGB adressable.
Spécifications techniques:
- Dimensions : (LxHxP) - 133 x 120.5 x 32 mm
- Longueur du câble D-RGB : 500 mm
- Nombre de LED D-RGB : 8
- Connecteur D-RGB standard 3 broches (+5V, Données, Bloqué, Masse)
Livré avec :
- Monobloc D-RGB EK-Quantum Momentum² ROG Maximus Z790 Hero
- Mécanisme de montage
- Graisse thermique EK-TIM Ectotherm
- Pads thermiques
- Plaque arrière
Le EK-Quantum Momentum² ROG Maximus Z790 Extreme D-RGB - Special Edition est un produit haut de gamme Quantum Line Ultrablock conçu pour la carte mère ASUS® ROG Maximus Z790 Extreme.
Il est équipé du moteur de refroidissement EK-Quantum Velocity² hautes performances et primé, réputé pour sa faible restriction et ses hautes performances.
La conception complexe de ce monobloc offre un refroidissement optimal pour le processeur, le module de régulation de tension (VRM), le contrôleur LAN et le disque m.2 principal.
Méticuleusement conçu, ce monobloc exceptionnel représente la solution tout-en-un ultime, offrant des performances de refroidissement exceptionnelles pour une gamme diversifiée de processeurs, notamment les processeurs Intel® Core™ de 13e génération et Intel Core de 12e génération.
Ce produit Momentum² est conforme à la norme EK-Matrix7.
Il possède de nombreuses fonctionnalités premium, parmi lesquelles :
Connexion directe au waterblock GPU Vector² et aux ensembles de plaques arrière actives via des vannes de dérivation
Capteurs de température
Débitmètre de liquide
Connexion directe à la zone de watercooling ROG
Capacité de refroidissement direct en option
L'EK-Quantum Momentum² ROG Maximus Z790 Extreme D-RGB - Special Edition est exclusivement conçu pour la carte mère ASUS ROG Maximus Z790 Extreme basée sur un socket LGA 1700.
Pour garantir une intégration transparente avec la carte mère, le monobloc utilise une connexion pogo-pin fiable, éliminant le besoin de câbles supplémentaires et réduisant l'encombrement.
Ce produit de classe Ultrablock est construit en deux parties :
Le premier est un dissipateur thermique en aluminium massif, usiné CNC à partir d'une brique d'aluminium massive d'environ 188 mm x 167,5 mm x 50 mm. Ce dissipateur thermique est fixé et refroidi par la deuxième partie de ce produit via des pads thermiques.
La deuxième partie est le véritable monobloc qui apporte une pléthore de fonctionnalités avancées. La base monobloc est en cuivre électrolytique nickelé, tandis que le dessus est en acrylique coulé de haute qualité.
Zone de refroidissement par eau ROG
Avec une connexion directe à la zone de refroidissement par eau ROG, l'EK-Quantum Momentum² ROG Maximus Z790 Extreme D-RGB offre la commodité d'affichages complets des paramètres qui fournissent des informations essentielles, permettant aux utilisateurs d'avoir un contrôle complet sur leur configuration de refroidissement liquide.
Ce monobloc assure une intégration transparente dans votre système.
Équipé de deux capteurs de température intégrés, il surveille avec précision les températures d'entrée et de sortie, permettant une mesure précise des écarts de température.
De plus, le capteur de débit intégré fournit des mesures précises du débit du liquide de refroidissement, permettant aux utilisateurs d'affiner la vitesse de la pompe et d'atteindre l'équilibre parfait entre performances et acoustique.
Vannes de dérivation intégrées
Le monobloc comporte quatre ports, dont deux sont équipés de vannes de dérivation intégrées.
Cette fonctionnalité innovante offre la possibilité de choisir parmi trois configurations différentes lors de la construction d'un PC, permettant une personnalisation en fonction des préférences personnelles.
Approche n°1
Dans la première configuration, les vannes sont fermées et le monobloc fonctionne de manière standard, offrant des performances de refroidissement efficaces exclusivement au processeur.
Cependant, le retrait des bouchons de valve permet de débloquer deux configurations alternatives offrant une flexibilité accrue.
Approche n°2
Dans la deuxième configuration, vous pouvez établir une connexion directe entre le monobloc et le waterblock GPU EK-Quantum Vector².
Le liquide de refroidissement circule à travers le monobloc dans le bloc GPU et à travers celui-ci vers le monobloc.
Il est important de noter que les ports sont compatibles avec tous les waterblocks GPU EK, à l'exception des waterblocks GPU de la série Strix 40 qui nécessitent des raccords supplémentaires – 2 x doubles décalages rotatifs de 21 mm plus un raccord rotatif régulier à 90 degrés.
Support GPU horizontal
La configuration régulière (horizontale) est également compatible avec les ensembles de plaques arrière actives Vector².
Il nécessite deux adaptateurs rotatifs à 90 degrés, deux rallonges mâle-femelle de 14 mm et quatre raccords pour les waterblocks GPU Vector², et pour l'ensemble ABP, aucune rallonge mâle-femelle n'est nécessaire. Pour utiliser l'ensemble ABP, un produit supplémentaire – EK-Quantum Momentum² ROG Maximus Z690/Z790 Extreme I/O Cover – Noir est requis.
Support GPU vertical
Le montage vertical de l’ensemble ABP n’est pas pris en charge. La configuration verticale du waterblock GPU nécessite 4 adaptateurs rotatifs à 90 degrés, deux rallonges mâle-femelle de 7 mm et quatre raccords pour les waterblocks GPU Vector².
Approche n°3
Alternativement, dans la troisième approche, vous pouvez explorer une configuration alternative utilisant une plaque de distribution, telle que l'Hyperion Distroplate, pour créer un arrangement de refroidissement liquide captivant et complexe, ajoutant une touche d'unicité à votre système.
Cette configuration comprend un tube entrant dans le port d'entrée du monobloc du processeur, tandis que le monobloc se connecte au bloc GPU via la vanne de dérivation de sortie, et après cela, le waterblock du GPU se connecte à la plaque de distribution.
De plus, cette configuration prend en charge les GPU à montage vertical et standard et est également compatible avec les ensembles de plaques arrière actives Vector² en orientation régulière.
Encore une fois, aucune compatibilité avec le montage vertical de l'ensemble ABP. Pour utiliser l'ensemble ABP, un produit supplémentaire – EK-Quantum Momentum² ROG Maximus Z690/Z790 Extreme I/O Cover – Noir est requis.
Compatibilité de l'écran LED ANIME MATRIX™
Le dissipateur thermique de rechange du monobloc est conçu pour s'adapter parfaitement à l'AFFICHAGE LED ANIME MATRIX™ d'origine de la carte mère sur le blindage E/S.
Fabriqué en aluminium ELOX noir, cet ajout bien pensé préserve l'éclairage époustouflant de la carte mère et améliore l'attrait esthétique global de la carte mère Republic of Gamers.
Refroidissement hybride M.2
La plaque froide du monobloc intègre une plaque spécialisée qui agit comme un dissipateur thermique dédié pour le SSD M.2 principal, garantissant un refroidissement hybride efficace et maximisant ses performances. La plaque spécialisée est constamment refroidie par la plaque froide du monobloc, qui, à son tour, est activement refroidie par le liquide en circulation qui la traverse. Cette conception offre une solution de refroidissement hybride efficace, optimisant les performances et la gestion de la température du SSD M.2 principal.
Kit de remplacement ILM
Ce monobloc comprend le kit de remplacement ILM avec une plaque arrière et un cadre de contact, qui pourrait être utilisé pour remplacer l'ILM d'origine de la carte mère, qui renforce la rigidité structurelle du socket, de la carte mère et même du processeur.
Le processus de remplacement est simple, impliquant le retrait de quelques vis pour remplacer l'ILM. De plus, le kit permet l'installation du cadre tout en gardant le processeur dans le socket, protégeant ainsi les broches des dommages accidentels.
Compatibilité du kit de filière directe et du déliding
Le monobloc offre une capacité unique de transformer le refroidissement en un type à puce directe, libérant ainsi tout le potentiel du processeur.
Cette technique implique le retrait du dissipateur de chaleur intégré (IHS) et le refroidissement direct de la puce en silicium à l'aide d'un waterblock CPU.
Pour faciliter ce processus, le package comprend un outil de déliding spécialisé LGA 1700.
Conçu pour les passionnés recherchant des performances améliorées, le kit de mise à niveau EK-Quantum Velocity² Direct Die - 1700 comprend divers composants qui fonctionnent en synergie pour augmenter les capacités de refroidissement et maximiser le potentiel du processeur grâce au refroidissement direct de la puce.
Ces composants comprennent une plaque froide de remplacement, une mousse de protection, une plaque à jet, un nouveau jeu de vis et une plaque arrière anodisée noire avec un cadre de remplacement ILM Direct Die attaché.
EK-Matrix7
Le EK-Quantum Momentum² ROG Maximus Z790 Extreme D-RGB - Special Edition suit la norme EK-Matrix7.
EK-Matrix7 ajoute une nouvelle dimension au refroidissement liquide des PC, où la hauteur des produits et la distance entre les ports sont gérées par incréments de 7 mm. Cela signifie un alignement parfait des ports, moins de temps à planifier la boucle, à plier les tubes, et le résultat sera toujours une construction épique.
Spécifications techniques :
- Dimensions : (LxHxL) - 151,65 x 112,3 x 32,7 mm
Livré avec :
- EK-Quantum Momentum² ROG Maximus Z790 Extreme D-RGB - Monobloc édition spéciale
- Pièce de dissipateur thermique en aluminium
- Thermal Grizzly Hydronaut
- Mécanisme de montage
- Pads thermiques
- EK-Quantum Velocity² ILM Replacement - 1700
- EK-Quantum Velocity² IHS Removal Tool - 1700
- EK-Quantum Velocity² Direct Die - 1700 Upgrade Kit
RSS News
Facebook
;){kind=link}
