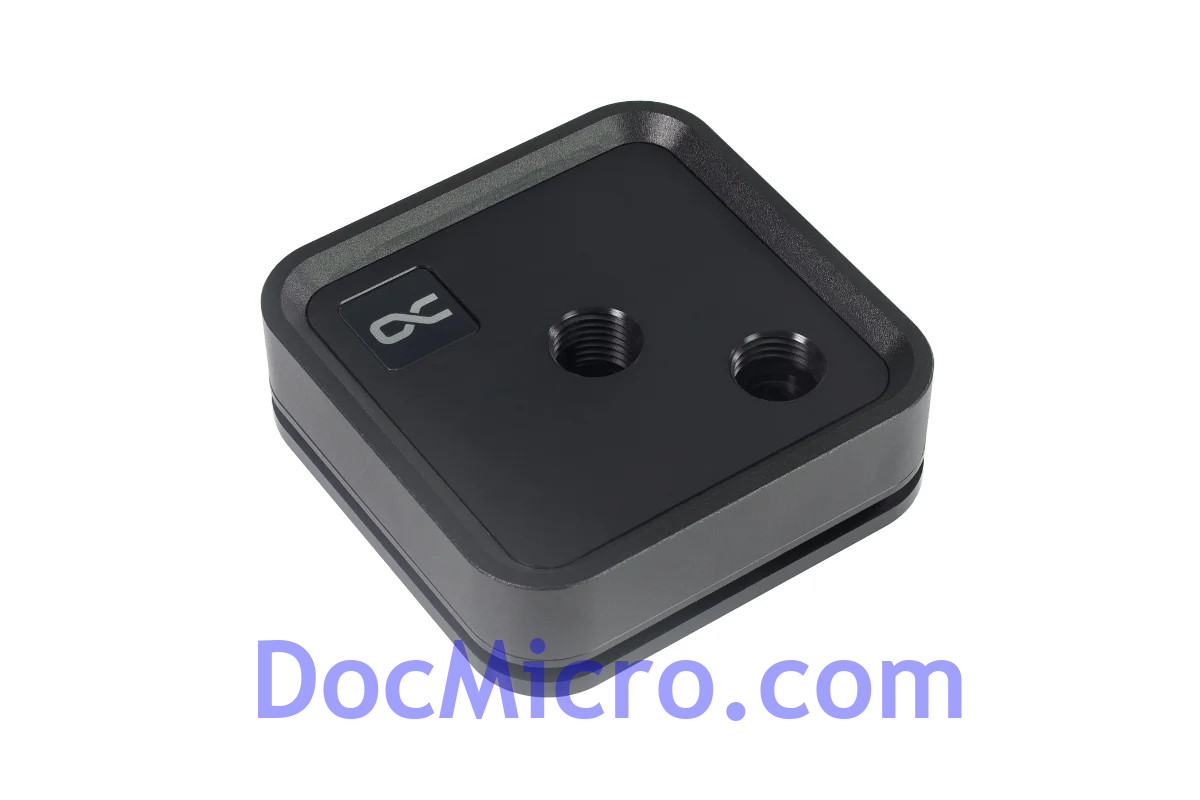

Avec le Core 1 LT, Alphacool présente la version allégée du waterbock pour CPU Core 1 qui a fait ses preuves. Logé dans un boîtier en polymère, le Core 1 LT utilise également la combinaison fiable de la technologie 3D jetplate et cross slot. Cela lui permet de dissiper efficacement l'énorme chaleur résiduelle des derniers processeurs de bureau. Avec son design élégant, il s'intègre parfaitement à tout système de refroidissement liquide. Le nouveau système de montage est également inclus et simplifie l'installation avec les processeurs Intel et AMD.
Le meilleur de l’ancien dans du nouveau
Alphacool combine le meilleur des deux mondes avec la série de refroidisseurs lquide Core 1. En plus de la nouvelle plaque de jet 3D, Alphacool revient à ses racines en répartissant le liquide de refroidissement de manière uniforme sur la base du refroidisseur redessiné grâce à la technologie éprouvée des fentes transversales. À l'intérieur du refroidisseur, des joints toriques assurent un débit d'eau précis et garantissent ainsi un refroidissement efficace. La base en cuivre nickelé du refroidisseur a été élargie pour couvrir entièrement les CPU de grande taille.
Nouveau système de fixation
Le système de montage a également été revu. Par rapport aux modèles Alphacool précédents, il nécessite moins de vis. Tout d'abord, le prémontage de la plaque arrière (Intel) est effectué à l'aide de quatre entretoises. Ensuite, la pâte thermique est appliquée sur le processeur. Ensuite, le cadre de montage correspondant est placé sur le refroidisseur de CPU et fixé à l'aide de quatre écrous sur les entretoises.
Le design Core
Le design fonctionnel et élégant est un élément central de la série Core d'Alphacool. L'accent est mis sur la performance de refroidissement à un prix raisonnable. Les coins arrondis ajoutent une touche parfaite à l'ensemble. Le Core 1 LT est disponible en version non lumineuse et transparente aRGB.
Compatibilité :
AMD : AM4 / AM5
Intel : LGA 1700
| Données techniques | |
| Dimensions (L x l x H) | 71,80 x 71,80 x 28,05 mm |
| Matériau du refroidisseur | cuivre nickelé |
| Matériau du dessus du refroidisseur | acétal |
| Matériau des filetages | acétal |
| Filetages | 2x G1/4“ |
| Épaisseur des ailettes | 0,4 mm |
| Distance entre les ailettes | 0,4 mm |
| Testé sous pression | 0,8 bar |
| Température de fonctionnement max. | 60°C |
| Poids | 250 g |
| Couleur | noir |
Remarque sur l'utilisation
A n'utiliser qu'en combinaison avec des liquides de refroidissement à eau clairs et transparents. Les particules et les additifs contenus dans les liquides Pastell peuvent obstruer et endommager durablement les produits de refroidissement à eau tels que les radiateurs, les pompes, les radiateurs et les tuyaux. Cela peut également entraîner l'annulation de la garantie du fabricant.
Alphacool présente le Core 1, la nouvelle génération de refroidissement liquide pour les processeurs.
Les derniers processeurs de bureau deviennent de plus en plus puissants, mais produisent également de plus en plus de chaleur résiduelle.
Le Core 1 résout ce problème de manière fiable grâce à sa toute nouvelle 3DJetplate, qui est également utilisée dans les applications industrielles.
Ce waterblock CPU, entièrement métallique, ne séduit pas seulement par son design tout particulièrement épuré mais aussi pour son nouveau système de montage qui simplifie grandement son installation.
Le meilleur des anciennes et nouvelles technologies
Alphacool réunit le meilleur des deux mondes avec le Core 1.
En plus de la nouvelle plaque 3D-Jetplate, Alphacool revient à ses racines en utilisant une technique audacieuse de répartition du liquide de refroidissement à fentes croisées pour répartir uniformément le liquide de refroidissement sur la base qui a été totalement redessinée.
À l'intérieur du refroidisseur, des joints toriques assurent un flux d'eau précis pour un refroidissement efficace.
Le boîtier du Core 1 est usiné à partir d'un bloc de laiton de haute qualité et comprend des connecteurs nickelés.
La base en cuivre du refroidisseur, également nickelée, a été agrandie pour assurer une couverture complète des grands CPU.
Nouveau système de montage
Le système de montage a également été revu.
Comparé aux modèles précédents d'Alphacool, il nécessite moins de vis.
Tout d'abord, le pré-assemblage de la plaque arrière (Intel) est effectué avec quatre entretoises.
Ensuite, la pâte thermique est appliquée sur le CPU.
Puis, le cadre de montage correspondant est placé sur le refroidisseur de CPU et, enfin, fixé avec quatre écrous sur les entretoises.
Design du Core
Le design fonctionnel et élégant est un élément clé de la série Core d'Alphacool.
Les connecteurs nickelés et la ligne de contour discrète se distinguent du boîtier en laiton de haute qualité.
Les coins arrondis ajoutent la touche parfaite à l'aspect global.
Le Core 1 est disponible dans différentes variantes de couleur, ainsi que dans des modèles Aurora aRGB discrètement illuminés.
Compatibilité :
Intel : LGA 1700
AMD : AM4 / AM5
Caractéristiques Techniques :
Dimensions : 72 x 72 x 26,50mm
Matériaux refroidisseur : cuivre nickelé
Matériaux du dessus du refroidisseur : Laiton
Matière filetage : Laiton nickelé
Filetages : 2 x G1/4“
Epaisseur des ailettes : 0,4mm
Distance des ailettes : 0,4mm
Pression testée : 0,8 bar
Température maximale de travail : 60°C
Poids : 540g
Couleur : Argent
Le EK-Quantum Momentum² ROG Maximus Z790 Extreme D-RGB - Special Edition est un produit haut de gamme Quantum Line Ultrablock conçu pour la carte mère ASUS® ROG Maximus Z790 Extreme.
Il est équipé du moteur de refroidissement EK-Quantum Velocity² hautes performances et primé, réputé pour sa faible restriction et ses hautes performances.
La conception complexe de ce monobloc offre un refroidissement optimal pour le processeur, le module de régulation de tension (VRM), le contrôleur LAN et le disque m.2 principal.
Méticuleusement conçu, ce monobloc exceptionnel représente la solution tout-en-un ultime, offrant des performances de refroidissement exceptionnelles pour une gamme diversifiée de processeurs, notamment les processeurs Intel® Core™ de 13e génération et Intel Core de 12e génération.
Ce produit Momentum² est conforme à la norme EK-Matrix7.
Il possède de nombreuses fonctionnalités premium, parmi lesquelles :
Connexion directe au waterblock GPU Vector² et aux ensembles de plaques arrière actives via des vannes de dérivation
Capteurs de température
Débitmètre de liquide
Connexion directe à la zone de watercooling ROG
Capacité de refroidissement direct en option
L'EK-Quantum Momentum² ROG Maximus Z790 Extreme D-RGB - Special Edition est exclusivement conçu pour la carte mère ASUS ROG Maximus Z790 Extreme basée sur un socket LGA 1700.
Pour garantir une intégration transparente avec la carte mère, le monobloc utilise une connexion pogo-pin fiable, éliminant le besoin de câbles supplémentaires et réduisant l'encombrement.
Ce produit de classe Ultrablock est construit en deux parties :
Le premier est un dissipateur thermique en aluminium massif, usiné CNC à partir d'une brique d'aluminium massive d'environ 188 mm x 167,5 mm x 50 mm. Ce dissipateur thermique est fixé et refroidi par la deuxième partie de ce produit via des pads thermiques.
La deuxième partie est le véritable monobloc qui apporte une pléthore de fonctionnalités avancées. La base monobloc est en cuivre électrolytique nickelé, tandis que le dessus est en acrylique coulé de haute qualité.
Zone de refroidissement par eau ROG
Avec une connexion directe à la zone de refroidissement par eau ROG, l'EK-Quantum Momentum² ROG Maximus Z790 Extreme D-RGB offre la commodité d'affichages complets des paramètres qui fournissent des informations essentielles, permettant aux utilisateurs d'avoir un contrôle complet sur leur configuration de refroidissement liquide.
Ce monobloc assure une intégration transparente dans votre système.
Équipé de deux capteurs de température intégrés, il surveille avec précision les températures d'entrée et de sortie, permettant une mesure précise des écarts de température.
De plus, le capteur de débit intégré fournit des mesures précises du débit du liquide de refroidissement, permettant aux utilisateurs d'affiner la vitesse de la pompe et d'atteindre l'équilibre parfait entre performances et acoustique.
Vannes de dérivation intégrées
Le monobloc comporte quatre ports, dont deux sont équipés de vannes de dérivation intégrées.
Cette fonctionnalité innovante offre la possibilité de choisir parmi trois configurations différentes lors de la construction d'un PC, permettant une personnalisation en fonction des préférences personnelles.
Approche n°1
Dans la première configuration, les vannes sont fermées et le monobloc fonctionne de manière standard, offrant des performances de refroidissement efficaces exclusivement au processeur.
Cependant, le retrait des bouchons de valve permet de débloquer deux configurations alternatives offrant une flexibilité accrue.
Approche n°2
Dans la deuxième configuration, vous pouvez établir une connexion directe entre le monobloc et le waterblock GPU EK-Quantum Vector².
Le liquide de refroidissement circule à travers le monobloc dans le bloc GPU et à travers celui-ci vers le monobloc.
Il est important de noter que les ports sont compatibles avec tous les waterblocks GPU EK, à l'exception des waterblocks GPU de la série Strix 40 qui nécessitent des raccords supplémentaires – 2 x doubles décalages rotatifs de 21 mm plus un raccord rotatif régulier à 90 degrés.
Support GPU horizontal
La configuration régulière (horizontale) est également compatible avec les ensembles de plaques arrière actives Vector².
Il nécessite deux adaptateurs rotatifs à 90 degrés, deux rallonges mâle-femelle de 14 mm et quatre raccords pour les waterblocks GPU Vector², et pour l'ensemble ABP, aucune rallonge mâle-femelle n'est nécessaire. Pour utiliser l'ensemble ABP, un produit supplémentaire – EK-Quantum Momentum² ROG Maximus Z690/Z790 Extreme I/O Cover – Noir est requis.
Support GPU vertical
Le montage vertical de l’ensemble ABP n’est pas pris en charge. La configuration verticale du waterblock GPU nécessite 4 adaptateurs rotatifs à 90 degrés, deux rallonges mâle-femelle de 7 mm et quatre raccords pour les waterblocks GPU Vector².
Approche n°3
Alternativement, dans la troisième approche, vous pouvez explorer une configuration alternative utilisant une plaque de distribution, telle que l'Hyperion Distroplate, pour créer un arrangement de refroidissement liquide captivant et complexe, ajoutant une touche d'unicité à votre système.
Cette configuration comprend un tube entrant dans le port d'entrée du monobloc du processeur, tandis que le monobloc se connecte au bloc GPU via la vanne de dérivation de sortie, et après cela, le waterblock du GPU se connecte à la plaque de distribution.
De plus, cette configuration prend en charge les GPU à montage vertical et standard et est également compatible avec les ensembles de plaques arrière actives Vector² en orientation régulière.
Encore une fois, aucune compatibilité avec le montage vertical de l'ensemble ABP. Pour utiliser l'ensemble ABP, un produit supplémentaire – EK-Quantum Momentum² ROG Maximus Z690/Z790 Extreme I/O Cover – Noir est requis.
Compatibilité de l'écran LED ANIME MATRIX™
Le dissipateur thermique de rechange du monobloc est conçu pour s'adapter parfaitement à l'AFFICHAGE LED ANIME MATRIX™ d'origine de la carte mère sur le blindage E/S.
Fabriqué en aluminium ELOX noir, cet ajout bien pensé préserve l'éclairage époustouflant de la carte mère et améliore l'attrait esthétique global de la carte mère Republic of Gamers.
Refroidissement hybride M.2
La plaque froide du monobloc intègre une plaque spécialisée qui agit comme un dissipateur thermique dédié pour le SSD M.2 principal, garantissant un refroidissement hybride efficace et maximisant ses performances. La plaque spécialisée est constamment refroidie par la plaque froide du monobloc, qui, à son tour, est activement refroidie par le liquide en circulation qui la traverse. Cette conception offre une solution de refroidissement hybride efficace, optimisant les performances et la gestion de la température du SSD M.2 principal.
Kit de remplacement ILM
Ce monobloc comprend le kit de remplacement ILM avec une plaque arrière et un cadre de contact, qui pourrait être utilisé pour remplacer l'ILM d'origine de la carte mère, qui renforce la rigidité structurelle du socket, de la carte mère et même du processeur.
Le processus de remplacement est simple, impliquant le retrait de quelques vis pour remplacer l'ILM. De plus, le kit permet l'installation du cadre tout en gardant le processeur dans le socket, protégeant ainsi les broches des dommages accidentels.
Compatibilité du kit de filière directe et du déliding
Le monobloc offre une capacité unique de transformer le refroidissement en un type à puce directe, libérant ainsi tout le potentiel du processeur.
Cette technique implique le retrait du dissipateur de chaleur intégré (IHS) et le refroidissement direct de la puce en silicium à l'aide d'un waterblock CPU.
Pour faciliter ce processus, le package comprend un outil de déliding spécialisé LGA 1700.
Conçu pour les passionnés recherchant des performances améliorées, le kit de mise à niveau EK-Quantum Velocity² Direct Die - 1700 comprend divers composants qui fonctionnent en synergie pour augmenter les capacités de refroidissement et maximiser le potentiel du processeur grâce au refroidissement direct de la puce.
Ces composants comprennent une plaque froide de remplacement, une mousse de protection, une plaque à jet, un nouveau jeu de vis et une plaque arrière anodisée noire avec un cadre de remplacement ILM Direct Die attaché.
EK-Matrix7
Le EK-Quantum Momentum² ROG Maximus Z790 Extreme D-RGB - Special Edition suit la norme EK-Matrix7.
EK-Matrix7 ajoute une nouvelle dimension au refroidissement liquide des PC, où la hauteur des produits et la distance entre les ports sont gérées par incréments de 7 mm. Cela signifie un alignement parfait des ports, moins de temps à planifier la boucle, à plier les tubes, et le résultat sera toujours une construction épique.
Spécifications techniques :
- Dimensions : (LxHxL) - 151,65 x 112,3 x 32,7 mm
Livré avec :
- EK-Quantum Momentum² ROG Maximus Z790 Extreme D-RGB - Monobloc édition spéciale
- Pièce de dissipateur thermique en aluminium
- Thermal Grizzly Hydronaut
- Mécanisme de montage
- Pads thermiques
- EK-Quantum Velocity² ILM Replacement - 1700
- EK-Quantum Velocity² IHS Removal Tool - 1700
- EK-Quantum Velocity² Direct Die - 1700 Upgrade Kit
L'outil de rodage pour processeurs Intel de 13e/14e génération permet de roder le dissipateur thermique en toute sécurité.
Le processeur est simplement monté sur l'outil de rodage à l'aide des vis fournies.
Les tolérances de l'outil de rodage permettent de meuler le dissipateur thermique de 0,2 millimètre.
L'outil de rodage de 13e/14e génération est compatible avec les processeurs Intel Core de 12e génération.
Du papier de verre de granulométrie 400, 1200 et 2500 est inclus.
- Simplifie le ponçage du processeur
- Pour Intel Core de 13e/14e génération (compatible avec la 12e génération)
- Verre acrylique fraisé CNC
- Kit complet avec papier de verre
- Utilisation unique recommandée
Sur l'outil de rodage, le verre acrylique présente des stries autour du processeur.
Ces stries ont une hauteur de 0,2 millimètre.
Une fois les stries complètement éliminées, arrêtez le ponçage.
Les processeurs de la 12e et 13e génération sont compatibles avec les cadres de contact de la 12e, 13e et 14e génération, à condition qu'ils ne soient pas meulés de plus de 0,2 millimètre.
Attention : veuillez noter que le meulage du processeur annule la garantie. Pour garantir la plus grande surface de contact possible entre l'ILM et la plaque de base du refroidisseur de processeur, cette dernière doit également être meulée.
Contenu de la livraison :
1x outil de rodage
4x vis
4x rondelles PU
1x clé à six pans creux 2,5 mm
1x papier de verre grain 400
1x papier de verre grain 1 200
1x papier de verre grain 2 500
Le EK-Quantum Momentum² ROG Maximus Z790 Hero D-RGB est un monobloc Quantum Line spécialement conçu pour la carte mère ROG Maximus Z790 Hero, doté du tout nouveau moteur de refroidissement Velocity² à faible restriction et hautes performances.
Il s'agit d'une solution complète de refroidissement liquide tout-en-un (processeur et carte mère) pour les processeurs Intel® Alter Lake de 12e génération.
Ce monobloc Momentum² est conforme à la norme EK-Matrix7.
Ce monobloc utilise la dernière génération de moteur de refroidissement EK-Quantum Velocity² pour assurer le meilleur refroidissement possible du processeur sans réduire le flux vers les autres composants.
Le moteur de refroidissement OptiFlow utilise une combinaison spécifique de pression de montage et de géométrie de plaque froide adaptée à l'IHS et à la disposition des matrices des processeurs socket Intel LGA 1700.
Ce monobloc assure le refroidissement du module de régulation de tension et du processeur Intel® Core™ de 12e génération.
Le liquide coule directement sur toutes les zones critiques, offrant aux passionnés une excellente solution pour des overclocks élevés et stables.
Comme avec tous les monoblocs EK, l'EK-Quantum Momentum² ROG Maximus Z790 Hero D-RGB présente une conception à haut débit et peut être facilement utilisé avec le système utilisant des pompes à eau plus faibles ou des réglages de vitesse de pompe plus faibles.
La base du monobloc est en cuivre électrolytique nickelé tandis que le dessus est en matériau acrylique coulé de qualité.
Les entretoises à visser en laiton nickelé sont préinstallées et permettent une installation facile.
Contrairement à d'autres solutions sur le marché, il s'agit d'un véritable produit de refroidissement liquide monobloc, robuste et fiable qui ne nécessite que deux raccords pour un fonctionnement correct. Pour le CPU, veuillez utiliser la pâte thermique EK-TIM Ectotherm fournie (non conductrice d'électricité).
Ce produit est compatible avec le logiciel de contrôle ASUS AURA Sync. Le marquage fléché sur le connecteur LED à 3 broches doit être aligné avec le marquage +5V sur l'en-tête LED D-RGB adressable.
Spécifications techniques:
- Dimensions : (LxHxP) - 133 x 120.5 x 32 mm
- Longueur du câble D-RGB : 500 mm
- Nombre de LED D-RGB : 8
- Connecteur D-RGB standard 3 broches (+5V, Données, Bloqué, Masse)
Livré avec :
- Monobloc D-RGB EK-Quantum Momentum² ROG Maximus Z790 Hero
- Mécanisme de montage
- Graisse thermique EK-TIM Ectotherm
- Pads thermiques
- Plaque arrière
Le but du cache E/S EK-Quantum Momentum² ROG Maximus Z690/Z790 Extreme - Noir est de remplacer le cache E/S de la carte mère d'origine et de permettre le montage des ensembles Vector² ABP (Active Backplate).
Le blindage E/S est entièrement compatible avec :
ROG Maximus Z690 Extrême
ROG Maximus Z790 Extrême
ROG Maximus Z690 Extreme Glacial
Il s'agit d'un couvercle métallique spécial qui remplace le couvercle d'origine et permet de monter l'ensemble Vector² ABP.
L'élégant bouclier en aluminium noir ELOX est méticuleusement conçu pour compléter parfaitement le design de la carte mère.
Spécifications techniques :
Dimensions : (LxHxL) - 295,70 x 30,20 x 21,40 mm
Matériau : aluminium anodisé sablé noir.
Livré avec :
Cache E/S EK-Quantum Momentum² ROG Maximus Z690/Z790 Extreme - Noir
3x vis M2x4
