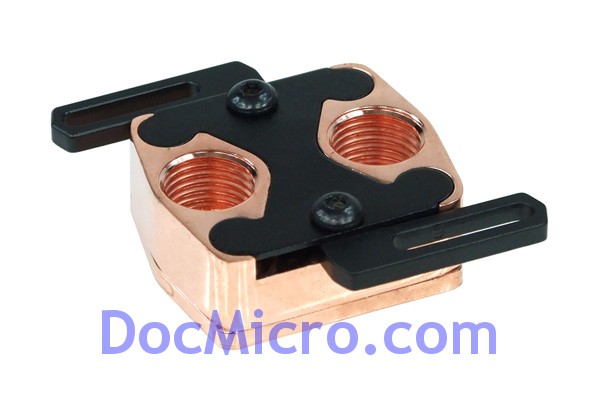

Waterblock compatible avec toutes les cartes mères connues - Northbridge et Southbridge, GPU NVIDIA® et ATI®
Ceci est rendu possible grâce au système de montage très souple avec les supports de montage pivotant.
Un supports supplémentaires est inclus pour couvrir tous les besoins de montage.
Aperçu des caractéristiques :
Waterblock universel chipset et GPU
Plaque supérieure fabriqué à partir de POM solide
Plaque de refroidissement en cuivre avec ailettes de refroidissement usinées
Supports de montage en aluminium de 3mm d'épaisseur avec façade décorative en aluminium
Caractéristiques techniques :
dimensions : 35x40x15mm (avec tête de vis 16,65 mm)
Débit : 5 litres par minute
Filetages : 1/4"
Poids: 46g
Contenu de l'emballage :
1 Waterblock
Pâte thermique
Visserie nécessaire pour le montage
Les nouveaux waterblocks Vector² résolvent sans effort le problème de la génération de chaleur excessive, lors de charges élevées, à la fois sur le cœur du GPU, le module de régulation de tension et la VRAM GDDR6X des cartes graphiques MSI Trio & MSI SUPRIM RTX 4090.
Le package contient désormais :
Un waterblock GPU performant de dernière génération
Plaque arrière usinée CNC de qualité supérieure.
Mécanisme de montage
Pâte thermique
Pads thermiques
Outil de libération du câble d'alimentation GPU et PCI
Pour la première fois, une plaque arrière noire à couverture complète est incluse avec le waterblock GPU.
Son profil distinctif en forme de L enferme l'ensemble du GPU tout en augmentant la surface de refroidissement. La plaque arrière est également livrée avec des vis de plaque arrière imperdables préinstallées qui simplifient l'installation. Ils garantissent que la bonne taille de vis est toujours utilisée là où elle est nécessaire.
Le nouveau look des waterblocks de nouvelle génération est dominé par des lignes droites minimalistes.
Une plaque froide en cuivre de 11 mm d'épaisseur est utilisée pour tous les waterblocks GPU Vector².
Pour les versions Plexi, l'éclairage D-RGB est désormais déployé sur le bord le plus long du waterblock pour une luminosité améliorée sous tous les angles de vue.
Le PCB LED est dissimulé à l'intérieur d'une extrusion d'aluminium.
Le Matrix7 standardise les dimensions des produits, y compris la position et l'espacement des orifices, rendant l'assemblage de la boucle de refroidissement liquide plus intuitif et plus facile.
Les waterblocks GPU EK-Quantum Vector² suivent la norme EK-Matrix7, ce qui les rend parfaitement intégrés à la prochaine génération de plaques de distribution EK Reflection de 2e génération.
Cela apporte un alignement parfait des ports dans les positions horizontales ou verticales, ce qui signifie moins de temps utilisé pour la planification de la boucle, le cintrage des tubes, et le résultat final sera toujours une construction épique.
L'ensemble EK-Quantum Vector² Trio RTX 4090 D-RGB - Nickel + Plexi est compatible avec :
- MSI Trio & MSI SUPRIM RTX 4090.
Pour une correspondance précise de la compatibilité de ce waterblock, nous vous recommandons de vous référer au configurateur de refroidissement EK.
Le waterblock Vector refroidit activement le GPU, la VRAM (à l'avant), les étages d'alimentation et les selfs dans le VRM (module de régulation de tension), et passivement les points chauds du PCB qui se trouvent à l'arrière du noyau du GPU, et le VRM ( module de régulation de tension).
Le moteur de refroidissement Vector de 3e génération mis en œuvre utilise un nouvel insert en acrylique usiné en 3D pour améliorer la distribution du débit et les performances thermiques.
Ce nouveau moteur de refroidissement est basé sur une conception Open Split-Flow, mais la forme asymétrique de l'insert de jet permet de répartir un flux uniforme entre les premières et dernières ailettes en cuivre.
La géométrie de la structure des ailettes a été optimisée pour fournir une distribution uniforme du débit avec des pertes minimales et des performances optimales, même en cas d'utilisation dans des scénarios d'écoulement d'eau inversé.
Il se caractérise également par une faible restriction de débit hydraulique, ce qui signifie qu'il peut être utilisé avec des pompes à eau plus faibles ou des pompes fonctionnant à basse vitesse, tout en obtenant des performances optimales.
Un grand soin a été apporté à l'obtention d'un domaine d'écoulement symétrique en utilisant un pont interne vers les composants secondaires.
Cela a été fait pour assurer le refroidissement des composants secondaires sans sacrifier la distribution du flux sur le cœur du GPU.
Tous les waterblocks GPU Vector² utilisent une plaque froide en cuivre de 11 mm d'épaisseur avec une borne en acétal fixée directement dessus pour créer un assemblage robuste.
Une conception à joint torique unique est utilisée pour créer un joint entre la plaque froide et le dessus du waterblock, réduisant ainsi le nombre de points de défaillance. Cela signifie également que vous avez vu la fin des plaques de pont en acier inoxydable qui étaient utilisées sur les waterblocks GPU auparavant.
Cette construction simple donne confiance lors de la personnalisation et de la maintenance. Des couvercles magnétiques tactiles sont utilisés pour dissimuler les vis des bornes, ce qui permet de faire pivoter la marque lorsque le GPU est inversé dans le boîtier.
La plaque froide est usinée CNC à partir de cuivre électrolytique pur de haute qualité qui est ensuite nickelé, tandis que son dessus est usiné CNC à partir d'acrylique coulé semblable à du verre.
La plaque arrière anodisée noire a un nouveau profil en forme de L qui touche la base du waterblock et enferme l'ensemble du GPU tout en augmentant la surface de refroidissement pour des performances encore meilleures.
Pour la première fois, des vis de plaque arrière imperdables sont ajoutées à la plaque arrière. Ils simplifient l'installation, garantissant que la bonne longueur est toujours utilisée là où elle est nécessaire pour éviter toute erreur de l'utilisateur ou toute hésitation.
La plaque arrière améliore l'esthétique globale de vos cartes graphiques et fournit également un refroidissement passif supplémentaire pour le cœur du GPU, la VRAM sur les cartes 3090 et l'arrière de la section VRM de la carte de circuit imprimé.
Des couvercles magnétiques élégants sont utilisés pour dissimuler les vis des bornes, ce qui permet de faire pivoter la marque lorsque le waterblock GPU et le boîtier de la plaque arrière active sont inversés dans le boîtier, ou utilisés sur un support GPU vertical.
Un éclairage LED D-RGB adressable est déployé sur le bord le plus long du waterblock pour une uniformité et une luminosité améliorées.
Le PCB et les diodes sont dissimulés à l'intérieur d'une extrusion d'aluminium propre.
La LED RVB adressable individuellement est compatible avec les technologies de synchronisation RVB de tous les principaux fabricants de cartes mères.
Le marquage de la flèche sur le connecteur LED D-RGB à 3 broches doit être aligné avec le marquage +5V sur l'en-tête D-RGB (adressable) (Pinout : +5V | Data | Blocked | Ground).
Spécifications techniques :
- Dimensions (L x H x W): 307 x 155 x 27mm
- LED D-RGB LED : 15
- Longueur câble D-RGB : 50cm
- Connecteur D-RGB : 3-pin 5V digital LED header (Pinout: +5V | Data | Blocked | Ground)
Livré avec :
- Waterblock haute performance série EK-Quantum Vector² Trio RTX 4090 D-RGB
- Plaque arrière EK-Quantum Vector² Trio RTX 4090 - Noir
- Mécanisme de montage avec entretoises en laiton vissées
- Vis de montage, écrous et rondelles nécessaires
- Guide de démarrage rapide pour l'installation du coussin thermique
- 2x Bouchon laiton nickelé G1/4”
- Clé Allen multiple EK-Loop (6mm, 8mm, 9mm)
- Pads thermiques
- Pâte thermique EK-TIM Ectotherm (1g)
La plaque arrière watercoolée EK-Quantum Vector TRIO RTX 3080/3090 - Acetal est un ajout de pointe à la gamme EK® Quantum.
Il est conçu pour compléter les waterblocks EK-Quantum Vector TRIO RTX 3080/3090 existants et refroidir activement l'arrière d'un GPU MSI® TRIO & SUPRIM GeForce RTX™ 3080 & 3090.
Pour une compatibilité précise de ce waterblock, nous vous recommandons de vous référer au configurateur de refroidissement EK.
La plaque arrière active EK-Quantum Vector TRIO RTX 3080/3090 relie le waterblock et la partie active de la plaque arrière à un nouveau terminal, qui remplace le terminal fourni avec votre waterblock.
De cette façon, le tout ne nécessite qu'une seule entrée et une seule sortie, éliminant tout tube supplémentaire inutile et réduisant l'encombrement.
C'est la solution esthétique et performante ultime qui trouve votre GPU pris en sandwich entre deux waterblocks permettant un refroidissement maximal.
Le Vector Active Backplate refroidit directement les hotspots PCB qui se trouvent à l'arrière du noyau GPU et du VRM (module de régulation de tension).
Sur le RX 3090, la VRAM située à l'arrière est refroidie, tandis que le RTX 3080 refroidit le PCB situé autour de la VRAM montée à l'avant.
Le liquide de refroidissement est acheminé sur toutes ces zones critiques.
Ces plaques arrière actives nouvellement développées comportent un réseau d'ailettes avec 6 canaux larges permettant une très faible restriction de débit.
Cela permet à son tour des températures globalement plus basses, tandis que la plaque arrière active obtient une surface plus que suffisante pour le transfert de chaleur.
La base de cette plaque arrière est usinée CNC en cuivre électrolytique nickelé, tandis que son plateau est usiné CNC en acetal.
Le reste de la plaque arrière est en aluminium anodisé et n'entre pas en contact avec le liquide.
Ces plaques arrières actives comportent également des bornes en acetal qui correspondent au capot supérieur.
L'étanchéité est assurée par des joints toriques en EPDM de haute qualité.
Livré avec :
- Plaque arrière active EK-Quantum Vector TRIO RTX 3080/3090 - Acetal
- Vis de montage, écrous et rondelles nécessaires
- 1x fiche en laiton nickelé 1/4"
- Clé Allen EK-Loop Multi (6 mm, 8 mm, 9 mm)
- Pads thermiques
Spécifications techniques :
- Dimensions: (LxHxP) - 231x124x15mm
Le waterblock Alphacool Apex RAM X4, associé aux modules Alphacool D-RAM, offre des performances de refroidissement maximales pour votre mémoire.
Comme la RAM devient de plus en plus puissante, il est conseillé d'évacuer de manière fiable la chaleur perdue qui en résulte avec un waterblock RAM.
L'optique Apex et l'éclairage numérique aRGB assurent une apparence élégante.
Refroidisseur de RAM de haute qualité
Alors que le matériel moderne produit de plus en plus de chaleur perdue, un refroidissement puissant et fiable est essentiel.
L'Apex RAM X4 avec sa base de refroidissement en cuivre nickelé de 3 mm d'épaisseur offre précisément ces caractéristiques.
Il est optimisé spécifiquement pour la dernière génération de RAM.
L'installation du waterblock Alphacool Apex RAM X4 est simple.
Remarque : des modules D-RAM Alphacool supplémentaires sont requis pour la RAM sur laquelle le refroidisseur d'eau Apex RAM X4 est monté.
Jusqu'à quatre emplacements RAM peuvent être couverts par ce refroidisseur X4.
Conception au sommet
La gamme de produits Apex d'Alphacool représente le plus haut niveau de perfection.
Des matériaux de première classe et des technologies innovantes garantissent un produit haut de gamme unique.
Le langage de conception s'harmonise parfaitement avec les autres produits Apex, créant une image globale impressionnante.
Éclairage numérique aRVB
Un total de cinq LED aRGB fournissent un éclairage discret mais impressionnant, chaque LED pouvant être contrôlée individuellement via un contrôleur correspondant ou via la carte mère.
Cela ouvre de nombreuses possibilités créatives.
Données techniques :
Dimensions : (L x l x H) 127,50 x 45,00 x 17,30 mm
Matériau du dessus du refroidisseur : Aluminium
Matériau composants aquifères : PMMA (plastique)
Matériau base du refroidisseur : Cuivre nickelé
Filetage : 2 x G1/4“
Alimentation numérique aRGB : 3 broches 5V
Quantité de LED aRGB numériques : 5
Testé sous pression : 0,8 bar
Température de travail maximale : 60°C
Poids : 270g
Couleur : noir / argent
La plaque arrière HEATKILLER® V eBC est un complément utile pour les blocs d'eau HEATKILLER® V VGA. Monté à l'arrière de la carte graphique, il améliore les performances de refroidissement tout en garantissant la stabilité mécanique. Cela est dû à la construction en aluminium anodisé noir massif. Encore plus, il a aussi l'air bien.
La plaque arrière refroidit les composants pertinents à l'arrière du PCB, y compris le GPU, la RAM et la régulation de tension (VRM). Les coussins thermiques prédécoupés sont inclus dans la livraison.
Des entretoises isolantes à l'arrière de la plaque arrière assurent une installation facile.
Le matériel de montage fourni est optimisé pour une utilisation avec les blocs d'eau HEATKILLER® V. La plaque arrière peut être utilisée avec des blocs d'eau d'autres fabricants. Vous devrez peut-être modifier le matériel de montage, cependant. Cela ne fait pas partie de la livraison.
Données techniques:
Matériau : aluminium nickelé
Dimensions (L x l x H) :
Poids : 150g
Compatible avec:
EVGA Geforce RTX 3080/3090 XC3
Veuillez vérifier la compatibilité de votre carte ici : http://gpu.watercool.de
Contenu de la livraison :
1x HEATKILLER® V eBC - Plaque arrière pour RTX 3080/3090 EVGA XC3 - Noir
1x matériel de montage
Le refroidisseur d'eau Alphacool Eisblock Aurora pour les cartes graphiques Geforce RTX 4XXX. Afin de dissiper au mieux l'énorme chaleur de cette génération de cartes graphiques, de nombreuses optimisations ont été apportées au refroidisseur d'eau par rapport au modèle précédent. La structure des ailettes a été adaptée et permet un très bon écoulement de l'eau tout en augmentant la surface de refroidissement. La plaque de jet modifiée avec moteur d'admission amélioré assure une répartition optimale de l'eau sur les ailettes de refroidissement.
Points forts
La structure des ailettes de cette génération de refroidisseur Eisblock a été développée en collaboration avec les partenaires de la carte Nvidia. L'épaisseur des ailettes est de 0,4 mm, la distance entre les ailettes de refroidissement est de 0,4 mm. Cela assure un très bon débit d'eau tout en augmentant la surface de refroidissement. La plaque de jet a une incrustation révisée qui répartit mieux la pression de l'eau sur les ailettes, optimisant ainsi l'absorption de chaleur. L'afflux d'eau ajusté donne à l'eau un meilleur angle d'afflux.
Cuivre chromé
Le refroidisseur est entièrement en cuivre chromé. Un placage au chrome est beaucoup plus dur qu'un placage au nickel et donc moins sensible aux acides, aux rayures et aux dommages. Il élimine complètement le risque d'écaillage du nickelage. De plus, le placage au chrome semble beaucoup plus homogène et offre une brillance qui ne peut pas être obtenue par le placage au nickel. Les refroidisseurs chromés n'étaient auparavant utilisés que dans le secteur industriel dans des domaines où des influences extrêmes agissent sur les refroidisseurs.
Conception
Le design Aurora de la génération Geforce RTX 4XXX Eisblock est visuellement plus calme et plus simple. Un seul joint torique fait le tour de l'ensemble du refroidisseur. La conception autour des ailettes de refroidissement et de la plaque de jet donne un look plus propre. L'éclairage des LED RVB adressables numériquement est encore mieux réparti dans le refroidisseur grâce au chromage. La conception du terminal est conforme au design classique d'Aurora.
Pâte et pads thermique
Le composé thermique inclus est le Subzero d'Alphacool. Avec une conductivité thermique de 16 W/mK, c'est l'une des pâtes thermiques les plus performantes du marché. Le composé thermique électriquement non conducteur est particulièrement bien adapté aux pressions de contact élevées, mais peut toujours être parfaitement traité en raison de sa viscosité de 850000 TF. Des coussinets souples Alphacool de 1 mm d'épaisseur sont utilisés sur le convertisseur de tension et la mémoire graphique. La conductivité thermique des pads est de 7 W/mK. Les pastilles pour l'arrière du PCB ont une épaisseur de 3 mm et une conductivité thermique de 3 W/mK.
Compatibilité:
- Nvidia GeForce RTX 4080 Founders Edition, 16GB GDDR6X (900-1G136-2560-000)
- Nvidia GeForce RTX 4080 Super Founders Edition
Données techniques
Dimensions L x l x H : 218,35 x 176,24 x 42,83 mm
Matériau refroidisseur : cuivre chromé
Matériau du dessus du refroidisseur : acrylique
Filetages : 4 x G1/4"
Epaisseur des ailettes de refroidissement : 0,4mm
Ailettes de refroidissement à distance : 0,4mm
Éclairage : LED aRGB numériques
Connecteur d'alimentation LED aRGB : 3 broches JST
Alimentation des LED aRGB : 5V
Nombre de LED aRGB : 12
Caractéristiques techniques de la plaque arrière
Dimensions L x l x H : 205,42 x 122,89 x 6 mm
Matériau : aluminium
Couleur : noire
Remarque
Veuillez utiliser uniquement en conjonction avec des fluides de refroidissement à eau claire et transparente. Les particules et les additifs contenus dans les liquides Pastel peuvent obstruer et endommager de manière permanente les produits de refroidissement à eau tels que les radiateurs, les pompes, les refroidisseurs et les tuyaux. Cela peut également entraîner l'annulation de la garantie du fabricant.
