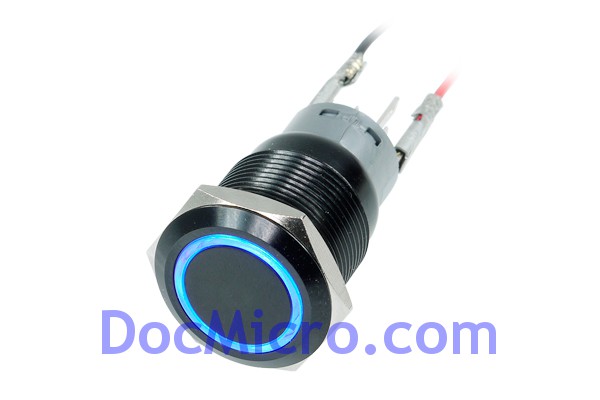

Bouton anti vandalisme doté d’une led ultra luminescente.
Diametre externe : 23mm
Diametre du trou : 19mm (Longueur : 17mm)
Longueur totale : 35mm
Durée de vie : 1 million de contacts
Charge admissible max.: 0,05A
LED : 1500 mcd / 3,6 V / 0,02 A
Bouton BiStable (Une fois enfoncé le bouton reste enfoncé)
Cablage :
Sur le + et - (Alimentation de la LED)
A connecter directement sur le connecteur POWER LED de la carte mère (3.0 Volts).
Si vous souhaitez connecter la LED sur un voltage différent de 3.0 Volts il faut utiliser les résistances suivantes :
- 250 ohms pour 5 volts
- 600 ohms pour 12 volts
- 1200 ohms pour 24 volts
NO et C : A relier sur le POWER SWITCH ou RESET de la carte mère selon l'utilisation souhaitée.
Tous les boutons sont testés et fonctionnels, aucune garantie en cas de LED grillée.
Accéssoire recommandé pour le câblage :
Bouton anti vandalisme permettant de remplacer très avantageusement le bouton on/off d’origine de votre boîtier.
Doté d’une led ultra luminescente.
Diametre externe : 23mm
Diametre du trou : 19mm (Longueur : 17mm)
Longueur totale : 35mm
Durée de vie : 1 million de contacts
Bouton MonoStable
Cablage :
Sur le + et - (Alimentation de la LED)
A connecter directement sur le connecteur POWER LED de la carte mère (3.0 Volts).
Si vous souhaitez connecter la LED sur un voltage différent de 3.0 Volts il faut utiliser les résistances suivantes :
- 250 ohms pour 5 volts
- 600 ohms pour 12 volts
- 1200 ohms pour 24 volts
3 et 4 : A relier sur le POWER SWITCH ou RESET de la carte mère selon l'utilisation souhaitée.
Tous les boutons sont testés et fonctionnels, aucune garantie en cas de LED grillée
Bouton anti vandalisme doté d’une led ultra luminescente.
Diametre externe : 23mm
Diametre du trou : 19mm (Longueur : 17mm)
Longueur totale : 35mm
Durée de vie : 1 million de contacts
Charge admissible max.: 0,05A
LED : 1500 mcd / 3,6 V / 0,02 A
Bouton BiStable (Une fois enfoncé le bouton reste enfoncé)
Cablage :
Sur le + et - (Alimentation de la LED)
A connecter directement sur le connecteur POWER LED de la carte mère (3.0 Volts).
Si vous souhaitez connecter la LED sur un voltage différent de 3.0 Volts il faut utiliser les résistances suivantes :
- 250 ohms pour 5 volts
- 600 ohms pour 12 volts
- 1200 ohms pour 24 volts
NO et C : A relier sur le POWER SWITCH ou RESET de la carte mère selon l'utilisation souhaitée.
Tous les boutons sont testés et fonctionnels, aucune garantie en cas de LED grillée.
Accéssoire recommandé pour le câblage :
Bouton anti vandalisme permettant de remplacer très avantageusement le bouton on/off d’origine de votre boîtier.
Doté d’une led ultra luminescente.
Diametre externe : 23mm
Diametre du trou : 19mm (Longueur : 17mm)
Longueur totale : 35mm
Durée de vie : 1 million de contacts
Bouton MonoStable
Cablage :
Sur le + et - (Alimentation de la LED)
A connecter directement sur le connecteur POWER LED de la carte mère (3.0 Volts).
Si vous souhaitez connecter la LED sur un voltage différent de 3.0 Volts il faut utiliser les résistances suivantes :
- 250 ohms pour 5 volts
- 600 ohms pour 12 volts
- 1200 ohms pour 24 volts
3 et 4 : A relier sur le POWER SWITCH ou RESET de la carte mère selon l'utilisation souhaitée.
Tous les boutons sont testés et fonctionnels, aucune garantie en cas de LED grillée
