Le panneau avant ES Alphacool avec jeu de câbles et USB 3.0 est conçu pour les boîtiers serveurs Alphacool.
Le jeu de câbles se compose d'un total de 8 câbles d'une longueur de 80 cm, dont sept câbles à 2 broches pour trois LED réseau, une LED d'alimentation, une LED de disque dur et des commutateurs d'alimentation et de réinitialisation.
Un câble de connexion avec embase à 19 broches pour USB 3.0 rapide est également inclus.

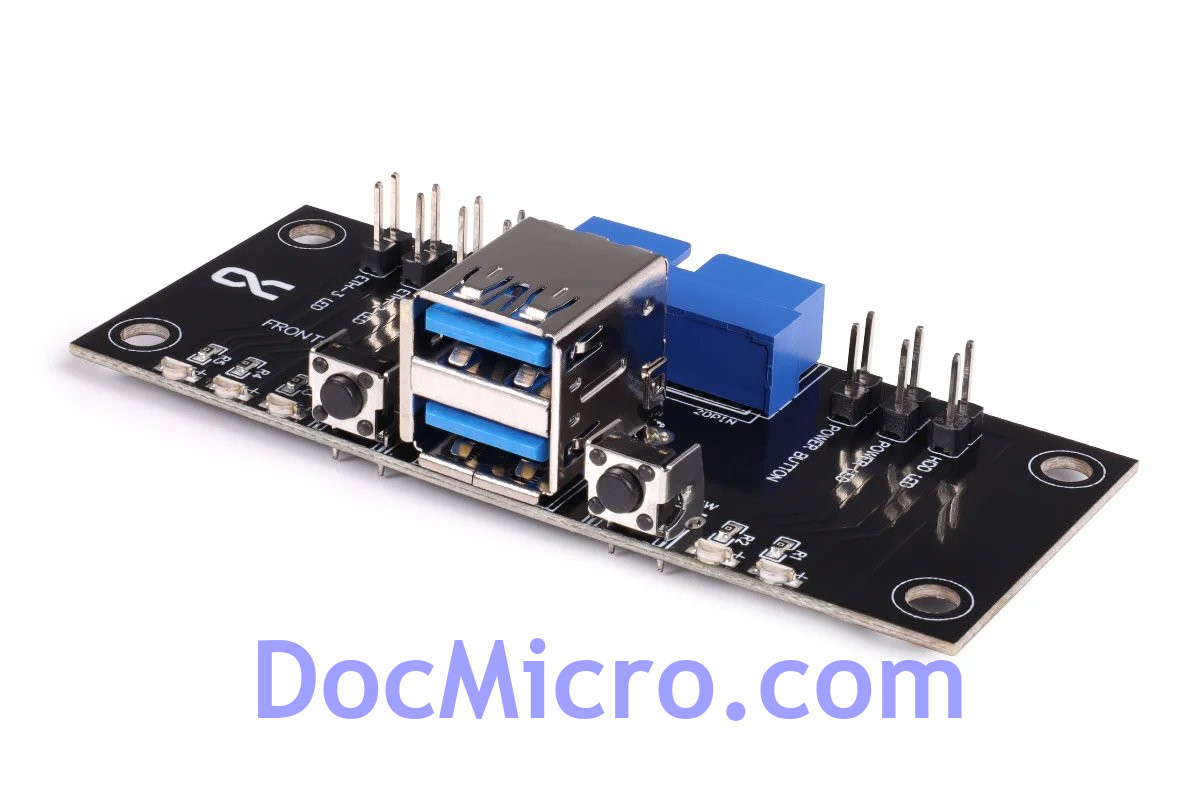

Le panneau ES Alphacool Front I/O est une solution pratique pour une utilisation dans les boîtiers de serveur au format 1U à 4U.
Il est équipé de commutateurs d'alimentation et de réinitialisation et dispose de deux prises USB 3.0 pour offrir des possibilités de connexion supplémentaires.
Différentes LED d'état sont installées sur la carte afin de pouvoir surveiller efficacement les fonctions du serveur.
Il existe trois connexions pour les LED réseau, une pour les LED du disque dur et d'alimentation et une connexion pour le commutateur d'alimentation et de réinitialisation.
Toutes les LED et tous les commutateurs sont connectés via des connecteurs à 2 broches sur la carte.
La carte peut être fixée avec 4 vis.
Les trous de montage ont un diamètre intérieur de 3,5 mm et sont disposés dans un rectangle avec un espacement de 74 mm x 24 mm (mesuré à partir du centre).
Données techniques :
Dimensions de la carte (L x l x H) : 82 x 34 x 20 mm
Distances entre les trous de montage : 74 x 24 mm
Diamètre intérieur des trous de montage: 3,5 mm
Longueur du câble : 80 cm
USB-Standard 3.0
Poids (sans câble) : 15 g
Poids (avec câble) : 115 g
Couleur : noir
Le rack serveur Alphacool ES 4U a été spécialement optimisé pour accueillir des systèmes de refroidissement à eau pouvant dissiper jusqu'à 2400 W de chaleur résiduelle dans ce boîtier.
À cet effet, le boîtier offre non seulement un cadre de montage pour au maximum un radiateur en cuivre 3x120 mm de la série Alphacool NexXxoS.
Les ventilateurs Alphacool ES 120 mm avec commande PWM disponibles en option garantissent des performances de refroidissement optimales.
Lecteurs
Le rack serveur 4U offre des possibilités de montage pour six lecteurs 5,25" sur les côtés gauche et droit de la face avant.
Six emplacements de montage pour lecteurs 2,5" sont situés dans la zone supérieure à l'avant.
Au milieu, trois lecteurs 3,5" ou un réservoir avec pompe peuvent être montés.
Carte mère
Pour le montage d'une carte mère SSI-EBB, toutes les options de vissage habituelles au format ATX classique sont disponibles.
Cela comprend tous les trous de montage pour Mini-ITX à EE-ATX.
Le boîtier offre de la place pour jusqu'à huit cartes PCIe.
Refroidissement par eau pour 2400 W de chaleur perdue
Avec un système de refroidissement par eau approprié, jusqu'à 2400 W de chaleur perdue peuvent être dissipés dans ce boîtier.
Doc Micro propose à cet effet des kits de refroidissement par eau spéciaux, qui peuvent être configurés individuellement et sont livrés préremplis au client.
Le cadre de montage pour le radiateur et les ventilateurs peut être déplacé à l'intérieur du boîtier pour s'adapter à n'importe quelle configuration.
Données techniques :
Dimensions (L x l x H) : 736,85 x 478,50 x 177,8 mm
Poids (boîtier uniquement sans rails communs) : 17,22 kg
Format : 4U
Matériau : Tôle d'acier galvanisée
Épaisseur du matériau : 1,2 mm
Passage de tuyau : 4 x 20 mm
Format de la carte mère SSI-EEB : Mini-ITX, Micro-ATX, ATX, E-ATX, EE-ATX
Support de ventilateur/radiateur : 3 x 120 mm
Couleur du boîtier : Gris
Couleur de la face avant : Noir
Remarque :
Le boîtier est livré sans panneau d'E/S. Vous trouverez un ensemble séparé de panneau d'E/S et de faisceau de câbles sous la référence 25054.
La hauteur maximale du refroidisseur de processeur est de 140 mm
