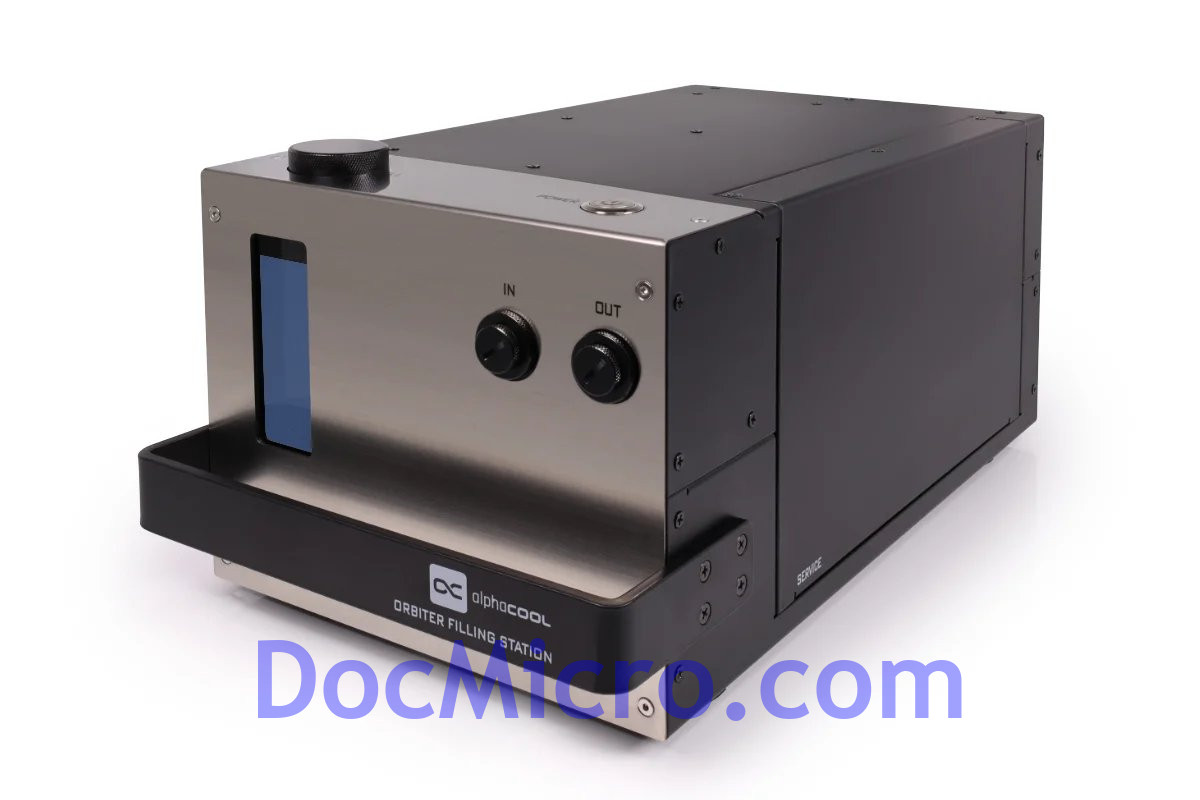

La station de remplissage ES Orbiter d'Alphacool permet un remplissage simple et efficace des systèmes de refroidissement à eau.
Grâce aux deux pompes puissantes, le système est rapidement rempli ou purgé.
Un filtre haute performance assure le nettoyage du liquide de refroidissement, ce qui rend la station de remplissage ES également idéale pour le nettoyage des boucles de refroidissement.
Purge et filtrage efficaces
Les deux pompes intégrées dans la station de remplissage ES assurent non seulement la redondance, mais permettent également une purge rapide et fiable du système à remplir.
Le filtre intégré garantit qu'aucune impureté ne pénètre dans le système de refroidissement.
Grâce au filtre, la station de remplissage est également idéale pour nettoyer les circuits de refroidissement existants.
Manipulation facile
Le remplissage de la station de remplissage ES d'Alphacool s'effectue sans effort via le port de remplissage G1 légèrement surélevé.
La fenêtre d'inspection éclairée permet de surveiller facilement le niveau de remplissage à tout moment et même dans des environnements faiblement éclairés.
Le réservoir intégré a une capacité d'environ 4500 ml.
De plus, la station de remplissage dispose d'une porte de maintenance pour effectuer des travaux tels que le changement de filtre.
Données techniques
Dimensions (L x l x H) : 415,50 x 226,40 x 188,10 mm
Matériau : boîtier en métal
Matériau : réservoir en acrylique
Matériau : tubes en TPV (EPDM)
Liquides approuvés : eau, mélange eau/glycol
Tension : 12 V CC
Consommation électrique : 39 W
Pression d'eau approuvée : 0,8 bar
Hauteur de pompage max. : 3,125 m
Débit : 350 l/h
Température de fonctionnement autorisée (applications industrielles) : 75 °C
Raccords d'eau : 2x G1/4"
Diamètre du port de remplissage : G1"
Volume du réservoir : env. 4500 ml
Couleur : noir
Le rack serveur Alphacool ES 1U a été spécialement optimisé pour accueillir des systèmes de refroidissement à eau pouvant dissiper jusqu'à 490 W de chaleur résiduelle dans ce boîtier.
À cet effet, le boîtier offre non seulement un cadre de montage pour un radiateur en cuivre de 7x40 mm maximum de la série Alphacool NexXxoS.
Lecteurs
Le rack serveur 1U offre des options de montage pour deux lecteurs 5,25" sur les côtés gauche et droit de la face avant.
Chaque baie 5,25" offre la possibilité de monter deux lecteurs 3,5".
Un cadre de support pour le montage de jusqu'à quatre lecteurs 2,5" est pré-monté au centre de la face avant.
Ce cadre de support peut être monté à cinq autres emplacements dans le boîtier.
Carte mère
Pour le montage d'une carte mère SSI-EBB, toutes les options de vissage habituelles au format ATX classique sont disponibles.
Cela comprend tous les trous de montage pour Mini-ITX à EE-ATX.
Une carte graphique au format PCIe ou 0,8" low profile peut également être installée via un câble riser.
Un panneau correspondant pour les cartes 0,8" est prémonté dans le boîtier.
Refroidissement par eau pour 490 W de chaleur perdue
Avec un système de refroidissement par eau approprié, jusqu'à 490 W de chaleur perdue peuvent être dissipés dans ce boîtier.
Doc Micro propose à cet effet des kits de refroidissement par eau spéciaux, qui peuvent être configurés individuellement et sont livrés préremplis au client.
Le cadre de montage pour le radiateur et les ventilateurs peut être déplacé à l'intérieur du boîtier pour s'adapter à n'importe quelle configuration.
Données techniques :
Dimensions (L x l x H) : 730,75 x 478,50 x 44,45 mm
Poids (boîtier uniquement sans rails communs) : 7,62 kg
Format : 1U
Matériau : Tôle d'acier galvanisée
Épaisseur du matériau : 1,2 mm
Facteur de forme de la carte mère SSI-EEB : Mini-ITX, Micro-ATX, ATX, E-ATX, EE-ATX
Support de ventilateur/radiateur : 7 x 40 mm
Couleur du boîtier : Gris
Couleur de la face avant : Noir
Remarque : Le boîtier est livré sans panneau E/S. Nous vous proposons un ensemble séparé de panneau E/S et de jeu de câbles sous le numéro d'article 25054.
