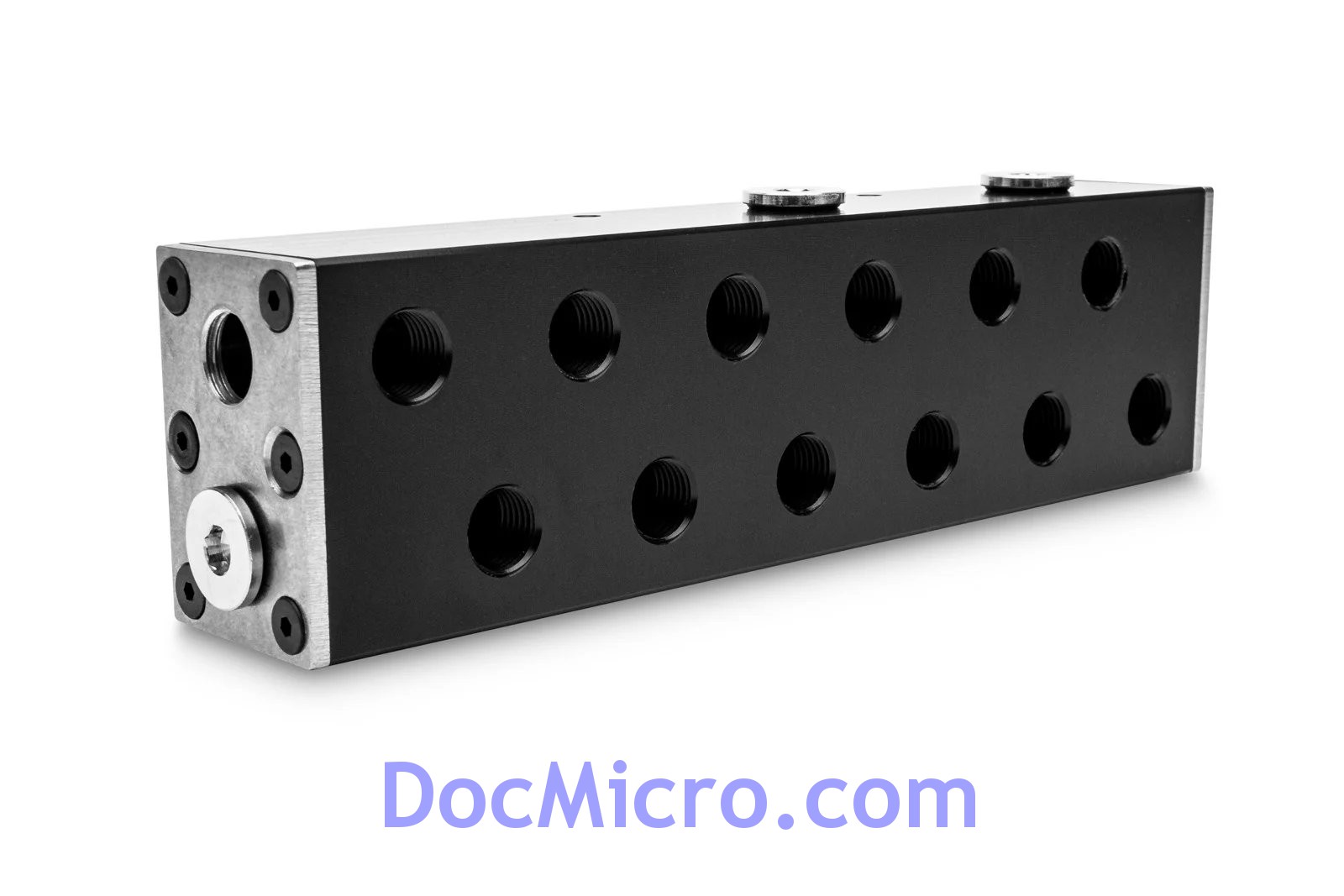

Le collecteur EK-Pro est un système de distribution de liquide de refroidissement spécialement conçu pour plusieurs waterblocks.
Il offre une distribution parfaite du liquide de refroidissement en utilisant plusieurs ports d'entrée et de sortie 1/4" standards.
Le collecteur EK-Pro 2CPU 4GPU peut prendre en charge deux CPU et quatre GPU en configuration parallèle ou semi-parallèle.
Pour de meilleurs résultats, EK recommande l'utilisation des kits EK-Pro GPU Quick Disconnect et EK-Pro CPU Quick Disconnect (vendus séparément) en combinaison avec le collecteur EK-Pro.
Le système de collecteur, en combinaison avec les kits QDC, permet aux utilisateurs d'ajouter ou de retirer facilement des waterblocks dans le circuit de refroidissement sans avoir à vider la boucle entière. Cela évite des temps d'arrêt précieux pour les postes de travail et autres configurations utilisées par les professionnels.
Il présente un corps entièrement en acétal, des embouts en acier inoxydable et des bouchons en laiton nickelé. Pré-assemblé, prêt à l'emploi, il est configuré pour être utilisé dans une configuration semi-parallèle. Veuillez suivre le manuel d'utilisation pour des informations détaillées sur les options de connectivité.
Le collecteur EK-Pro est livré avec un système de montage universel qui peut être utilisé dans divers scénarios.
La plaque de montage en acier est équipée de gabarits de montage pour ventilateurs 120 et 140mm qui peuvent être trouvés dans tous les boîtiers PC.
Veuillez noter que seulement sept bouchons 1/4" sont fournies avec le collecteur.
Si l'un des ports d'entrée et de sortie est prévu d'être inutilisé, des bouchons supplémentaires sont nécessaires pour le fonctionnement. Les bouchons 1/4" de rechange sont vendues séparément.
Caractéristiques techniques :
- Taille : 204 x 54 x 36 mm (sans le système de montage)
Livré avec :
- Unité de collecteur EK-Pro
- Bouchons 1/4" (7pcs)
- Clé Allen 6mm (1pc)
- Clé Allen 2,5 mm (1pc)
- Support de Montage sur collecteur (1pc)
- Vis M4 x 6mm DIN7984 (4pcs)
Le kit de déconnexion rapide pour processeur EK-Pro est le moyen le plus efficace pour transformer le waterblock CPU en un ensemble prêt à se déconnecter rapidement.
Pour de meilleurs résultats EK recommande l'utilisation des collecteurs EK Pro Manifold (vendus séparément) avec le kit de déconnexion rapide car il permet un montage et un démontage rapide et facile du circuit watercooling sans avoir à vidanger son circuit complet.
Le kit comprend tout ce dont vous aurez besoin pour transformer votre waterblock CPU existant en un produit prêt à se déconnecter rapidement.
Livré avec :
1 mètre de tube noir ZMT 9,5 / 15,9 mm
2 raccords cannelés de 10mm
4 colliers de serrage
2 Raccords à déconnexion rapide.
Les plaques de distribution Alphacool ES assurent l'ordre dans le système et facilitent l'échange de composants en conjonction avec des raccords auto-bloquants.
Ils offrent de nombreuses options de montage et constituent la base idéale pour tout système d'entreprise qui doit être équipé d'un refroidissement par eau.
Possibilités de montage
L'Alphacool ES Distro Plate C1 est spécialement conçu pour être monté dans les racks de serveurs Alphacool.
Cela peut être de plusieurs façons et aussi en série.
Alphacool propose des supports de montage spéciaux à cet effet dans la plupart des racks de serveurs.
L'ES Distro Plate C1 se monte simplement avec 2 vis.
Plusieurs Distro Plates C1 peuvent être connectées ensemble sur le support.
Vous êtes donc quasiment libre du nombre de composants que vous souhaitez connecter via la Distro Plate.
Possibilités de connexion
La plaque ES Distro Plate C1 dispose d'un total de 4 connexions 1/4" avec des filetages de 5 mm de profondeur.
Il y a 2 connexions à l'avant et un filetage de chaque côté.
Veuillez vous référer aux instructions pour connecter correctement les composants.
Grâce aux différentes options de configuration, tous les composants de la boucle peuvent être connectés très facilement à la Distro Plate.
Bien entendu, plusieurs ES Distro Plates peuvent être connectées en série.
Pourquoi une plaque ES Distro ?
Dans les cas de serveurs étroits, il est essentiel de permettre une configuration propre de la boucle de refroidissement par eau.
Si vous dessinez au préalable la boucle de refroidissement, vous trouverez rapidement l'endroit idéal pour la Distro Plate.
Un endroit idéal est celui où tous les tuyaux peuvent être posés aussi droit que possible, éviter de trop plier les tubes dans la mesure du possible car cela peut restreindre le débit.
Si des composants doivent être remplacés, l'utilisation de raccords auto-bloquants avec filetage Mâle est recommandé.
De cette façon, tous les composants de la boucle peuvent être montés directement sur la Distro Plate avec des connecteurs rapides.
Cela rend possible le remplacement, par exemple, d'un ou plusieurs radiateurs très rapidement. Des radiateurs supplémentaires ou plus grands peuvent également être facilement intégrés ou remplacés.
Données techniques :
L x l x H 26 x 48 x 20 mm
Matériaux : Acétal
Filetages : 4 x 1/4"
Les plaques de distribution Alphacool ES assurent l'ordre dans le système et facilitent l'échange de composants en conjonction avec des raccords auto-bloquants.
Ils offrent de nombreuses options de montage et constituent la base idéale pour tout système d'entreprise qui doit être équipé d'un refroidissement par eau.
Possibilités de montage
Les plaques ES Distro peuvent être montées de plusieurs façons.
La variante la plus simple et la plus rapide est le montage via le velcro autocollant inclus.
Un côté est collé directement à la Distro Plate, l'autre côté à n'importe quel endroit du boîtier.
Outre le velcro, des pieds spéciaux et des cadres de montage sont inclus pour offrir de multiples options d'installation.
Avec les accessoires de montage, la Distro Plate peut être montée sur n'importe quel espace de ventilation de 120 ou 140 mm.
Les pieds inclus offrent également de nombreuses options de montage, y compris une option de montage vertical sur un seul pied.
Divers trous filetés sur les côtés et à l'arrière de la plaque de distribution ES offrent des options de montage plus directes, y compris des trous personnalisés pour des rails de montage spéciaux dans les racks de serveur d'Alphacool.
Possibilités de connexion
L'ES Distro Plate C3 dispose d'un total de 14 options de connexion au format 1/4" avec des filetages de 5 mm de profondeur.
Il y a 3 connexions sur chaque côté long, 6 sur la face supérieure et un fil de connexion sur chaque face avant.
Cependant, il est important de noter que toutes les connexions sont par paires.
Vous ne pouvez donc utiliser que la connexion supérieure ou latérale. Les exceptions sont les ports à 3 côtés.
Ici, seule la connexion latérale, supérieure ou la connexion sur la face avant peut être utilisée. Les options exactes sont illustrées dans les instructions.
Cette configuration permet de connecter très facilement tous les composants du circuit d'eau à la Distro Plate.
Bien entendu, plusieurs ES Distro Plates peuvent également être connectées en série.
Pourquoi une plaque ES Distro ?
Dans les cas de serveurs étroits, il est essentiel de permettre une configuration propre de la boucle de refroidissement par eau.
Si vous dessinez au préalable la boucle de refroidissement, vous trouverez rapidement l'endroit idéal pour la Distro Plate.
Un endroit idéal est celui où tous les tuyaux peuvent être posés aussi droit que possible, éviter de trop plier les tubes dans la mesure du possible car cela peut restreindre le débit.
Si des composants doivent être remplacés, l'utilisation de raccords auto-bloquants avec filetage Mâle est recommandé.
De cette façon, tous les composants de la boucle peuvent être montés directement sur la Distro Plate avec des connecteurs rapides.
Cela rend possible le remplacement, par exemple, d'un ou plusieurs radiateurs très rapidement. Des radiateurs supplémentaires ou plus grands peuvent également être facilement intégrés ou remplacés.
Données techniques :
L x l x H 56 x 78 x 22,5 mm
Matériaux : Acétal
Filetages : 14 x 1/4“
