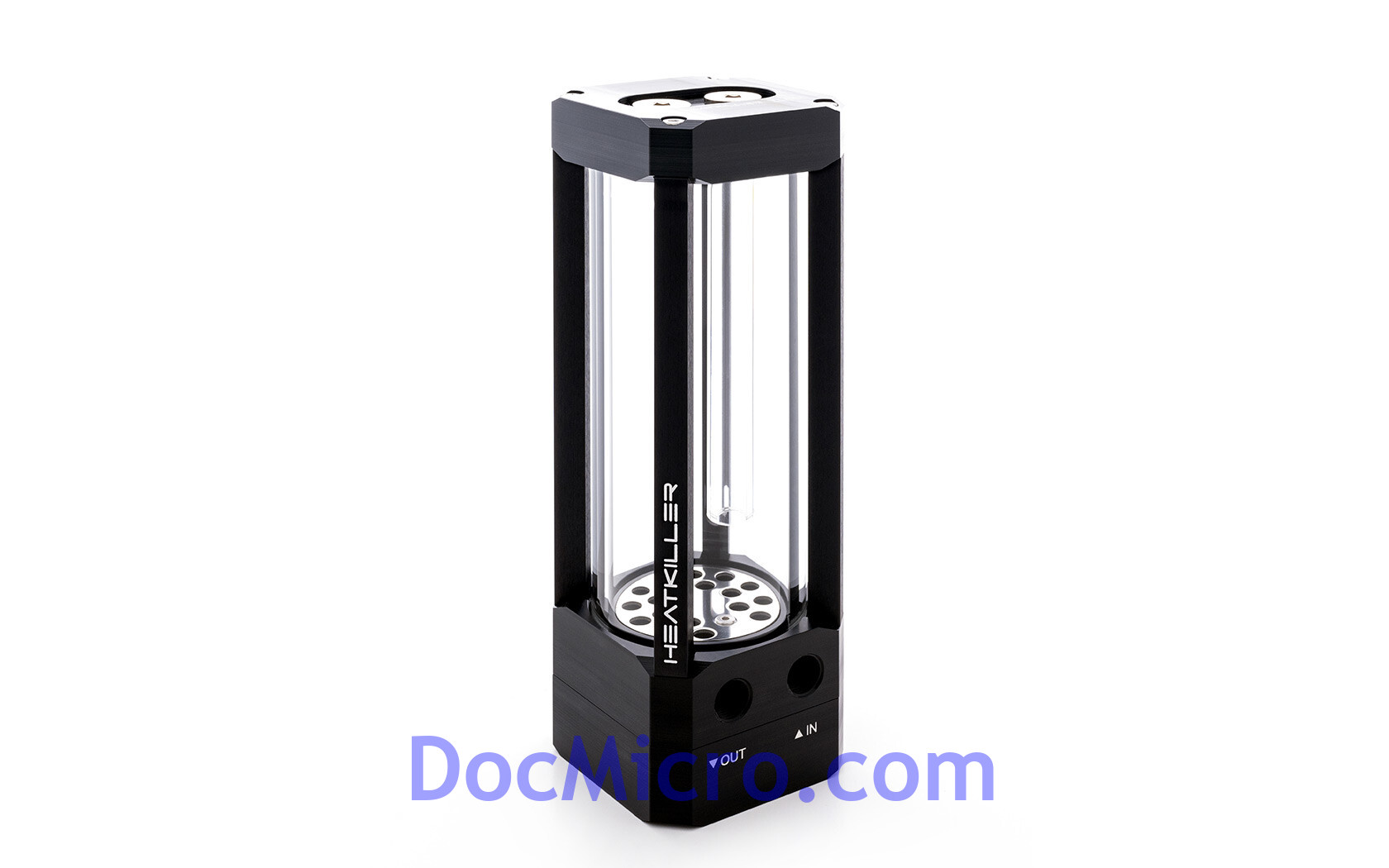

La série Heatkiller® Tube est un système modulaire de réservoirs avec un tube en verre borosilicaté. Il est livré avec de nombreuses fonctionnalités premium.
Le réservoir est livré sans pompe
Tube en verre borosilicaté
Le borosilicate est le matériau le plus haut de gamme actuellement disponible pour les réservoirs. Il est très résistant aux contraintes thermiques ou chimiques, n'a pratiquement aucune dilatation thermique et est très résistant aux rayures. Il offre donc les caractéristiques parfaites pour un réservoir premium.
Plusieurs tailles et versions intégrées D5 et DDC optimisées pour le débit
Notre tube Heatkiller ® est disponible en plusieurs tailles. Il s'intègre parfaitement dans une grande variété de systèmes. Avec les tailles 100, 150 et 200 mm, il existe un tube adapté à chaque système, du mini-ITX à la grande tour !
Avec les versions à débit optimisé pour les pompes Xylem (anciennement Laing) D5 ou DDC, vous pouvez intégrer la pompe directement dans votre réservoir. Ils sont livrés avec une pièce en acétal (POM) parfaitement ajustée qui remplace la pièce inférieure du tube d'origine. La pompe est alimentée directement depuis le réservoir sans aucune pièce supplémentaire. Les canaux à débit optimisé offrent moins de restriction de débit et de niveau de bruit.
Effet anticyclonique
Les pompes haute puissance populaires D5 et DDC forment souvent un vortex dans la zone d'aspiration du fluide et aspirent de l'air. Cela réduit les performances de refroidissement et introduit des bulles d'air dans la boucle. Notre incrustation anti-cyclone empêche complètement que cela se produise.
Grande bouche de remplissage
Grâce à une grande bouche de remplissage et à un couvercle à baïonnette, les réservoirs de la série de tubes HEATKILLER® peuvent être ouverts sans aucun outil et sont faciles à remplir. Il n'a jamais été aussi facile de remplir un fluide de refroidissement.
Accessoires haut de gamme, plusieurs options de montage et éclairage vendus séparément
Nous proposons une large gamme d'accessoires pour une intégration parfaite du réservoir HEATKILLER® Tube dans un système. Cela inclut plusieurs options de montage différentes. Le système de montage flexible offre une installation horizontale ou verticale sur le sol ou le mur du boîtier ou même sur des ventilateurs.
Nous proposons également des entretoises alternatives anodisées bleues ou rouges. Des entretoises en aluminium naturel sont également disponibles et peuvent être anodisées par des tiers dans n'importe quelle couleur. Avec nos bandes RGB ou aRGB, le réservoir HEATKILLER® Tube peut être parfaitement éclairé.
Fabriqué en Allemagne
Tous les composants HEATKILLER® sont fabriqués sur nos propres machines CNC au siège de WATERCOOL à Waren, en Allemagne. De nombreuses étapes du processus sont du travail manuel et chaque produit est fini selon le principe de double contrôle. C'est vraiment "Made in Germany".
Données techniques :
Matériau du revêtement : POM
Matériaux entretoises : aluminium anodisé noir
Tube : verre borosilicaté
Matériau du bas : POM
Incrustation de matériau : acier inoxydable
Dimensions (L x l x H) : 70 x 70 x 193 mm (pompe incluse)
Longueur du tube : 100 mm
Diamètre du tube : 65 mm
Capacité : env. 250 ml
Poids : env. 650g
Sceau : NBR, VMQ
Filetage de connexion : 2x G ¼ pouce (DIN ISO 228-1)
Contenu de la livraison :
1x Tube HEATKILLER® 100 D5
1x manuel
Le réservoir est livré sans pompe
Cette unité combinée pompe-réservoir EK-Quantum Kinetic³ FLT D5 de nouvelle génération s'appuie sur le succès de l'unité combinée FLT de style plat existante et améliore encore la compatibilité et simplifie le processus d'installation en déplaçant la pompe vers l'avant et en mettant en œuvre des ports de connexion 1/4" supplémentaires.
Elle est livrée avec un éclairage D-RGB adressable sophistiqué et une véritable pompe D5 !
L'unité est dotée de trous de montage de ventilateur standard de 140 mm pour une flexibilité maximale lors de l'installation.
Le réservoir est équipé d'un total de neuf ports 1/4" afin que les utilisateurs puissent choisir la configuration la plus optimale pour leurs boucles de refroidissement liquide.
Les unités pompe-réservoir de la série EK-Quantum Kinetic³ FLT D5 sont équipées de véritables pompes D5, fabriquées en Europe, capables de fournir des débits de 1 000 litres par heure avec une pression de refoulement maximale allant jusqu'à 5,2 mètres !
Ces nouvelles unités combinées de la série FLT sont disponibles en six tailles différentes : 92 mm, 120 mm, 240 mm, 140 mm, 280 mm et 360 mm.
Les nouvelles pompe/réservoir de forme plate Kinetic³ vont révolutionner votre façon de penser aux unités combinées et à la construction de boucles.
Étant donné que les modèles de montage des ventilateurs de 140 mm (à 125 mm d'intervalle) sont les options de montage les plus dominantes à l'intérieur des boîtiers PC de nos jours, ces nouvelles unités combinées Kinetic FLT D5 permettront une plus grande flexibilité d'installation car elles ne nécessitent pas de perçage de trous de montage sur votre boîtier.
L'unité combinée est également équipée de points de montage supplémentaires sur un côté (à 125 mm d'intervalle) qui peuvent être utilisés avec les plaques de montage en acier en forme de L incluses.
Tous les trous de montage utilisent des filetages M4 avec les vis fournies.
Le réservoir est fabriqué en matériau acrylique de première qualité et usiné à la perfection, tandis que l'étanchéité est assurée par un joint torique EPDM de haute qualité formé sur mesure.
À côté du réservoir se trouve un couvercle en aluminium anodisé noir sous lequel est placée la bande LED D-RGB adressable.
La mise en œuvre appropriée des LED est l'un des principaux points d'attention d'EK afin qu'il y ait le moins de « points chauds LED » visibles possible.
Le couvercle est désormais une pièce autonome, facilement amovible à tout moment si la bande LED nécessite un entretien ou un remplacement.
Spécifications techniques :
- Dimensions (H x l x P) : 146,5 x 143,5 x 86 mm
- Capacité : environ 200 ml
- Connecteur D-RGB, embase LED numérique 5 V à 3 broches (brochage : +5 V, D, bloqué, terre)
- Nombre de LED : 14
Propriétés électriques et mécaniques de la pompe :
- Moteur : moteur sphérique à commutation électronique
- Tension nominale : 12 V CC
- Consommation électrique : 20 W
- Hauteur de refoulement maximale : 5,2 m
- Débit maximal : 1 000 l/h
- Température maximale du système : 60 °C
- Matériaux : acier inoxydable, PPS-GF40, joints toriques EPDM, oxyde d'aluminium
- Connecteur d'alimentation : alimentation SATA et connecteur de ventilateur PWM à 4 broches
Régime de fonctionnement :
- Cycle de service PWM : ~ 20-100%
- Comportement par défaut : fonctionne à 100 % du cycle de service lorsqu'aucun signal de rétroaction PWM n'est présent
Livré avec :
- EK-Quantum Kinetic³ FLT 140 D5 PWM
- Mécanisme de montage avec toutes les vis nécessaires
- Support en acier en forme de L avec vis de montage
L'adaptateur EK-Quantum Torque Push-In M 14 est le nouveau raccord instantané d'EK conçu pour être utilisé exclusivement avec les plaques de distribution EK-Quantum Reflection².
Il a un filetage mâle 1/4" standard avec un joint torique à une extrémité, une section médiane moletée un peu comme les prolongateurs statiques Quantum Torque, et une partie mâle enfichable avec deux joints toriques à l'autre extrémité qui pousse directement dans la plaque de distro sans vissage.
Cet adaptateur aide grandement à fixer un radiateur à la plaque de distribution Reflection², réduisant la tension nécessaire pour visser les raccords et ajoutant commodité et facilité d'utilisation.
Le raccord est en laiton nickelé usiné CNC.
Données techniques :
- Finition : Nickel
- Matière : Laiton
- Filetage : 1/4" ; longueur de filetage mâle 4,5 mm
- Plaques de distribution compatibles : Série EK-Quantum Reflection²
L'adaptateur EK-Quantum Torque Push-In M 14 est le nouveau raccord instantané d'EK conçu pour être utilisé exclusivement avec les plaques de distribution EK-Quantum Reflection².
Il a un filetage mâle 1/4" standard avec un joint torique à une extrémité, une section médiane moletée un peu comme les prolongateurs statiques Quantum Torque, et une partie mâle enfichable avec deux joints toriques à l'autre extrémité qui pousse directement dans la plaque de distro sans vissage.
Cet adaptateur aide grandement à fixer un radiateur à la plaque de distribution Reflection², réduisant la tension nécessaire pour visser les raccords et ajoutant commodité et facilité d'utilisation.
Le raccord est en laiton nickelé usiné CNC.
Données techniques :
- Finition : Noir
- Matière : Laiton
- Filetage : 1/4" ; longueur de filetage mâle 4,5 mm
- Plaques de distribution compatibles : Série EK-Quantum Reflection²
Le nouveau Reservoir/Pompe D5 Photon Combo V3 amène un look original combiné avec le tout nouveau système d'éclairage aRGB + la pompe Laing D5.
La pompe D5 Vario offre des performances exceptionnelles et une fiabilité inégalée.
Le cadran de vitesse de la D5 vous permet d'ajuster la vitesse de la pompe pour l'adapter au mieux à votre système, et la sortie tachy vous permet de surveiller avec précision la vitesse de la pompe.
Le tube est fabriqué à partir d'un verre trempé de qualité, qui est à la fois limpide et très résistant aux taches.
L'éclairage aRGB est maintenant à l'arrière du réservoir et dispose d'une bande de diffuseur pour un look plus professionnel à votre construction.
Contrairement aux autres réservoirs tubulaires, qui utilisent des supports en plastique bon marché, le XSPC Photon est doté d'un support en aluminium découpé CNC de haute qualité.
Le support se connecte aux deux extrémités du réservoir, ce qui donne une prise solide sans bloquer la vue du tube.
Les réservoirs de photons peuvent être montés horizontalement ou verticalement.
Si vous utilisez le Photon horizontalement, assurez-vous de garder le réservoir rempli jusqu'en haut, sinon de l'air peut être aspiré dans la boucle.
Chaque combo réservoir/pompe est assemblé à la main et testé sous pression avant la vente pour assurer la fiabilité.
Les réservoirs V3 Photon incluent un nouveau support qui se fixe directement aux radiateurs de 120 mm et 140 mm.
Il dispose également d'un orifice de remplissage amélioré avec une restriction inférieure, pour faciliter le remplissage du réservoir.
Caractéristiques Techniques :
Matériau du tube : verre
Matériau du capuchon : acétal
Matériau du support : aluminium
Dimensions : 241,5 x 85 x 89 mm (y compris la pompe + le support)
Capacité : 425 ml
Éclairage : 10 LED aRGB individuels
Ports : 3x 1/4" (2x In, 1x Out)
Testé individuellement sous pression
Spécification de la pompe D5 :
Pompe d'origine Xylem/Laing D5 Vario
Sortie Molex 4 broches et tachy 3 broches
Sélecteur de vitesse
Débit maximum : 1200 lph (12 V)
Hauteur de refoulement maximum : 3,7 m (12 V)
Tension : 8-24 V (37 W maximum)
Compatibilité RVB :
- Toutes les cartes mères, contrôleurs et concentrateurs RGB adressables 3Pin 5v, y compris...
- Asus AURA Sync (3Pin 5v uniquement)
- Gigabyte RGB Fusion (3Pin 5v uniquement)
- MSI Mystic Light Sync (3Pin 5v uniquement)
REMARQUE : n'essayez pas de brancher le câble aRGB 3 broches 5 V dans autre chose qu'une broche de carte mère aRGB 5 V, un contrôleur ou un concentrateur.
Chaque bande aRGB est testée avant expédition, les dommages causés par l'utilisateur par une mauvaise utilisation ne sont pas couverts par la garantie.
Livré avec :
Ensemble réservoir et pompe XSPC Photon V3 aRGB D5 - Noir
Éclairage aRGB intégré
Support de montage (noir mat)
Bouchon M20 (noir mat)
Anneau de verrouillage D5 personnalisé
La EK-QuantumX Loophole Distroplate D5 PWM - Silver est une solution personnalisée de réservoir, de routage et de pompe de refroidissement par eau qui peut être montée sur des modèles de ventilateurs de 140 mm à l'intérieur du châssis (à condition qu'il y ait suffisamment de place pour cela dans le boîtier).
Il est unique dans le sens où il n’existe pas de canaux prédéfinis pour l’acheminement du liquide de refroidissement.
Au lieu de cela, les chaînes sont créées par l'utilisateur.
Comme la voie navigable n'a pas de canaux internes prédéfinis mais plutôt une structure interne « d'espace ouvert », l'utilisateur peut acheminer les tubes d'un port à un autre au sein de la distribution elle-même à l'aide d'adaptateurs micro coudés à 90 degrés et de raccords micro HDP ou HDC.
La plaque de distribution peut être montée sur pratiquement n'importe quel point de montage de 280 mm (2 x 140 mm), et avec des supports inclinés (vendus séparément), les utilisateurs peuvent la monter à 90° sur un support de ventilateur de 120 mm ou 140 mm. Il fait partie de la Ligne QuantumX destinée aux passionnés qui souhaitent se démarquer.
La EK-QuantumX Loophole Distroplate D5 PWM - Argent comprend des vis argentées, un cadre en aluminium anodisé argent et le couvercle de pompe EK-Quantum Convection premium anodisé en aluminium naturel argent.
Conçue pour offrir une esthétique unique, cette solution avancée tout-en-un comprend une pompe, un réservoir et un total de 34 ports filetés 1/4" standard de l'industrie.
La connexion à l'intérieur de la distribution se fait via des micro-adaptateurs, des raccords., et des tubes.
EK recommande l'utilisation des éléments suivants :
EK-Quantum Torque Micro Rotatif 90°
EK-Quantum Torque Micro HDC 12
EK-Quantum Torque Micro HDP 12
EK-Quantum Torque Micro Extenders
Il y a 22 mm d'espace entre la surface du trou fileté et la surface intérieure du couvercle.
L'utilisation de ces produits de la série Torque garantit la compatibilité et atténue tout problème potentiel lié à la hauteur des raccords.
Ces produits ne sont pas inclus avec la plaque de distribution et sont achetés séparément dans n'importe quelle finition.
Les trente-deux bouchons 1/4" sont livrées avec cette distribution, avec leurs couvercles blancs.
Véritable pompe à eau D5
Cette plaque de distribution d'eau est livrée avec une pompe D5 puissante mais silencieuse contrôlée par PWM.
L'objectif était de créer un produit suffisamment puissant pour offrir une excellente fiabilité et des performances exceptionnelles avec plusieurs waterblocks et radiateurs tout en réduisant le bruit au minimum.
La pompe D5 a été mise à jour avec la dernière variante G3 (génération 3) et est livrée avec un connecteur d'alimentation SATA, suivant la dernière tendance de l'industrie PC visant à réduire l'utilisation de câbles Molex à 4 broches.
Le couvercle EK-Quantum Convection est fabriqué en aluminium usiné CNC anodisé en aluminium argent naturel.
Il est conçu pour améliorer l'esthétique des pompes D5 et présente une conception rectangulaire avec un trou pratique pour acheminer le câble et le cacher autant que possible, permettant un aspect plus propre.
Norme EK Matrix7
EK-Matrix7 standardise les dimensions des produits, y compris la position et l'espacement des ports, rendant l'assemblage de la boucle de refroidissement liquide plus facile et plus intuitif que jamais.
Les plaques de distribution EK-Quantum suivent la norme EK-Matrix7, leur permettant de s'intégrer de manière transparente aux waterblocks GPU Vector², aux plaques arrière actives et aux radiateurs Quantum Surface.
Cela signifie que l'utilisateur passera moins de temps à planifier la boucle et à plier les tubes, ce qui donnera lieu à une construction épique refroidie à l'eau.
Réservoir :
– Dimensions avec la pompe attachée (L x P x H) : 140 x 87 x 294 mm
– Volume du réservoir : ~562ml
– Ports G1/4" : 34
– Bouchons : 32 pièces avec couvercles
– Cadre : aluminium anodisé argent
– Couvercle de pompe : aluminium anodisé argent
Spécifications techniques du moteur de pompe :
– Moteur : moteur sphérique à commutation électronique
– Tension nominale : 12 V CC
– Consommation électrique : 23W
– Hauteur de pression maximale : 3,9 m
– Débit maximum : 1500L/h
– Température maximale du système : 60°C
– Matériaux : Acier inoxydable, PPS-GF40, joints toriques EPDM, oxyde d'aluminium, houille
– Connecteur d'alimentation : SATA et connecteur PWM FAN 4 broches
Régime opérationnel :
– Cycle de service PWM : ~ 20-100 %
– Comportement par défaut : fonctionne à un rapport cyclique de 100 % lorsqu'aucun signal de retour PWM n'est présent
Livré avec :
– EK-QuantumX Loophole Distroplate D5 PWM - Argent
– EK-Quantum Convection D5 – Argent
– 8x vis de montage M3x20 7991DIN
– 8x distanceurs en acétal
– 8x rondelle métallique M4 0,8mm
– 1x clé Allen de 2,5 mm
– 1x clé Allen multiple EK-Loop (6 mm, 8 mm, 9 mm)
– 32x Bouchons en laiton nickelé
– 32x cache EK-Quantum Torque - Blanc
