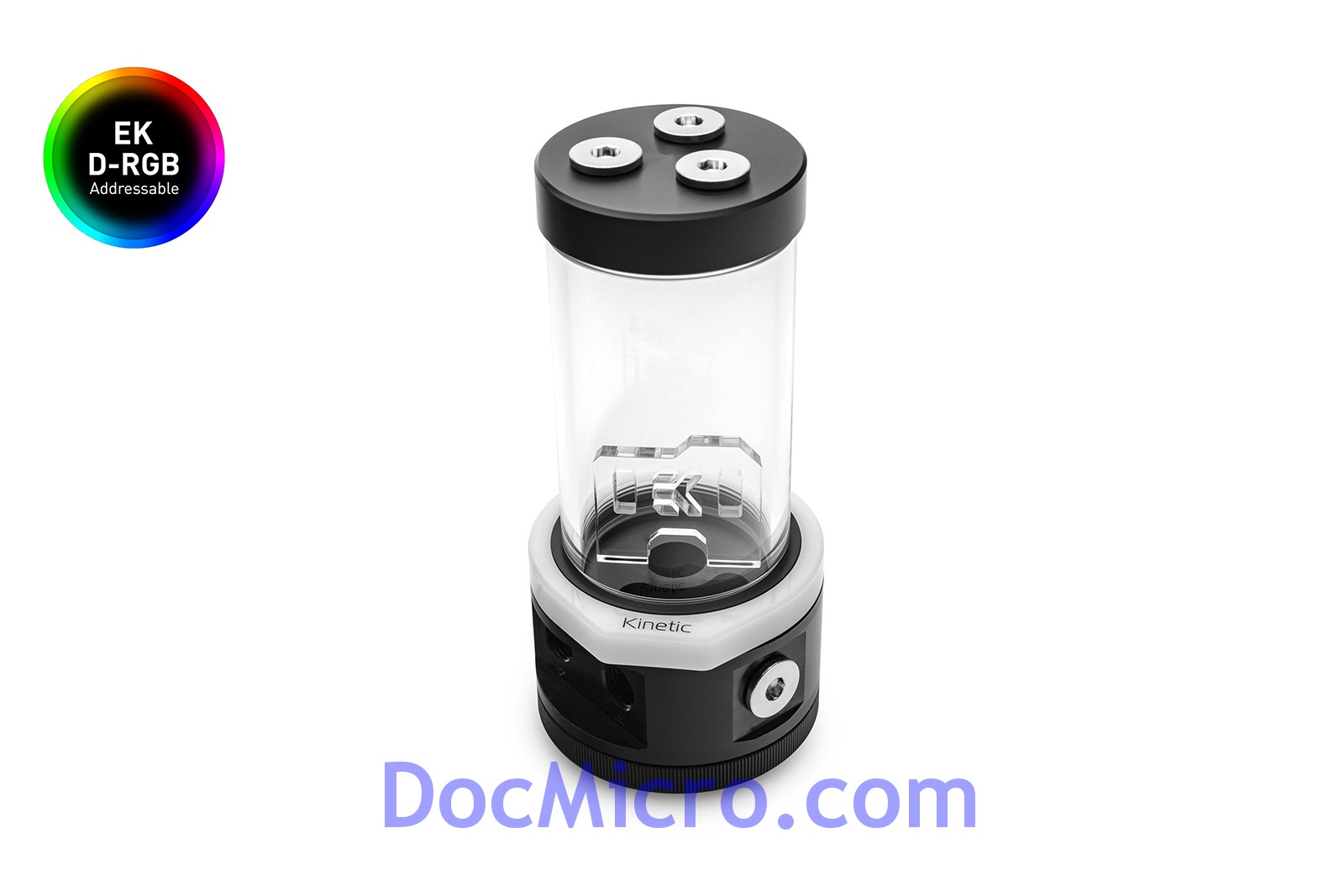

Le Combo EK-Quantum Kinetic TBE D5 est une révolution concernant les combos pompe/réservoir.
Le réservoir est livré sans pompe
Le réservoir fait partie de la gamme de produits EK Quantum et est livré avec un éclairage D-RGB adressable sophistiqué !
Le réservoir est équipé d'un total de six ports 1/4" afin que les utilisateurs puissent choisir la configuration la plus optimale pour leurs boucles de refroidissement liquide.
Le top comporte trois ports 1/4" dont un a un tube interne en laiton nickelé préinstallé qui empêche les éclaboussures du liquide de refroidissement à l'intérieur du réservoir si le top doit être utilisé comme entrée. Cela réduit les chances que l'air soit aspiré par la pompe et évité également au liquide de refroidissement de mousser.
Chacun de ces ports peut également être utilisé pour le remplissage du système ou l'ajout d'accessoires supplémentaires (sondes thermiques, LED, etc.)
Trois autres ports 1/4" standards sont disponibles sur le boîtier inférieur. La nouveauté par rapport à un précédent combo est le troisième port latéral utilisable en tant qu'entrée en option ou en tant que port de vidange.
Un amortisseur en caoutchouc spécial est utilisé pour dissocier le corps de pompe principal du clip de montage pour un fonctionnement silencieux, sans bruit induit par les vibrations. De plus, le positionnement horizontal et vertical est pris en charge pour faciliter les possibilités d'acheminement des tubes.
Le tube de 60mm de diamètre est en matériau acrylique de haute qualité, tandis que le bas du réservoir / le dessus de la pompe est en acétal POM noir usiné CNC. L'étanchéité est réalisée par un joint torique en EPDM de qualité.
Le D-RGB adressable intégré est compatible avec les technologies de synchronisation RGB de tous les principaux fabricants de cartes mères. La flèche sur le connecteur LED à 3 broches doit être alignée avec la marque + 5V sur l'en-tête D-RGB.
Ce réservoir peut être facilement amélioré avec des tubes acryliques plus longs utilisés par les réservoirs de la série EK-RES X3.
Caractérisitques techniques :
- Diamètre du réservoir : 60 mm
- Volume du réservoir : 205 ml
- Hauteur totale de l'unité : 200 mm
- Modèle de trou de montage : 65x34mm
- Connecteur D-RGB standard à 3 broches (5+, numérique, bloqué, masse)
Livré avec :
- EK-Quantum Kinetic TBE 200 D5 Body D-RGB
- Clip de montage avec insert en caoutchouc
- Patron adhésif pour faciliter le montage
- Mécanisme de montage (incl. Clés Allen requises)
- Manuel
Le réservoir est livré sans pompe
Le EK-Quantum Reflection² V3000 Plus D5 PWM D-RGB – Plexi est une solution personnalisée de réservoir, de routage et de pompe de refroidissement par eau.
Cette plaque de distribution est explicitement conçue pour le boitier LIAN LI V3000 Plus.
Équipé de la dernière pompe D5 alimentée par SATA de 3e génération, il élimine le besoin de câbles Molex à 4 broches supplémentaires, suivant la dernière tendance de l'industrie PC.
Faisant partie de la série Reflection², ces plaques de distribution sont conformes à la norme EK-Matrix7, garantissant une compatibilité transparente et une facilité d'installation.
Cette conception de pointe comprend une pompe, un réservoir, un mécanisme de montage simple et plusieurs entrées et sorties filetées 1/4" conformes aux normes industrielles.
Nous avons stratégiquement positionné ces entrées et sorties pour les aligner parfaitement avec les autres produits EK, réduisant ainsi les courbures nécessaires lors de la configuration de votre boucle.
Conçu pour être élégamment monté sur le côté du boîtier, à côté de votre carte mère, l'EK-Quantum Reflection² V3000 Plus D5 PWM D-RGB s'intègre parfaitement au boitier LIAN LI V3000 Plus.
Avec la plaque de distribution installée, la taille maximale du radiateur est la suivante :
En haut : EK-Quantum Surface P480
En bas : EK-Quantum Surface P480
Côté : EK-Quantum Surface S480
Une élégante bande LED D-RGB adressable s'étend sur toute la longueur de l'unité, tandis qu'un couvercle en aluminium noir anodisé dissimule tous les points chauds des LED.
La bande LED adressable intégrée se connecte sans effort au connecteur 5 V de votre carte mère ou à un contrôleur D-RGB dédié.
Il offre également une compatibilité avec des logiciels tels que MSI MYSTIC LIGHT SYNC, ASROCK POLYCHROME SYNC, ASUS AURA SYNC et GIGABYTE RGB FUSION 2, garantissant un effet d'éclairage cohérent et synchronisé.
Avec un total de 32 LED, ce produit garantit un éclairage époustouflant.
Pompe D5 contrôlée par PWM - G3
Cette plaque de distribution d'eau est livrée avec une pompe D5 puissante mais silencieuse contrôlée par PWM.
L'objectif était de créer un produit suffisamment puissant pour offrir une excellente fiabilité et des performances exceptionnelles avec plusieurs waterblocks et radiateurs tout en réduisant le bruit au minimum.
La pompe D5 a été mise à jour avec la dernière variante G3 (génération 3).
Elle est livrée avec un connecteur d'alimentation SATA, suivant la dernière tendance de l'industrie PC consistant à réduire l'utilisation de câbles Molex à 4 broches.
Prise en charge EK-Matrix7
Matrix7 standardise les dimensions des produits, y compris la position et l'espacement des ports, rendant l'assemblage de la boucle de refroidissement liquide plus intuitif et plus facile que jamais.
Les plaques de distribution EK-Quantum Reflection² suivent la norme EK-Matrix7, ce qui leur permet de s'intégrer de manière transparente aux waterblocks GPU Vector², aux plaques arrière actives et aux radiateurs Quantum Surface.
Cela signifie que vous passerez moins de temps à planifier la boucle et à cintrer les tubes, tandis que le résultat final sera toujours une construction épique.
Réservoir :
- Dimensions avec la pompe attachée (L x P x H) : 157,5 x 29,5 x 555 mm
- Volume du réservoir : ~550ml
- Nombre de LED D-RVB : 32
- Longueur du câble D-RGB : 500 mm
- Connecteur D-RGB standard 3 broches (+5V, Données, Bloqué, Masse)
Spécifications techniques du moteur de pompe :
- Moteur : moteur sphérique à commutation électronique
- Tension nominale : 12 V CC
- Consommation électrique : 23W
- Hauteur de pression maximale : 3,9 m
- Débit maximum : 1500L/h
- Température maximale du système : 60°C
- Matériaux : acier inoxydable, PPS-GF40, joints toriques EPDM, oxyde d'aluminium, charbon dur
- Connecteur d'alimentation : SATA et connecteur PWM FAN 4 broches
Régime opérationnel :
- Cycle de service PWM : ~ 20-100 %
- Comportement par défaut : fonctionne à un rapport cyclique de 100 % lorsqu'aucun signal de retour PWM n'est présent
Livré avec :
- EK-Quantum Reflection² V3000 Plus D5 PWM D-RGB – Plexi
- Vis de montage nécessaires
La EK-QuantumX Loophole Distroplate D5 PWM - Silver est une solution personnalisée de réservoir, de routage et de pompe de refroidissement par eau qui peut être montée sur des modèles de ventilateurs de 140 mm à l'intérieur du châssis (à condition qu'il y ait suffisamment de place pour cela dans le boîtier).
Il est unique dans le sens où il n’existe pas de canaux prédéfinis pour l’acheminement du liquide de refroidissement.
Au lieu de cela, les chaînes sont créées par l'utilisateur.
Comme la voie navigable n'a pas de canaux internes prédéfinis mais plutôt une structure interne « d'espace ouvert », l'utilisateur peut acheminer les tubes d'un port à un autre au sein de la distribution elle-même à l'aide d'adaptateurs micro coudés à 90 degrés et de raccords micro HDP ou HDC.
La plaque de distribution peut être montée sur pratiquement n'importe quel point de montage de 280 mm (2 x 140 mm), et avec des supports inclinés (vendus séparément), les utilisateurs peuvent la monter à 90° sur un support de ventilateur de 120 mm ou 140 mm. Il fait partie de la Ligne QuantumX destinée aux passionnés qui souhaitent se démarquer.
La EK-QuantumX Loophole Distroplate D5 PWM - Argent comprend des vis argentées, un cadre en aluminium anodisé argent et le couvercle de pompe EK-Quantum Convection premium anodisé en aluminium naturel argent.
Conçue pour offrir une esthétique unique, cette solution avancée tout-en-un comprend une pompe, un réservoir et un total de 34 ports filetés 1/4" standard de l'industrie.
La connexion à l'intérieur de la distribution se fait via des micro-adaptateurs, des raccords., et des tubes.
EK recommande l'utilisation des éléments suivants :
EK-Quantum Torque Micro Rotatif 90°
EK-Quantum Torque Micro HDC 12
EK-Quantum Torque Micro HDP 12
EK-Quantum Torque Micro Extenders
Il y a 22 mm d'espace entre la surface du trou fileté et la surface intérieure du couvercle.
L'utilisation de ces produits de la série Torque garantit la compatibilité et atténue tout problème potentiel lié à la hauteur des raccords.
Ces produits ne sont pas inclus avec la plaque de distribution et sont achetés séparément dans n'importe quelle finition.
Les trente-deux bouchons 1/4" sont livrées avec cette distribution, avec leurs couvercles blancs.
Véritable pompe à eau D5
Cette plaque de distribution d'eau est livrée avec une pompe D5 puissante mais silencieuse contrôlée par PWM.
L'objectif était de créer un produit suffisamment puissant pour offrir une excellente fiabilité et des performances exceptionnelles avec plusieurs waterblocks et radiateurs tout en réduisant le bruit au minimum.
La pompe D5 a été mise à jour avec la dernière variante G3 (génération 3) et est livrée avec un connecteur d'alimentation SATA, suivant la dernière tendance de l'industrie PC visant à réduire l'utilisation de câbles Molex à 4 broches.
Le couvercle EK-Quantum Convection est fabriqué en aluminium usiné CNC anodisé en aluminium argent naturel.
Il est conçu pour améliorer l'esthétique des pompes D5 et présente une conception rectangulaire avec un trou pratique pour acheminer le câble et le cacher autant que possible, permettant un aspect plus propre.
Norme EK Matrix7
EK-Matrix7 standardise les dimensions des produits, y compris la position et l'espacement des ports, rendant l'assemblage de la boucle de refroidissement liquide plus facile et plus intuitif que jamais.
Les plaques de distribution EK-Quantum suivent la norme EK-Matrix7, leur permettant de s'intégrer de manière transparente aux waterblocks GPU Vector², aux plaques arrière actives et aux radiateurs Quantum Surface.
Cela signifie que l'utilisateur passera moins de temps à planifier la boucle et à plier les tubes, ce qui donnera lieu à une construction épique refroidie à l'eau.
Réservoir :
– Dimensions avec la pompe attachée (L x P x H) : 140 x 87 x 294 mm
– Volume du réservoir : ~562ml
– Ports G1/4" : 34
– Bouchons : 32 pièces avec couvercles
– Cadre : aluminium anodisé argent
– Couvercle de pompe : aluminium anodisé argent
Spécifications techniques du moteur de pompe :
– Moteur : moteur sphérique à commutation électronique
– Tension nominale : 12 V CC
– Consommation électrique : 23W
– Hauteur de pression maximale : 3,9 m
– Débit maximum : 1500L/h
– Température maximale du système : 60°C
– Matériaux : Acier inoxydable, PPS-GF40, joints toriques EPDM, oxyde d'aluminium, houille
– Connecteur d'alimentation : SATA et connecteur PWM FAN 4 broches
Régime opérationnel :
– Cycle de service PWM : ~ 20-100 %
– Comportement par défaut : fonctionne à un rapport cyclique de 100 % lorsqu'aucun signal de retour PWM n'est présent
Livré avec :
– EK-QuantumX Loophole Distroplate D5 PWM - Argent
– EK-Quantum Convection D5 – Argent
– 8x vis de montage M3x20 7991DIN
– 8x distanceurs en acétal
– 8x rondelle métallique M4 0,8mm
– 1x clé Allen de 2,5 mm
– 1x clé Allen multiple EK-Loop (6 mm, 8 mm, 9 mm)
– 32x Bouchons en laiton nickelé
– 32x cache EK-Quantum Torque - Blanc
Le EK-QuantumX Loophole Distroplate D5 PWM est une solution personnalisée de réservoir, de routage et de pompe de refroidissement par eau qui peut être montée sur des modèles de ventilateurs de 140 mm (à condition qu'il y ait suffisamment de place pour cela dans le boîtier).
Il est unique dans le sens où il n’existe pas de canaux prédéfinis pour l’acheminement du liquide de refroidissement.
Au lieu de cela, les chaînes sont créées par l'utilisateur.
Comme la voie navigable n'a pas de canaux internes prédéfinis mais plutôt une structure interne « d'espace ouvert », l'utilisateur peut acheminer les tubes d'un port à un autre au sein de la distribution elle-même à l'aide d'adaptateurs micro coudés à 90 degrés et de raccords micro HDP ou HDC.
La distribution peut être montée sur pratiquement n'importe quel point de montage de 280 mm (2 x 140 mm), et avec des supports inclinés (vendus séparément), les utilisateurs peuvent la monter à 90° sur un support de ventilateur de 120 mm ou 140 mm.
Il fait partie de la Ligne QuantumX destinée aux passionnés qui souhaitent se démarquer.
EK-QuantumX Loophole Distroplate D5 PWM - Noir comprend des vis noires, un cadre en aluminium anodisé noir et le couvercle de pompe haut de gamme EK-Quantum Convection anodisé en noir. Conçue pour offrir une esthétique unique, cette solution tout-en-un comprend une pompe, un réservoir et un total de 34 ports filetés 1/4".
La connexion à l'intérieur de la distribution se fait via des micro-adaptateurs, des raccords., et des tubes.
EK recommande l'utilisation des éléments suivants :
EK-Quantum Torque Micro Rotatif 90°
EK-Quantum Torque Micro HDC 12
EK-Quantum Torque Micro HDP 12
Micro-extenseurs de couple EK-Quantum
Il y a 22 mm d'espace entre la surface du trou fileté et la surface intérieure du couvercle.
L'utilisation de ces produits de la série Torque garantit la compatibilité et atténue tout problème potentiel lié à la hauteur des raccords.
Ces produits ne sont pas inclus avec la plaque de distribution et doivent être achetés séparément.
Les trente-deux fiches 1/4" sont livrées avec cette distribution, avec leurs couvercles noirs.
Véritable pompe à eau D5
Cette plaque de distribution d'eau est livrée avec une pompe D5 puissante mais silencieuse contrôlée par PWM.
L'objectif était de créer un produit suffisamment puissant pour offrir une excellente fiabilité et des performances exceptionnelles avec plusieurs waterblocks et radiateurs tout en réduisant le bruit au minimum.
La pompe D5 a été mise à jour avec la dernière variante G3 (génération 3) et est livrée avec un connecteur d'alimentation SATA, suivant la dernière tendance de l'industrie PC visant à réduire l'utilisation de câbles Molex à 4 broches.
Le couvercle EK-Quantum Convection est fabriqué en aluminium usiné CNC anodisé en noir.
Il est conçu pour améliorer l'esthétique des pompes D5 et présente une conception rectangulaire avec un trou pratique pour acheminer le câble et le cacher autant que possible, permettant un aspect plus propre.
Norme EK Matrix7
EK-Matrix7 standardise les dimensions des produits, y compris la position et l'espacement des ports, rendant l'assemblage de la boucle de refroidissement liquide plus facile et plus intuitif que jamais.
Les plaques de distribution EK-Quantum suivent la norme EK-Matrix7, leur permettant de s'intégrer de manière transparente aux waterblocks GPU Vector², aux plaques arrière actives et aux radiateurs Quantum Surface.
Cela signifie que l'utilisateur passera moins de temps à planifier la boucle et à plier les tubes, ce qui donnera lieu à une construction épique refroidie à l'eau.
Réservoir:
– Dimensions avec la pompe attachée (L x P x H) : 140 x 87 x 294 mm
– Volume du réservoir : ~562ml
– Ports G1/4" : 34
– Bouchons : 32 pièces avec couvercles
– Cadre : aluminium anodisé noir
– Couvercle de pompe : aluminium anodisé noir
Spécifications techniques du moteur de pompe :
– Moteur : moteur sphérique à commutation électronique
– Tension nominale : 12 V CC
– Consommation électrique : 23W
– Hauteur de pression maximale : 3,9 m
– Débit maximum : 1500L/h
– Température maximale du système : 60°C
– Matériaux : Acier inoxydable, PPS-GF40, joints toriques EPDM, oxyde d'aluminium, houille
– Connecteur d'alimentation : SATA et connecteur PWM FAN 4 broches
Régime opérationnel :
– Cycle de service PWM : ~ 20-100 %
– Comportement par défaut : fonctionne à un cycle de service de 100 % lorsqu'aucun signal de retour PWM n'est présent
Livré avec :
– EK-QuantumX Loophole Distroplate D5 PWM - Noir
– EK-Quantum Convection D5 - Noir
– 8x vis de montage M3x20 7991DIN
– 8x distanceurs en acétal
– 8x rondelle métallique M4 0,8mm
– 1x clé Allen de 2,5 mm
– 1x clé Allen multiple EK-Loop (6 mm, 8 mm, 9 mm)
– 32x Bouchons en laiton nickelé
– 32x cache-prise EK-Quantum Torque - Noir
L'adaptateur EK-Quantum Torque Push-In M 14 est le nouveau raccord instantané d'EK conçu pour être utilisé exclusivement avec les plaques de distribution EK-Quantum Reflection².
Il a un filetage mâle 1/4" standard avec un joint torique à une extrémité, une section médiane moletée un peu comme les prolongateurs statiques Quantum Torque, et une partie mâle enfichable avec deux joints toriques à l'autre extrémité qui pousse directement dans la plaque de distro sans vissage.
Cet adaptateur aide grandement à fixer un radiateur à la plaque de distribution Reflection², réduisant la tension nécessaire pour visser les raccords et ajoutant commodité et facilité d'utilisation.
Le raccord est en laiton nickelé usiné CNC.
Données techniques :
- Finition : Noir
- Matière : Laiton
- Filetage : 1/4" ; longueur de filetage mâle 4,5 mm
- Plaques de distribution compatibles : Série EK-Quantum Reflection²
Cette unité combinée pompe-réservoir EK-Quantum Kinetic³ FLT D5 de nouvelle génération s'appuie sur le succès de l'unité combinée FLT de style plat existante et améliore encore la compatibilité et simplifie le processus d'installation en déplaçant la pompe vers l'avant et en mettant en œuvre des ports de connexion 1/4" supplémentaires.
Elle est livrée avec un éclairage D-RGB adressable sophistiqué et une véritable pompe D5 !
L'unité est dotée de trous de montage de ventilateur standard de 140 mm pour une flexibilité maximale lors de l'installation.
Le réservoir est équipé d'un total de neuf ports 1/4" afin que les utilisateurs puissent choisir la configuration la plus optimale pour leurs boucles de refroidissement liquide.
Les unités pompe-réservoir de la série EK-Quantum Kinetic³ FLT D5 sont équipées de véritables pompes D5, fabriquées en Europe, capables de fournir des débits de 1 000 litres par heure avec une pression de refoulement maximale allant jusqu'à 5,2 mètres !
Ces nouvelles unités combinées de la série FLT sont disponibles en six tailles différentes : 92 mm, 120 mm, 240 mm, 140 mm, 280 mm et 360 mm.
Les nouvelles pompe/réservoir de forme plate Kinetic³ vont révolutionner votre façon de penser aux unités combinées et à la construction de boucles.
Étant donné que les modèles de montage des ventilateurs de 140 mm (à 125 mm d'intervalle) sont les options de montage les plus dominantes à l'intérieur des boîtiers PC de nos jours, ces nouvelles unités combinées Kinetic FLT D5 permettront une plus grande flexibilité d'installation car elles ne nécessitent pas de perçage de trous de montage sur votre boîtier.
L'unité combinée est également équipée de points de montage supplémentaires sur un côté (à 125 mm d'intervalle) qui peuvent être utilisés avec les plaques de montage en acier en forme de L incluses.
Tous les trous de montage utilisent des filetages M4 avec les vis fournies.
Le réservoir est fabriqué en matériau acrylique de première qualité et usiné à la perfection, tandis que l'étanchéité est assurée par un joint torique EPDM de haute qualité formé sur mesure.
À côté du réservoir se trouve un couvercle en aluminium anodisé noir sous lequel est placée la bande LED D-RGB adressable.
La mise en œuvre appropriée des LED est l'un des principaux points d'attention d'EK afin qu'il y ait le moins de « points chauds LED » visibles possible.
Le couvercle est désormais une pièce autonome, facilement amovible à tout moment si la bande LED nécessite un entretien ou un remplacement.
Spécifications techniques :
- Dimensions (H x l x P) : 146,5 x 143,5 x 86 mm
- Capacité : environ 200 ml
- Connecteur D-RGB, embase LED numérique 5 V à 3 broches (brochage : +5 V, D, bloqué, terre)
- Nombre de LED : 14
Propriétés électriques et mécaniques de la pompe :
- Moteur : moteur sphérique à commutation électronique
- Tension nominale : 12 V CC
- Consommation électrique : 20 W
- Hauteur de refoulement maximale : 5,2 m
- Débit maximal : 1 000 l/h
- Température maximale du système : 60 °C
- Matériaux : acier inoxydable, PPS-GF40, joints toriques EPDM, oxyde d'aluminium
- Connecteur d'alimentation : alimentation SATA et connecteur de ventilateur PWM à 4 broches
Régime de fonctionnement :
- Cycle de service PWM : ~ 20-100%
- Comportement par défaut : fonctionne à 100 % du cycle de service lorsqu'aucun signal de rétroaction PWM n'est présent
Livré avec :
- EK-Quantum Kinetic³ FLT 140 D5 PWM
- Mécanisme de montage avec toutes les vis nécessaires
- Support en acier en forme de L avec vis de montage
RSS News
Facebook
;){kind=link}
