| 239,90 € 215,91 € |

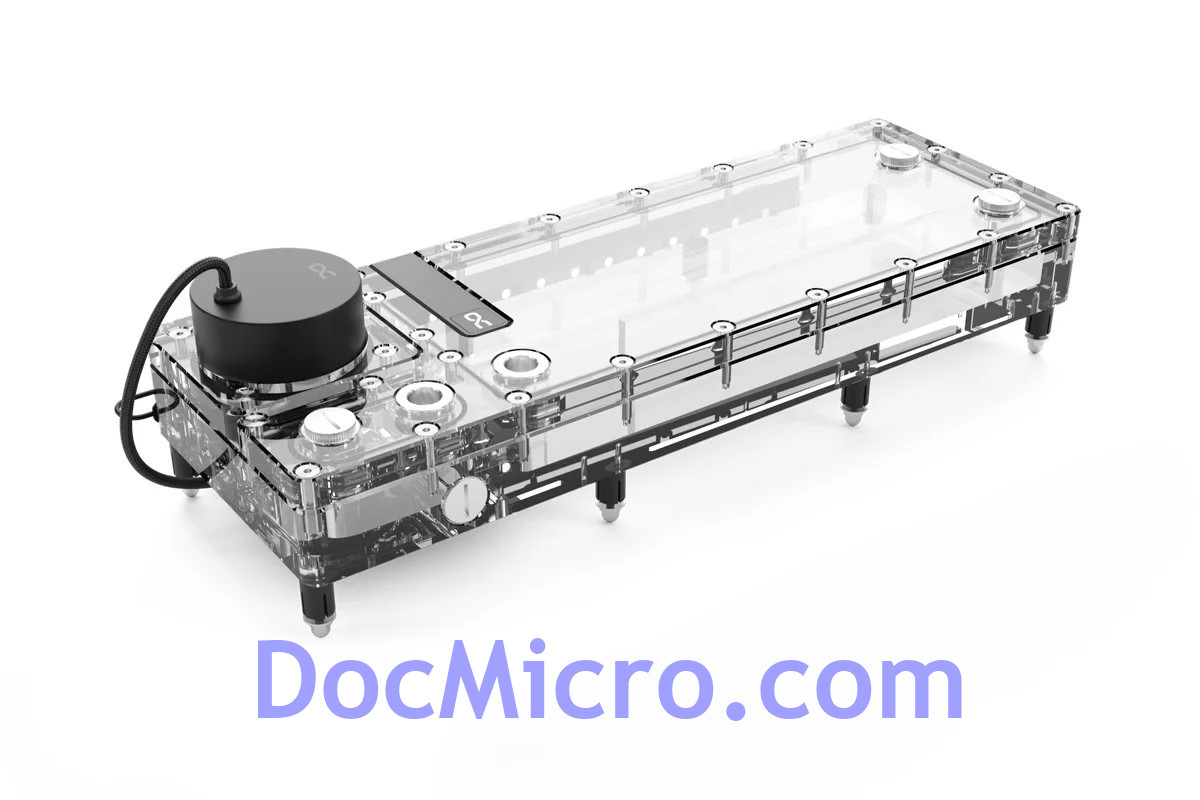

Le réservoir plat Alphacool Core ne se distingue pas seulement par son éclairage aRGB élégant, mais offre également une grande flexibilité avec un total de 5 connexions. Le réservoir est entièrement en acrylique. Grâce à son design plat, le réservoir plat Core peut également être installé dans des boîtiers petits. Une pompe VPP est déjà pré-montée.
Design Core
Un élément clé de la série Core Design d'Alphacool sont les connexions chromées G1/4" en laiton. Dans le réservoir plat Core, les connexions sont encastrées plutôt que vissées dans un filetage, évitant ainsi le problème de fuites éventuelles dues à la fissuration lors du vissage direct des connexions dans l'acrylique. Les connexions sont en deux parties, équipées d'un joint torique et se contrebalancent lorsqu'elles sont montées dans l'acrylique. Cela garantit non seulement une étanchéité absolue de chaque connexion, mais permet également l'apparence claire et fonctionnelle de la série Core Design d'Alphacool.
Installation facile
Avec le kit de montage Core Push inclus, le réservoir plat Core peut être monté sur le panneau du boîtier ou sur un radiateur. Les broches métalliques sont fixées au radiateur ou au panneau du boîtier et les manchons femelles correspondants sont fixés au réservoir plat (voir le manuel). Dans l'étape suivante de l'installation, le réservoir plat est simplement et sans outil poussé sur les broches. Le montage par pression d'Alphacool assure un maintien sûr du réservoir sur le panneau du boîtier ou sur le radiateur et permet un démontage facile pour la maintenance ou les projets d'expansion.
Changement de jeu
Le réservoir plat Core est proposé en version 240mm ou 360mm, avec un positionnement correct du dessus de la pompe. Cela rend le réservoir idéal pour les boucles d'eau personnalisées. Un port de vidange supplémentaire est situé sur le côté, permettant un vidange facile et sans complication du réservoir plat.
Choix de matériaux de haute qualité et éclairage brillant
Le réservoir plat Core d'Alphacool est fabriqué en verre acrylique de haute qualité, permettant une vue dégagée sur le liquide de refroidissement et un éclairage brillant par les LED aRGB adressables numériquement intégrées. L'éclairage peut être contrôlé via un en-tête aRGB numérique sur la carte mère ou éventuellement via le contrôleur aRGB Aurora Eiscontrol d'Alphacool (numéro d'article : 15360).
Compatibilité :
- Peut être monté sur le radiateur ou le panneau
| Données techniques | |
| Dimensions (L x l x H) | 360,00 x 125,00 x 45,14mm |
| Volume (réservoir) | 500ml |
| Matériau | Acrylique |
| Compatibilité des pompes | D5/VPP |
| Filetages | 5x filetage interne G1/4" / 1x port de vidange |
| Température de travail maximale | 60 °C |
| Testé sous pression | 0,8 Bar |
| Quantité de LED aRGB numériques | 17 |
| Tension des LED aRGB numériques | 5V |
| Connexion d'alimentation des LED aRGB numériques | 3-Pin JST + 3-Pin 5V |
| Couleur | transparent |
| Données techniques de la pompe | |
| Dimensions (Réservoir plat avec pompe) (L x l x H) | 360,00 x 125,00 x 91,79mm |
| Matériau de la pompe | matériau synthétique |
| Matériau du couvercle de la pompe | aluminium |
| Matériau de l'axe | céramique |
| Connexions | 4-Pin PWM | SATA |
| Vitesse de rotation | 2500 - 4500 RPM |
| Longueurs des câbles | 4-Pin PWM - 48cm | SATA - 48cm |
| Tension de fonctionnement | 8-13V DC / 14W IP32 |
| Tension de démarrage | 12V DC |
| Hauteur de refoulement maximale | 4,25m |
| Débit maximal | 340L/h |
| Température de travail maximale | 60°C |
| Poids | 276g |
| Couleur | noir |
Remarque sur l'utilisation
A n'utiliser qu'en combinaison avec des liquides de refroidissement à eau clairs et transparents. Les particules et les additifs contenus dans les liquides pastels peuvent obstruer et endommager durablement les produits de refroidissement à eau tels que les radiateurs, les pompes, les radiateurs et les tuyaux. Cela peut également entraîner l'annulation de la garantie du fabricant.
La plaque de distribution d'Alphacool est un incontournable pour tout système de refroidissement par eau personnalisé axé sur les performances, car elle simplifie grandement la planification, la configuration ainsi que la maintenance des boucles d'eau complexes.
Le distributeur est livré sans pompe, compatible avec toutes les pompes D5 et VPP
Conception
Un élément central de la série Core Design d'Alphacool sont les connecteurs G1/4" en laiton chromé. Avec la plaque Core Distro, les ports sont encastrés au lieu d'être vissés dans un filetage comme c'est généralement le cas. Cela permet à Alphacool de surmonter le problème. d'éventuelles fuites dues à la fissuration en vissant les connecteurs directement dans l'acrylique. Les connecteurs sont constitués de deux parties, ont un joint torique et s'opposent lorsqu'ils sont montés dans l'acrylique. Cela garantit non seulement une étanchéité absolue de chaque connecteur, mais permet également l'aspect propre et fonctionnel de la série Core Design d'Alphacool.
Installation facile
À l'aide du kit de montage Core Push inclus, la Distro Plate peut être montée sur le panneau du boîtier ou sur un radiateur. Pour ce faire, les broches métalliques sont fixées au radiateur ou au panneau du boîtier du PC et les prises femelles correspondantes sont fixées à la Distro Plate (voir manuel). La prochaine étape d'assemblage consiste simplement à pousser la Distro Plate sur les broches sans avoir besoin d'outils. Le montage par poussée d'Alphacool permet un ajustement serré de la plaque Distro sur le panneau du boîtier ou le radiateur et permet un retrait facile pour les projets de maintenance ou d'expansion.
Il possède un réservoir intégré ainsi qu'un dessus de pompe pour les pompes VPP ou D5 et est proposé en variante de 240 mm ou 360 mm, chacun avec un positionnement à gauche ou à droite du dessus de pompe. Cela rend la Core Distro Plate idéale pour les boucles d'eau personnalisées où le processeur et la ou les cartes graphiques doivent être refroidis simultanément. Grâce à la disposition des raccords G1/4", les chemins de tuyauterie compliqués appartiendront au passé à l'avenir. Il y a un orifice de vidange supplémentaire sur le côté, avec lequel la Distro Plate peut être vidangée facilement et confortablement.
Sélection de matériaux de haute qualité et éclairage brillant
La plaque Core Distro d'Alphacool est fabriquée en acrylique de haute qualité. Cela permet une vue dégagée du liquide de refroidissement et permet un éclairage brillant à partir des LED aRGB adressables numériquement intégrées. L'éclairage peut être contrôlé via un en-tête aRGB numérique sur la carte mère ou en option par le contrôleur Aurora Eiscontrol aRGB d'Alphacool.
Compatibilité:
- Peut être monté sur le radiateur ou le panneau
Caractéristiques techniques
Dimensions (L x l x H) : 240 x 125 x 68,80 mm
Matériau : Acrylique
Contenance : 164 ml
Compatibilité pompe : VPP/D5
Filetages : 8x filetage intérieur G1/4" / 1x orifice de vidange
Température maximale de travail : 60 °C
Pression testée : 0,8 Bar
Quantité de LED aRGB : 12
Alimentation des LED aRGB : 5V
Connexion d'alimentation LED aRGB : 3 broches JST + 3 broches 5V
Poids : 1260g
Couleur : transparente
Remarque
Veuillez utiliser uniquement en conjonction avec des fluides de refroidissement à eau claire et transparente. Les particules et les additifs contenus dans les liquides Pastel peuvent obstruer et endommager de manière permanente les produits de refroidissement à eau tels que les radiateurs, les pompes, les refroidisseurs et les tuyaux. Cela peut également entraîner l'annulation de la garantie du fabricant.
L'adaptateur EK-Quantum Torque Push-In M 14 est le nouveau raccord instantané d'EK conçu pour être utilisé exclusivement avec les plaques de distribution EK-Quantum Reflection².
Il a un filetage mâle 1/4" standard avec un joint torique à une extrémité, une section médiane moletée un peu comme les prolongateurs statiques Quantum Torque, et une partie mâle enfichable avec deux joints toriques à l'autre extrémité qui pousse directement dans la plaque de distro sans vissage.
Cet adaptateur aide grandement à fixer un radiateur à la plaque de distribution Reflection², réduisant la tension nécessaire pour visser les raccords et ajoutant commodité et facilité d'utilisation.
Le raccord est en laiton nickelé usiné CNC.
Données techniques :
- Finition : Noir
- Matière : Laiton
- Filetage : 1/4" ; longueur de filetage mâle 4,5 mm
- Plaques de distribution compatibles : Série EK-Quantum Reflection²
L'adaptateur EK-Quantum Torque Push-In M 14 est le nouveau raccord instantané d'EK conçu pour être utilisé exclusivement avec les plaques de distribution EK-Quantum Reflection².
Il a un filetage mâle 1/4" standard avec un joint torique à une extrémité, une section médiane moletée un peu comme les prolongateurs statiques Quantum Torque, et une partie mâle enfichable avec deux joints toriques à l'autre extrémité qui pousse directement dans la plaque de distro sans vissage.
Cet adaptateur aide grandement à fixer un radiateur à la plaque de distribution Reflection², réduisant la tension nécessaire pour visser les raccords et ajoutant commodité et facilité d'utilisation.
Le raccord est en laiton nickelé usiné CNC.
Données techniques :
- Finition : Noir / Nickel
- Matière : Laiton
- Filetage : 1/4" ; longueur de filetage mâle 4,5 mm
- Plaques de distribution compatibles : Série EK-Quantum Reflection²
L'EK-Quantum Reflection² Fractal XL D5 PWM D-RGB - Plexi est une solution de réservoir, de routage et de pompe de refroidissement par eau conçue pour s'adapter à plusieurs boîtiers Fractal Design.
Cette « plaque de distribution » est spécialement conçue pour fournir une solution de refroidissement par eau avancée avec une pompe D5 leader du marché pour les utilisateurs qui construisent des solutions de refroidissement liquide en boucle personnalisées avec des boîtiers Fractal Design.
Boitiers pris en charge :
Définir 7XL
Meshifier 2 XL
L'EK-Quantum Reflection² Fractal XL D5 PWM D-RGB offre plusieurs entrées et sorties filetées 1/4", standard de l'industrie.
Le placement de ces entrées et sorties est parfaitement aligné pour s'adapter aux composants du PC afin de minimiser le nombre de courbures que l'utilisateur doit faire pour créer la boucle.
Un nouveau port push-in spécial est intégré pour le radiateur EK-Quantum Surface monté à l'avant pour simplifier l'assemblage.
La compatibilité des radiateurs par boîtier est la suivante :
Avant : Jusqu'à EK-Quantum Surface X360
Haut : Jusqu'à EK-Quantum Surface P480
Conçu pour être monté à côté de la carte mère, le EK-Quantum Reflection² Fractal XL D5 PWM D-RGB peut s'intégrer élégamment dans les boîtiers Fractal Design pris en charge.
La bande LED D-RGB adressable intégrée s'étend sur toute la longueur de l'unité tandis que le couvercle en aluminium noir anodisé cache les points chauds des LED.
La bande LED D-RGB adressable installée se connecte à l'en-tête 5V D-RGB (A-RGB) de la carte mère via un connecteur standard de l'industrie.
Il est compatible avec tous les logiciels des principaux fournisseurs de cartes mères pour un effet d'éclairage coordonné.
Réservoir :
- Dimensions avec la pompe attachée (L x P x H) : 183 x 77 x 490 mm
- Volume du réservoir : ~557 ml
- Nombre de LED D-RGB : 27
- Longueur du câble D-RGB : 600 mm
- Connecteur D-RGB standard 3 broches (+5V, Données, Bloqué, Masse)
Spécifications techniques :
- Moteur : moteur sphérique à commutation électronique
- Tension nominale : 12 V CC
- Consommation électrique : 23W
- Hauteur de pression maximale : 3,9 m
- Débit maximal : 1500L/h
- Température maximale du système : 60°C
- Matériaux : acier inoxydable, PPS-GF40, joints toriques EPDM, oxyde d'aluminium, houille
- Connecteur d'alimentation : SATA et connecteur PWM FAN 4 broches
Régime opérationnel :
- Cycle de service PWM : ~ 20-100 %
- Comportement par défaut : fonctionne à un cycle de service de 100 % lorsqu'aucun signal de retour PWM n'est présent
Livré avec :
- EK-Quantum Reflection² Fractal XL D5 PWM D-RGB – Plexi
- 1x clé Allen 2mm
- 1x clé Allen multiple EK-Loop (6mm, 8mm, 9mm)
- 4x Vis M3x8 DIN7984
- 11x MS - Quantum Plug - Ni (préinstallé)
- 11x EK-Quantum Torque Plug Cover - Noir (préinstallé)
- 1x Adaptateur EK-Quantum Torque Push-In F 0 - Nickel (préinstallé)
La Plaque de Distribution Apex d'Alphacool est la mise à niveau visuelle pour le boitier Y60. Elle a été spécialement conçue pour ce boîtier et remplace le panneau de verre avant. Un incontournable pour chaque système de refroidissement à eau personnalisé.
Design Apex
La ligne de produits Apex d'Alphacool représente le plus haut niveau de perfection. Des matériaux de première classe et des technologies innovantes garantissent un produit premium unique. Un élément central est les connexions en laiton chromé G1/4". De cette manière, Alphacool évite le problème de fuites potentielles dues à la fissuration causée par le vissage direct des connexions dans l'acrylique. Les connexions sont en deux parties, équipées d'un joint torique et se contrebalancent lorsqu'elles sont installées dans l'acrylique.
Choix de matériaux de haute qualité & éclairage brillant
La Plaque de Distribution Apex d'Alphacool est fabriquée en verre acrylique de haute qualité. Cela permet une vue claire du liquide de refroidissement et permet une illumination brillante grâce à l'éclairage aRGB adressable numériquement intégré. L'éclairage peut être contrôlé via un en-tête aRGB numérique sur la carte mère ou, en option, via le contrôleur aRGB Aurora Eiscontrol d'Alphacool (Article EAN : 4250197153607).
Installation facile
La Plaque de Distribution Apex Y60 d'Alphacool remplace le panneau de verre avant du boîtier Y60 et est facile à installer. Elle est montée à la place du panneau de verre et solidement fixée à l'aide des vis originales. Après l'installation, la plaque de distribution est connectée au circuit de refroidissement à eau.
Attention : il n'est pas possible de monter la Distro Plate si un radiateur de 140 mm ou 280 mm est fixé sur le côté.
Note : La Plaque de Distribution Apex Y60 est uniquement compatible avec le boîtier Y60.
Compatibilité :
- Boîtier Y60
| Données techniques | |
| Dimensions (L x l x H) | 344,50 x 213,50 x 87,30 mm |
| Matériel | Acrylique |
| Volume | environ 300ml |
| Compatibilité de la pompe | VPP/D5 |
| Filetages | 6 |
| Température de fonctionnement maximale | 60 °C |
| Testé sous pression | 0,8 Bar |
| Quantité de LEDs aRGB numériques | 11 |
| Puissance des LEDs aRGB numériques | 5V |
| Connexion d'alimentation des LEDs aRGB numériques | 3-Pin JST + 3-Pin 5V |
| Poids | 3000g |
| Couleur | transparent |
| Données techniques de la pompe | |
| Matériau de la pompe | matériau synthétique |
| Matériau du couvercle de la pompe | aluminium |
| Matériau de l'axe | céramique |
| Connexions | 4-Pin PWM | SATA |
| Vitesse de rotation | 2500 - 4500 RPM |
| Longueurs de câble | 4-Pin PWM - 48cm | SATA - 48cm |
| Tension de fonctionnement | 8-13V DC / 14W IP32 |
| Tension de démarrage | 12V DC |
| Hauteur de refoulement maximale | 4,25m |
| Débit maximal | 340L/h |
| Température de fonctionnement maximale | 60°C |
| Couleur | noir |
Remarque sur l'utilisation
A n'utiliser qu'en combinaison avec des liquides de refroidissement à eau clairs et transparents. Les particules et les additifs contenus dans les liquides Pastell peuvent obstruer et endommager durablement les produits de refroidissement à eau tels que les radiateurs, les pompes, les radiateurs et les tuyaux. Cela peut également entraîner l'annulation de la garantie du fabricant.
