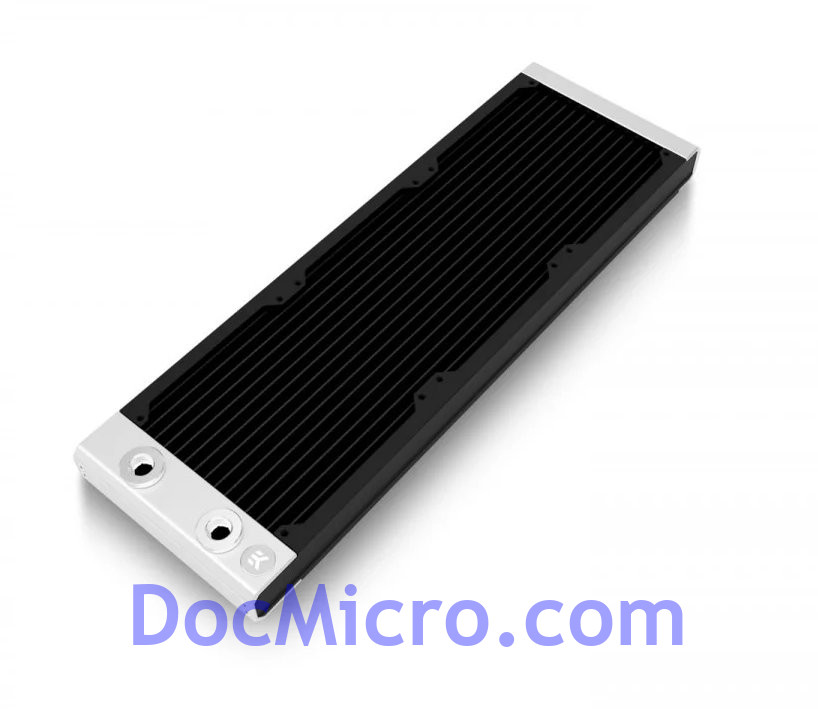

Avec une épaisseur de seulement 30 mm, les radiateurs surface de la série EK-Quantum S sont idéaux pour les boîtiers à espace restreint.
Malgré leur épaisseur réduite, ils offrent des performances exceptionnelles à des vitesses de ventilation très basses et moyennes.
Un total de 16 tubes en cuivre de 2 mm de large sur toute la longueur du radiateur assurent un flux de liquide de refroidissement optimal sans stress sur votre boucle de refroidissement.
Des ailettes en cuivre sans persiennes de haute qualité avec une densité de 20 FPI offrent le meilleur équilibre entre le transfert thermique et la résistance à l'air pour des performances optimales même lorsque le ventilateur fonctionne à basse vitesse.
Une configuration Push/Pull sur un radiateur de surface EK-Quantum de la série S n'est pas recommandée par EK car elle n'apportera pas d'augmentation proportionnelle des performances. Si plus de puissance de refroidissement est nécessaire, l'ajout de radiateurs supplémentaires est la solution.
Le radiateur de la série EK-Quantum Surface S maximise les performances en utilisant un nouveau noyau de radiateur.
Lorsque l'on compare les performances d'un cœur à l'autre, le radiateur Surface S est jusqu'à 20 % plus performant que son prédécesseur, le CoolStream SE, grâce à sa structure d'ailettes améliorée et son noyau optimisé.
Les radiateurs haut de gamme EK-Quantum Surface sont construits sur des années de développement et d'études de marché pour fournir le meilleur produit que le marché exige de toutes les manières possibles.
La finition des matériaux, la rigidité mécanique et les performances ont été portées à un autre niveau.
Comme tous les autres produits de la gamme Quantum, les tout nouveaux radiateurs Surface d'EK apportent de nombreuses améliorations de performances, notamment les performances thermiques, la restriction du débit de liquide de refroidissement et la restriction du débit d'air.
Avec les vis fournies, ce radiateur est compatible avec les ventilateurs de 120 mm qui ont une épaisseur standard de 25 mm.
EK recommande d'utiliser des ventilateurs EK ou des ventilateurs similaires avec des cadres à bords scellés.
Cette forme carrée classique mais efficace du carter du ventilateur offre des performances optimales en régime de traction (aspiration) ou de poussée (pression) sans aucune perte hydraulique, assurant ainsi la capacité de refroidissement optimale de vos radiateurs à refroidissement liquide.
Les embouts épais en aluminium extrudé avec une finition argentée donnent au radiateur un aspect et une sensation haut de gamme.
Ils recouvrent l'intérieur et rejoignent les plaques latérales embouties, créant une structure rigide agréable à manipuler.
Les plaques latérales en acier inoxydable sont recouvertes d'une peinture noire semi-brillante durable, tandis que les ailettes elles-mêmes ont un revêtement noir mat spécial avec un coefficient de conductivité thermique élevé.
Des vis à tête ronde Philips M4 noires résistantes sont fournies pour une utilisation facile.
EK suggère fortement d'utiliser uniquement les vis fournies pour éviter d'endommager le radiateur lui-même.
Cependant, la compatibilité des vis M4 permet aux utilisateurs de se procurer des vis plus longues si nécessaire.
Le noyau de refroidissement est conçu pour ne pas endommager l'intégrité structurelle du noyau du radiateur, même si le client utilise accidentellement des vis plus longues, car elles n'entreront en collision qu'avec les ailettes.
La gamme EK-Quantum Surface a été conçue et exécutée comme une gamme de produits modulaires plutôt que comme des radiateurs de taille individuelle.
Une telle conception permet d'obtenir un montage impeccable et une continuité d'apparence tout en rendant le processus de démontage très simple et direct.
EK a toujours soutenu la communauté de modding DIY, donc peindre et modifier votre radiateur Surface sera un jeu d'enfant,
La conception de la structure interne des radiateurs a été exécutée avec une faible restriction de débit à l'esprit, ne fournissant aucune contrainte inutile sur le reste de la boucle de refroidissement.
Cela signifie que vous pourrez ajouter plusieurs radiateurs à votre boucle de refroidissement en utilisant une seule pompe (D5 ou DDC).
Les radiateurs sont également respectueux du flux d'air et à faible restriction, ce qui permet un fonctionnement à faible vitesse du ventilateur pour obtenir les mêmes performances.
Une faible restriction du débit d'air maintient le boîtier bien ventilé et permet aux autres radiateurs du boîtier de respirer correctement.
Étant donné que toute boucle de refroidissement liquide personnalisée est construite à partir de plusieurs produits EK, la distinction la plus précieuse en matière d'esthétique et de facilité d'utilisation provient de la somme de toutes les pièces.
Pour résoudre ce problème, EK a lancé Matrix7, un système qui normalise les dimensions des produits, ainsi que la position et l'espacement des ports.
Ce faisant, nous rendons l'assemblage de la boucle de refroidissement liquide plus intuitif et avons un ensemble propre de tubes parallèles plus facile que jamais.
Tous les radiateurs EK-Quantum Surface sont compatibles EK-Matrix7, ce qui signifie qu'ils s'intègrent sans effort au Reflection², la deuxième génération de plaques de distribution Quantum.
Cela permet à l'utilisateur d'échanger et de mettre à niveau facilement les radiateurs surface des séries S, P et X dans le même boîtier (à condition que le boîtier prenne en charge des radiateurs plus épais dans la même position).
Spécifications techniques et matérielles :
- Ailettes en cuivre à 99,9% de haute qualité
- Tube en cuivre H90
- Chambres de réservoir d'extrémité en laiton H62
- Plaques latérales en acier inoxydable
- Couvercles d'embouts en aluminium extrudé anodisé argent
- Rallonges et bouchons en laiton nickelé
Dimensions : 405 x 130 x 30 mm (L x l x H)
Poids : 0,950 kg
FPI : 20
Filetages des ports : 2x 1/4"
Compatibilité ventilateur : ventilateur 120x120x25mm
Pression testée : 1bar
Livré avec :
- Radiateur série EK-Quantum Surface S
- 12x Vis Phillips M4x30mm pour ventilateurs de 25mm d'épaisseur
- 12x Vis Phillips M4x5mm pour monter le radiateur directement sur le boîtier
- Clé Allen (hexagonale) en acier de 6 mm
- Clé Allen (hexagonale) en acier de 9 mm
Avec une épaisseur de 44 mm, les radiateurs surface de la série EK-Quantum P sont les polyvalents absolus pour un faible bruit et des performances élevées sur toute la plage de fonctionnement du ventilateur.
Équipé d'un total de quatre orifices de connexion filetés 1/4", il offre une polyvalence supplémentaire lors du processus de planification de la boucle, tandis que le cinquième orifice 1/4" situé sur l'extrémité du réservoir est une caractéristique irremplaçable lorsqu'il s'agit de vidanger la boucle.
Un total de seize tubes en cuivre de 2 mm de large sur toute la longueur du radiateur assurent un débit de liquide de refroidissement optimal, sans exercer de pression sur votre boucle de refroidissement.
Des ailettes en cuivre sans persiennes de haute qualité avec une densité de 18 FPI offrent le meilleur équilibre entre le transfert thermique et la résistance à l'air, permettant des performances optimales même lorsque le ventilateur fonctionne à basse vitesse.
Pour optimiser les performances de refroidissement, une configuration Push/Pull peut être utilisée sur n'importe quel radiateur de surface EK-Quantum de la série P.
Le radiateur de la série EK-Quantum Surface P maximise les performances en utilisant un nouveau noyau de radiateur.
Lorsque l'on compare les performances d'un cœur à l'autre, le radiateur Surface P est jusqu'à 10 % plus performant que son prédécesseur, le CoolStream PE, grâce à sa structure d'ailettes améliorée et son noyau optimisé.
Les radiateurs haut de gamme EK-Quantum Surface sont construits sur des années de développement et d'études de marché pour fournir le meilleur produit que le marché exige de toutes les manières possibles.
La finition des matériaux, la rigidité mécanique et les performances ont été portées à un autre niveau.
Comme tous les autres produits de la gamme Quantum, les tout nouveaux radiateurs Surface d'EK apportent de nombreuses améliorations de performances, notamment les performances thermiques, la restriction du débit de liquide de refroidissement et la restriction du débit d'air.
Avec les vis fournies, ce radiateur est compatible avec les ventilateurs de 120 mm qui ont une épaisseur standard de 25 mm.
EK recommande d'utiliser des ventilateurs EK ou des ventilateurs similaires avec des cadres à bords scellés.
Cette forme carrée classique mais efficace du carter du ventilateur offre des performances optimales en régime de traction (aspiration) ou de poussée (pression) sans aucune perte hydraulique, assurant ainsi la capacité de refroidissement optimale de vos radiateurs à refroidissement liquide.
Les embouts épais en aluminium extrudé avec une finition argentée donnent au radiateur un aspect et une sensation haut de gamme.
Ils recouvrent l'intérieur et rejoignent les plaques latérales embouties, créant une structure rigide agréable à manipuler.
Les plaques latérales en acier inoxydable sont recouvertes d'une peinture blanche semi-brillante durable, tandis que les ailettes elles-mêmes ont un revêtement noir mat spécial avec un coefficient de conductivité thermique élevé.
Des vis à tête ronde Philips M4 noires résistantes sont fournies pour une utilisation facile.
EK suggère fortement d'utiliser uniquement les vis fournies pour éviter d'endommager le radiateur lui-même.
Cependant, la compatibilité des vis M4 permet aux utilisateurs de se procurer des vis plus longues si nécessaire.
Le noyau de refroidissement est conçu pour ne pas endommager l'intégrité structurelle du noyau du radiateur, même si le client utilise accidentellement des vis plus longues, car elles n'entreront en collision qu'avec les ailettes.
La gamme EK-Quantum Surface a été conçue et exécutée comme une gamme de produits modulaires plutôt que comme des radiateurs de taille individuelle.
Une telle conception permet d'obtenir un montage impeccable et une continuité d'apparence tout en rendant le processus de démontage très simple et direct.
EK a toujours soutenu la communauté de modding DIY, donc peindre et modifier votre radiateur Surface sera un jeu d'enfant,
La conception de la structure interne des radiateurs a été exécutée avec une faible restriction de débit à l'esprit, ne fournissant aucune contrainte inutile sur le reste de la boucle de refroidissement.
Cela signifie que vous pourrez ajouter plusieurs radiateurs à votre boucle de refroidissement en utilisant une seule pompe (D5 ou DDC).
Les radiateurs sont également respectueux du flux d'air et à faible restriction, ce qui permet un fonctionnement à faible vitesse du ventilateur pour obtenir les mêmes performances.
Une faible restriction du débit d'air maintient le boîtier bien ventilé et permet aux autres radiateurs du boîtier de respirer correctement.
Étant donné que toute boucle de refroidissement liquide personnalisée est construite à partir de plusieurs produits EK, la distinction la plus précieuse en matière d'esthétique et de facilité d'utilisation provient de la somme de toutes les pièces.
Pour résoudre ce problème, EK a lancé Matrix7, un système qui normalise les dimensions des produits, ainsi que la position et l'espacement des ports.
Ce faisant, nous rendons l'assemblage de la boucle de refroidissement liquide plus intuitif et avons un ensemble propre de tubes parallèles plus facile que jamais.
Tous les radiateurs EK-Quantum Surface sont compatibles EK-Matrix7, ce qui signifie qu'ils s'intègrent sans effort au Reflection², la deuxième génération de plaques de distribution Quantum.
Cela permet à l'utilisateur d'échanger et de mettre à niveau facilement les radiateurs surface des séries S, P et X dans le même boîtier (à condition que le boîtier prenne en charge des radiateurs plus épais dans la même position).
Spécifications techniques et matérielles :
- Ailettes en cuivre à 99,9% de haute qualité
- Tube en cuivre H90
- Chambres de réservoir d'extrémité en laiton H62
- Plaques latérales en acier inoxydable
- Couvercles d'embouts en aluminium extrudé anodisé argent
- Rallonges et bouchons en laiton nickelé
Dimensions : 405 x 130 x 44 mm (L x l x H)
Poids : 1,6 kg
FPI : 18
Filetages des ports : 5x 1/4"
Compatibilité ventilateur : ventilateur 120x120x25mm
Pression testée : 1bar
Livré avec :
- Radiateur série EK-Quantum Surface P
- 12x Vis Phillips M4x30mm pour ventilateurs de 25mm d'épaisseur
- 12x Vis Phillips M4x5mm pour monter le radiateur directement sur le boîtier
- Clé Allen (hexagonale) en acier de 6 mm
- Clé Allen (hexagonale) en acier de 9 mm
Le XSPC TX est le radiateur PC le plus mince au monde.
Avec un peu plus de 20 mm d'épaisseur, il est 20% plus fin qu'un ventilateur standard de 120 mm et plus mince de 40% que les radiateurs de la série EX.
Malgré sa taille, la série TX offre à la fois d'excellentes performances et une faible restriction de débit.
Cela provient du noyau en cuivre et en laiton hautes performances, composé de tubes à joints soudés et d'ailettes haute densité.
Les performances ont également été améliorées en concevant des ailettes dépassant des tubes : Cela permet d'augmenter la surface de refroidissement sans augmenter les dimensions extérieures.
Avec ses 13 tubes et ses 22 ailettes par pouce, le noyau a la plus haute densité jamais sortie, mais en raison de la finesse du noyau, il fonctionne toujours avec des ventilateurs à basse vitesse.
La série TX est idéale pour toute installation où l'espace est primordial.
Version Crossflow pour une circulation plus rapide du liquide et une installation plus facile grâce aux entrées / sorties configurables.
Caractéristiques Techniques :
Noyau cuivre et laiton
Tubes en cuivre H90, ailettes en cuivre, réservoirs d'extrémité en laiton
Finition peinture noir mat
Dimensions: 125 x 20,5 x 398mm (LxPxH) + -0,5mm
Epaisseur du Coeur : 16mm
22 FPI (ailettes par pouce)
13 tubes (13x1.5mm)
Poids : ~ 652g
Capacité de liquide de refroidissement : 132ml
Filetage : 1/4"
Vis : 6-32 UNC
Vis fournies 6-32 UNC 30mm et 6mm
Conforme RoHS
Livré sans embouts
Les radiateurs sont testés en usine avec une pression de 2 bar ils sont tous garantis sans fuite.
Attention à ne pas visser trop loin les vis lorsque vous fixez un ventilateur vous risqueriez de percer le radiateur.
Aucune garantie en cas de radiateur percé.
