Pour ceux qui exigent le plus de puissance de refroidissement d'un radiateur le EK-Quantum Surface, la série X de 58 mm d'épaisseur est le bon choix.

Ces radiateurs épais bénéficieront le plus des ventilateurs à moyenne et haute vitesse ou même d'une configuration Push/Pull.
Équipée d'un total de quatre orifices de connexion filetés 1/4", la série X offre une polyvalence supplémentaire lors du processus de planification de la boucle.
Le cinquième orifice 1/4" situé sur le réservoir est un élément irremplaçable lorsqu'il s'agit de vidanger la boucle et de purger l'air.
Un total de dix-huit tubes en cuivre de 2 mm de large sur l'ensemble du radiateur assurent un flux de liquide de refroidissement optimal, sans exercer de pression sur votre boucle de refroidissement.
Les ailettes en cuivre sans persiennes de haute qualité avec une densité de 18 FPI offrent le meilleur équilibre entre le transfert thermique et la résistance à l'air.
EK ne recommande pas d'utiliser des ventilateurs à fonctionnement lent sur les radiateurs EK-Quantum de la série X car ils nécessitent un flux d'air adéquat pour évacuer plus de chaleur qu'ils n'en absorbent dans leur noyau épais.

Les radiateurs haut de gamme EK-Quantum Surface sont construits sur des années de développement et d'études de marché pour fournir le meilleur produit que le marché exige de toutes les manières possibles.
La finition des matériaux, la rigidité mécanique et les performances ont été portées à un autre niveau.
Comme tous les autres produits de la gamme Quantum, les tout nouveaux radiateurs Surface d'EK apportent de nombreuses améliorations de performances, notamment les performances thermiques, la restriction du débit de liquide de refroidissement et la restriction du débit d'air.

Avec les vis fournies, ce radiateur est compatible avec les ventilateurs de 140 mm qui ont une épaisseur standard de 25 mm.
EK recommande d'utiliser des ventilateurs EK ou des ventilateurs similaires avec des cadres à bords scellés.
Cette forme carrée classique mais efficace du carter du ventilateur offre des performances optimales en régime de traction (aspiration) ou de poussée (pression) sans aucune perte hydraulique, assurant ainsi la capacité de refroidissement optimale de vos radiateurs à refroidissement liquide.

Les embouts épais en aluminium extrudé avec une finition argentée donnent au radiateur un aspect et une sensation haut de gamme.
Ils recouvrent l'intérieur et rejoignent les plaques latérales embouties, créant une structure rigide agréable à manipuler.
Les plaques latérales en acier inoxydable sont recouvertes d'une peinture noire semi-brillante durable, tandis que les ailettes elles-mêmes ont un revêtement noir mat spécial avec un coefficient de conductivité thermique élevé.

Multiport – Le choix des ports vous appartient

Dans les extrémités en aluminium se trouvent des bouchons et des rallonges modulaires qui peuvent être interchangés et configurés par l'utilisateur pour un acheminement optimal des tubes.
Ce radiateur multiport dispose de deux ports de connexion filetés G1/4" supplémentaires sur le côté et d'un port supplémentaire à l'extrémité opposée pour la purge d'air.

Vis M4 – standardisées, faciles à trouver

Des vis à tête ronde Philips M4 noires résistantes sont fournies pour une utilisation facile.
Dans les scénarios d'utilisation générale, EK suggère fortement d'utiliser uniquement les vis fournies pour éviter d'endommager le radiateur lui-même.
Cependant, la compatibilité des vis M4 permet aux utilisateurs de se procurer des vis plus longues si nécessaire.
Le noyau de refroidissement est conçu pour ne pas endommager l'intégrité structurelle du noyau du radiateur, même si le client utilise accidentellement des vis plus longues, car elles n'entreront en collision qu'avec les ailettes.

Démontage facile – DIY Modding Dream

La gamme EK-Quantum Surface a été conçue et exécutée comme une gamme de produits modulaires plutôt que comme des radiateurs de taille individuelle.
Une telle conception permet d'obtenir un montage impeccable et une continuité d'apparence tout en rendant le processus de démontage très simple et direct.
EK a toujours soutenu la communauté de modding DIY, donc peindre et modifier votre radiateur Surface sera un jeu d'enfant.

Loop Friendly - Ne vous inquiétez pas pour votre pompe

La conception de la structure interne des radiateurs a été exécutée avec une faible restriction de débit à l'esprit, ne fournissant aucune contrainte inutile sur le reste de la boucle de refroidissement.
Cela signifie que vous pourrez ajouter plusieurs radiateurs à votre boucle de refroidissement en utilisant une seule pompe (D5 ou DDC).
Les radiateurs sont également respectueux du flux d'air et à faible restriction, ce qui permet un fonctionnement à faible vitesse du ventilateur pour obtenir les mêmes performances.
Une faible restriction du débit d'air maintient le boîtier bien ventilé et permet aux autres radiateurs du boîtier de respirer correctement.

Compatible EK-Matrix7 - Pour les courses de tubes les plus propres

Étant donné que toute boucle de refroidissement liquide personnalisée est construite à partir de plusieurs produits EK, la distinction la plus précieuse en matière d'esthétique et de facilité d'utilisation provient de la somme de toutes les pièces.
Pour résoudre ce problème, EK a lancé Matrix7, un système qui normalise les dimensions des produits, ainsi que la position et l'espacement des ports.
Ce faisant, nous rendons l'assemblage de la boucle de refroidissement liquide plus intuitif et avons un ensemble propre de tubes parallèles plus facile que jamais.

Tous les radiateurs EK-Quantum Surface sont compatibles EK-Matrix7, ce qui signifie qu'ils s'intègrent sans effort à Reflection², la deuxième génération de plaques de distribution Quantum.
Cela permet à l'utilisateur d'échanger et de mettre à niveau facilement les radiateurs surface séries S, P et X dans le même boîtier (à condition que le boîtier prenne en charge des radiateurs plus épais dans la même position).

Spécifications techniques et matérielles :

- Ailettes en cuivre à 99,9% de haute qualité
- Tube en cuivre H90
- Chambres de réservoir d'extrémité en laiton H62
- Plaques latérales en acier inoxydable
- Couvercles d'embouts en aluminium extrudé anodisé argent
- Rallonges et bouchons en laiton nickelé

Dimensions : 325 x 145 x 58 mm (L x l x H)
Poids : 1,93 kg
FPI : 18
Filetages des ports : 5x 1/4"
Compatibilité ventilateur : ventilateur 140x140x25mm
Pression testée : 1 bar

Livré avec :

- Radiateur série EK-Quantum Surface X
- 8x Vis Phillips Slotted M4x30mm pour ventilateurs de 25mm d'épaisseur
- 8x Vis Phillips Slotted M4x5mm pour monter le radiateur directement sur le boîtier
- Clé Allen (hexagonale) en acier de 6 mm
- Clé Allen (hexagonale) en acier de 9 mm

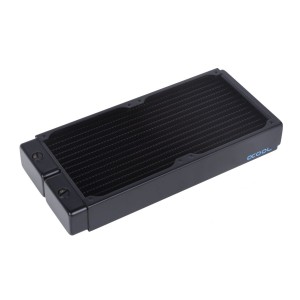

Alphacool est une entreprise de renommée internationale dans le domaine des solutions de refroidissement par eau pour les clients industriels et finaux.
Ils développent, innovent et améliorent constamment leurs produits pour garantir un refroidissement efficace tout en conservant un aspect esthétique.

Choix de matériaux sans compromis
Comme d'habitude, Alphacool utilise du cuivre pur pour les radiateurs NexXxoS V.2. Les chambres d'extrémité, les canaux et les ailettes de refroidissement sont en cuivre et constituent un argument de vente unique au monde. Aucun autre fabricant n'utilise du cuivre pur pour tous ces composants. En conséquence, les radiateurs Alphacool sont parmi les plus populaires et les meilleurs du marché depuis de nombreuses années. La base parfaite pour tout système de refroidissement par eau.

Pleine capacité de refroidissement
Avec une conductivité thermique de 400 W / (mK) pour le cuivre, contre 236 W / (mK) pour l'aluminium, le gagnant de cette comparaison est absolument clair. La densité des ailettes est également spécialement choisie pour fonctionner pour l'utilisateur. Alphacool est l'une des plus anciennes entreprises dans le domaine du refroidissement par eau et a réalisé d'innombrables tests en laboratoire. Le résultat est une densité d'ailettes de 15 FPI. Cela signifie que le flux d'air n'est que légèrement obstrué de sorte que l'air puisse passer sans haute pression, mais la capacité de refroidissement n'en souffre pas. Au contraire. Afin d'optimiser l'utilisation du flux d'air, toutes les ailettes de refroidissement sont dotées de petits volets. Certains peuvent les connaître grâce au sport automobile ou à la conception d'aéronefs. Les volets sont de minuscules ailes qui dirigent le flux d'air dans la direction souhaitée. Avec les radiateurs, ils mesurent à peine 1 mm de haut, mais fournissent toujours une turbulence d'air contrôlée pour augmenter les performances de refroidissement et minimiser le bruit d'écoulement.

Nouvelle génération de bouchons à vis
Tous les radiateurs NexXxoS V.2 reposent sur les nouveaux bouchons brevetés d'Alphacool. Quiconque a monté un radiateur à l'avant ou au plafond d'un boîtier sait que les bouchons saillants peuvent ruiner l'esthétique car le radiateur ne peut pas être placé à fleur. Alphacool propose une solution avec les nouveaux bouchons à vis brevetés. Ils sont entièrement fraisés dans le radiateur et affleurent à sa surface. Cela signifie que rien ne s'oppose à une installation propre. Bien sûr, les radiateurs sont également beaucoup plus élégants.

De nombreuses options de connexion
Toutes les versions des radiateurs NexXxoS V.2 ST30 ont deux options de connexion pour IN et OUT, une de chaque côté. Du côté opposé aux entrées / sorties, les radiateurs NexXxoS V.2 ST30 ont désormais également un orifice de remplissage ou de ventilation. Bien entendu, cette connexion peut également être utilisée pour vidanger la boucle de refroidissement à eau. Dans tous les cas, les utilisateurs expérimentés seront ravis.

La bonne taille pour chaque application
Les radiateurs NexXxoS V.2 sont disponibles dans toutes les tailles courantes. Du radiateur compact ST30 de 120 mm au radiateur de 480 mm pour ceux qui n'ont pas assez de puissance de refroidissement. Les fans de ventilateurs de 140 mm ne manqueront pas car Alphacool couvre également toutes les tailles, de 140 mm à l'énorme radiateur XT45 de 420 mm. Et pour pousser le tout à l'extrême, il existe des versions ST30 et XT45 pour tous les radiateurs. Celles-ci diffèrent tout simplement par l'épaisseur. ST30 représente une épaisseur de 30 mm, XT45 une épaisseur de 45 mm.

La sécurité d'abord
Le NexXxoS V.2, comme les radiateurs NexXxoS précédents, offre une protection spéciale qui empêche les vis de pénétrer dans le radiateur lors de la fixation des ventilateurs ou lors du montage du radiateur sur le boîtier. Des plaques de protection ont été placées sous tous les trous de montage pour éviter que les vis ne soient vissées trop profondément. Cela protège les ailettes de refroidissement et les canaux en dessous.

Le roi est mort, longue vie au roi. Ceux qui étaient satisfaits des radiateurs NexXxoS précédents apprécieront les nombreuses petites améliorations qu'offrent les radiateurs NexXxoS V.2. Maintenant, l'un des meilleurs radiateurs a été encore amélioré. Votre système les mérite.

ATTENTION: Les radiateurs NexXxoS V.2 ne sont compatibles qu'avec des raccords d'une longueur de filetage maximum de 5 mm.

Données techniques :
L xlxh: 316.5 x 143 x 45.5 mm
Poids: 1032 g
Matériau des ailettes de refroidissement: cuivre
Matériau de la préchambre: cuivre
Matériau canaux de refroidissement : cuivre
Matériau du boîtier extérieur: acier
FPI: 15
Fils: 5 x G1 / 4 "
Options de montage: 16 x filetage M3
Taille du ventilateur: 140 mm
Fentes de ventilation: 2 unilatéral / 4 double face
Filetage du ventilateur: M3
Testé sous pression: 1,5 bar
