Le câble répartiteur de signal EK-Loop OmniLink Fan PWM D-RGB permet aux utilisateurs de connecter des appareils LED D-RGB et des ventilateurs PWM à 4 broches au faisceau de câbles OmniLink à l'aide de leurs connecteurs standard.

Le câble OmniLink permet une transmission et une distribution faciles des signaux d'alimentation +12 V et +5 V, PWM, TACHO et D-RGB.
Le câble est doté d'un élégant câble ruban noir pour une intégration et une gestion faciles des câbles.

Il est principalement utilisé pour connecter les anciens ventilateurs au système omnilink.

Spécifications techniques :

- Connecteur mâle Molex Micro-fit 3.0 à 8 broches pour :
     1x connecteur femelle Molex Micro-fit 3.0 à 8 broches
     1x connecteur mâle de ventilateur PWM 1 à 4 broches (masse, +12V, TACHO, PWM)
     1x connecteur femelle D-RGB LED à 3 broches (+5V, données, bloqué, masse)
- Longueur du câble : 100 ± 10 mm
- Couleur noire
- Calibre du fil d'alimentation : AWG20
- Calibre du fil de signal : AWG22
- Courant nominal du connecteur Molex Micro-fit : 8,5 A
- Courant nominal du câble d'alimentation : 8A
- Courant nominal du câble de signal : 6 A

Le câble répartiteur de signal EK-Loop OmniLink Fan PWM D-RGB est compatible avec tous les produits EK OmniLink, les connecteurs de carte mère de ventilateur/pompe PWM standard à 4 broches et les connecteurs standard 5 V D-RGB (ARGB) utilisés par la plupart des principaux fabricants de cartes mères.
Seul le signal PWM 1 par défaut est accessible avec ce câble répartiteur OmniLink.

Le câble répartiteur 2 voies EK-Loop OmniLink permet à l'utilisateur de connecter jusqu'à deux produits OmniLink ou de connecter deux faisceaux de câbles OmniLink distincts.
Le câble OmniLink permet une transmission et une distribution faciles des signaux d'alimentation 12 V et 5 V, PWM, TACHO et D-RGB.
Le câble est doté d'un élégant câble ruban noir pour une intégration et une gestion faciles des câbles.
Ce câble ne doublera pas la capacité actuelle, puisqu'elle restera 8,5A au total. La charge de puissance peut être inégale en raison de la répartition.

Spécifications techniques :

- Connecteur mâle Molex Micro-fit 3.0 à 8 broches vers deux connecteurs femelles Molex Micro-fit 3.0 à 8 broches
- Longueur du câble : 100 ± 10 mm
- Couleur noire
- Calibre du fil d'alimentation : AWG20
- Calibre du fil de signal : AWG22
- Courant nominal du connecteur : 8,5 A
- Courant nominal du câble d'alimentation : 8A
- Courant nominal du câble de signal : 6 A

Le câble de 100 mm est compatible avec tous les produits EK OmniLink.

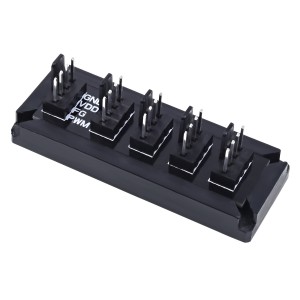

Permet de connecter jusqu'à 4 ventilateurs (ventilateurs PWM et / ou pompes) à un seul connecteur PWM sur la carte mère, ce qui permet de contrôler la vitesse de tous les appareils PWM connecté en même temps.

Comme un seul signal RPM peut être lu par le connecteur de la carte mère, la carte mère ne lira le signal RPM de l'appareil PWM qui est connecté à la voie 1 du répartiteur.

Caractéristiques Techniques :

Connecteurs : 5 * 4pins PWM
Livré avec velcro adhésif

Le câble PWM qui doit relier le répartiteur à la carte mère n'est pas fourni, vous pouvez par exemple choisir ce modèle :
Câble PWM Femelle / Femelle - 30cm - Noir

Le câble d'alimentation SATA EK-Loop OmniLink est le point de départ du faisceau de câbles OmniLink avec les connecteurs d'alimentation SATA, D-RGB et de ventilateur à 4 broches nécessaires.

Le câble OmniLink permet une transmission et une distribution faciles des signaux d'alimentation 12 V et 5 V, PWM, TACHO et D-RGB.

Le câble est doté d'un élégant câble ruban noir pour une intégration et une gestion faciles des câbles.

Ce câble peut être installé sans aucune modification/rebrochage avec n'importe quel bloc d'alimentation tout en fournissant les 4,5 A disponibles sur 5 V et 12 V en utilisant le connecteur SATA, qui a une puissance de sortie inférieure à celle du connecteur Molex.

Spécifications techniques :

- Connecteur femelle Molex Micro-fit 3.0 à 8 broches pour :
     1x connecteur mâle d'alimentation SATA
     1x connecteur de ventilateur femelle PWM 4 broches 1 source (TACHO, PWM)
     1x connecteur femelle de source LED D-RGB à 3 broches (5V, données, bloqué, masse)
- Longueur du câble : 500 ± 10 mm
- Couleur noire
- Calibre du fil d'alimentation : AWG20
- Calibre du fil de signal : AWG22
- Courant nominal du connecteur Molex Micro-fit : 8,5 A
- Connecteur femelle d'alimentation SATA : courant nominal : 4,5 A
- Courant nominal du câble d'alimentation : 8A
- Courant nominal du câble de signal : 6 A

Le câble d'alimentation SATA EK-Loop OmniLink est compatible avec tous les produits EK OmniLink, les embases de carte mère de ventilateur/pompe PWM standard à 4 broches et les connecteurs standard 5 V D-RGB (ARGB) utilisés par la plupart des principaux fabricants de cartes mères.
