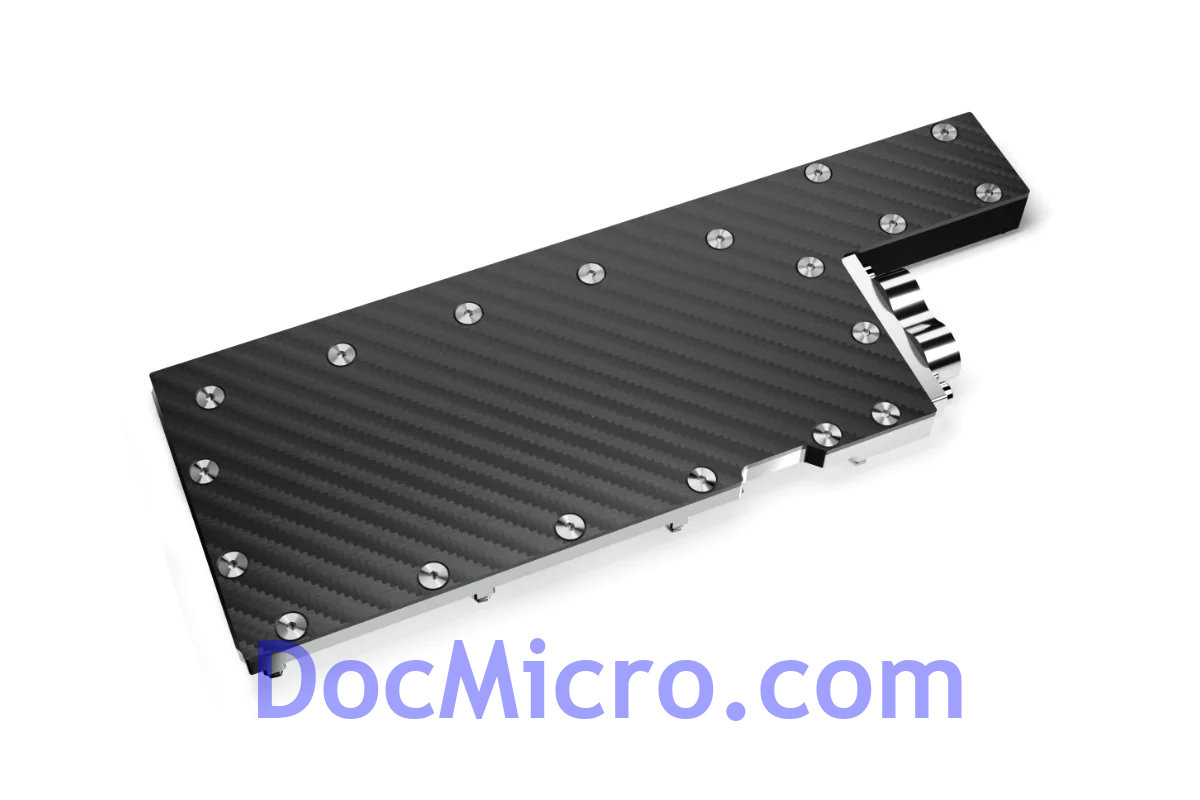

Le refroidisseur à eau Alphacool ES Copper/Carbon avec plaque arrière a été développé pour la série Alphacool Enterprise.
Grâce au positionnement des connexions, le passage du refroidisseur dans le rack du serveur est considérablement simplifié.
La partie supérieure du refroidisseur est en carbone.
Cela rend le refroidisseur à eau plus léger que les Eisblocks d'Alphacool avec des parties supérieures en acétal ou en acrylique.
Grâce à la conception compacte, un seul emplacement est nécessaire pour monter le refroidisseur dans le rack du serveur au lieu de 1,5 emplacement comme auparavant.
Ce gain de place supplémentaire est un argument supplémentaire en faveur de l'utilisation du refroidisseur à eau ES Copper/Carbon pour cartes graphiques.
Plus de performances !
Alphacool parvient à positionner le refroidisseur le plus près possible des composants à refroidir.
Pour cela, les pads conducteurs de chaleur utilisés sont réduits à une épaisseur de 1 mm.
La réduction maximale possible de l'épaisseur du bloc de cuivre et l'optimisation du flux d'eau à l'intérieur du refroidisseur permettent de refroidir tous les composants importants tels que le GPU, les convertisseurs de tension et les VRAM par eau beaucoup mieux et plus efficacement.
Tout cela permet une augmentation significative des performances de refroidissement.
Cuivre chromé
Le refroidisseur est entièrement fabriqué en cuivre chromé.
Un chromage est beaucoup plus dur qu'un nickelage et donc moins sensible aux acides, aux rayures et aux dommages.
Il élimine complètement le risque d'écaillage du nickelage.
De plus, le chromage est beaucoup plus homogène et offre une brillance que le nickelage ne peut pas obtenir.
Les refroidisseurs chromés n'étaient jusqu'à présent utilisés que dans le secteur industriel, dans des domaines où des influences extrêmes agissent sur les refroidisseurs.
Des connexions à l'arrière ?
Afin de gagner de la place en largeur et en hauteur lors de l'installation, l'entrée et la sortie d'eau ont été déplacées à l'arrière du bloc de refroidissement.
Ce positionnement des connexions facilite grandement le passage des tuyaux.
Il permet une intégration facile du refroidisseur GPU dans le circuit d'eau, même dans les boîtiers de serveur les plus étroits.
Cuivre ou aluminium ?
Alphacool utilise uniquement du cuivre pour toutes les pièces contenant de l'eau.
Le cuivre a une conductivité thermique presque deux fois supérieure à celle de l'aluminium et constitue donc clairement le meilleur choix de matériau pour le refroidissement par eau.
La base en cuivre chromé est très résistante aux acides, ce qui signifie que l'écaillage du chromage peut être exclu.
Pâte thermique et pads thermiques
La pâte thermique fournie est la Subzero d'Alphacool avec une conductivité thermique de 16 W/mK.
La pâte thermique non conductrice d'électricité est particulièrement adaptée aux pressions de contact élevées, mais peut néanmoins être parfaitement appliquée grâce à sa viscosité de 850 000 TF.
Pour les pads thermiques, Alphacool utilise des pads souples qui s'adaptent parfaitement aux composants à refroidir et sont très durables.
Les pads de 2 mm et 3 mm d'épaisseur ont une conductivité thermique de 3 W/mK. Les pads de 1 mm d'épaisseur peuvent dissiper 7 W/mK de chaleur.
Apparence discrète
La finition en carbone mat donne au refroidisseur une apparence noble.
Cela le rend également intéressant pour les utilisateurs privés qui souhaitent se passer d'un éclairage aRGB.
Compatibilité :
- Nvidia H100 80GB PCIe 5.0
Caractéristiques techniques du refroidisseur
Dimensions (L x l x H) : 261,89 x 95,71 x 19,40mm
Matériau du refroidisseur : Cuivre chromé
Matériau de la partie supérieure du refroidisseur : Carbone
Filetage : 2 x G1/4"
Température de fonctionnement maximale : 60 °C
Pression testée : 8 bars
Couleur : noir, carbone
Caractéristiques techniques de la plaque arrière
Dimensions (L x l x H) : 261,89 x 95,71 x 4 mm
Matériau : aluminium
Couleur : noir
Le EK-Pro GPU WB A100 80 Go Rack - Nickel + Inox est un waterblock hautes performances à couverture complète pour la carte graphique NVIDIA® A100 80 Go PCIe pour centre de données.
Il a été spécialement conçu pour rendre l'ensemble du GPU et du waterblock aussi fin que possible, lui permettant ainsi de ne consommer qu'un seul emplacement PCIe dans le sens de la largeur.
Le waterblock est équipé d'un terminal de type rack, réduisant considérablement la hauteur d'assemblage et augmentant la compatibilité du châssis.
Les waterblocks GPU EK-Pro Rack sont conformes au format standard du châssis des serveurs pleine hauteur pleine largeur (FHFW), ce qui en fait un remplacement direct des refroidisseurs d'air actifs et passifs à double emplacement.
En couvrant l'ensemble du PCB, le waterblock refroidit directement le GPU, la VRAM et le VRM (module de régulation de tension) car le liquide de refroidissement est acheminé directement sur ces zones critiques.
Le waterblock EK-Pro GPU WB A100 80GB - rack Nickel + Inox utilise une conception de moteur de refroidissement Open Split-Flow qui s'est avérée être une solution supérieure pour les waterblocks GPU.
Il se caractérise par une faible restriction de débit hydraulique, ce qui signifie qu'il peut être utilisé avec des pompes à eau plus faibles ou des pompes fonctionnant à basse vitesse tout en obtenant des performances optimales.
L'exigence réduite de débit de liquide de refroidissement en fait une solution idéale pour les stations de travail et les serveurs multi-GPU.
La géométrie de la plaque de jet et de la structure des ailettes a été optimisée pour fournir une distribution uniforme du débit avec des pertes minimales et des performances optimales, même lorsqu'elles sont utilisées dans des scénarios d'écoulement d'eau inversé.
La base du waterblock est usinée CNC en cuivre électrolytique nickelé, tandis que le dessus est découpé au laser en acier inoxydable de qualité industrielle.
L'étanchéité est assurée par des joints toriques EPDM de haute qualité.
Les entretoises en laiton sont déjà préinstallées et permettent une procédure d'installation sûre et facile.
Pour plus de stabilité et de protection de la carte graphique, la plaque d'E/S fait désormais partie intégrante du dessus du waterblock lui-même, ce qui signifie que le waterblock remplace le bouclier d'E/S d'origine et ajoute plus de robustesse à l'ensemble.
La plaque d'E/S à emplacement unique intégrée profite également aux environnements de station de travail et de serveur plus compacts, où l'espace et l'espacement des emplacements PCIe sont limités.
Cette conception permet à la carte de ne consommer qu'un seul emplacement PCIe x16, laissant les emplacements environnants disponibles pour d'autres cartes d'extension.
Le waterblock en rack EK-Pro GPU WB A100 80 Go comprend un bornier usiné POM à l'arrière et dispose de deux ports 1/4", permettant une intégration facile avec les kits et collecteurs EK-Pro QDC pour les applications à haute densité de calcul.
Spécifications techniques :
–Dimensions (L x H x l) : 252,8 x 97 x 19,5 mm
– Matériaux : Cuivre nickelé, acier inoxydable, POM
Livré avec :
- Wateeblock EK-Pro GPU WB A100 80 Go Rack - Nickel + Inox
- Mécanisme de montage avec entretoises en laiton vissées
- Vis, écrous et rondelles de montage nécessaires
- Matériaux d'interface thermique
