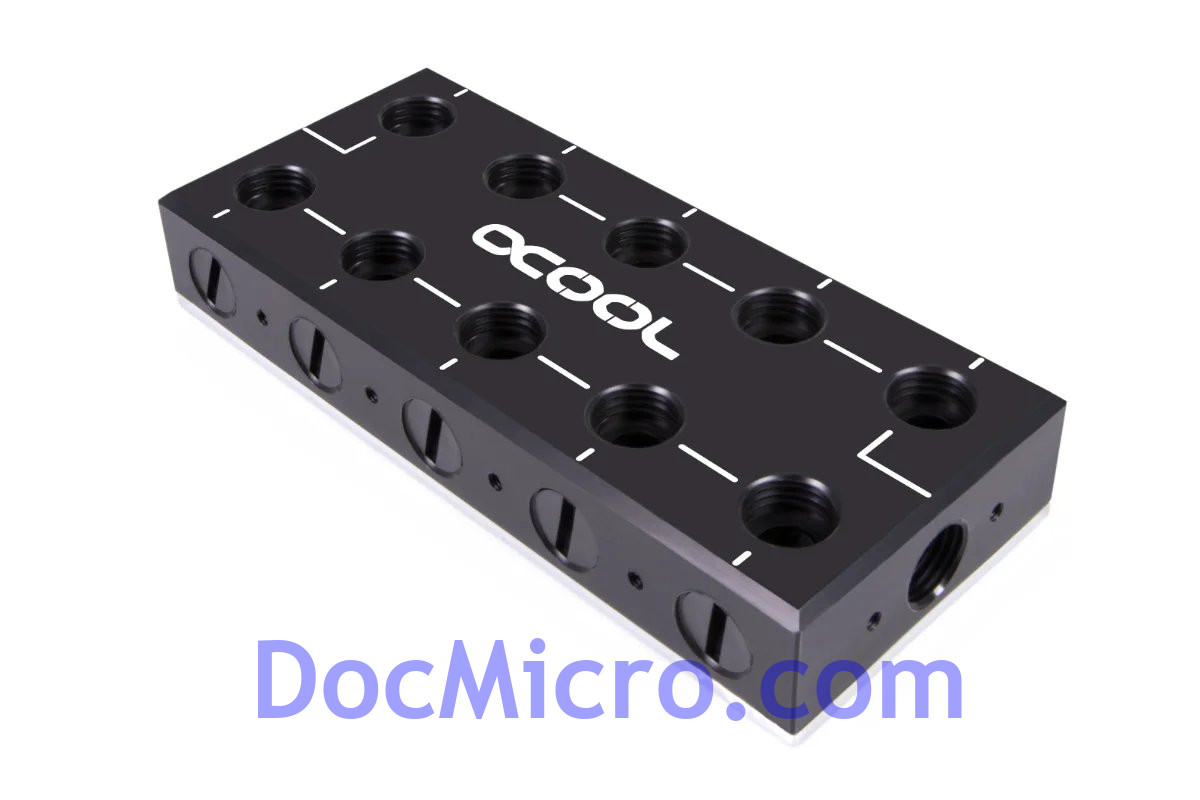

La plaque de distribution ES d'Alphacool assure l'organisation du système et facilite le remplacement des composants en combinaison avec des fixations rapides.
Elle offre de nombreuses possibilités de montage et constitue la base idéale pour tout système d'entreprise devant être équipé d'un refroidissement par eau.
Possibilités de montage
La plaque de distribution ES peut être montée de nombreuses manières.
La variante la plus simple et la plus rapide est le montage via le velcro autocollant fourni.
Un côté est collé directement sur la plaque de distribution, l'autre côté à n'importe quel endroit du boîtier.
Ensuite, la plaque de distribution est simplement placée sur le velcro.
La livraison comprend également des pieds et un cadre de montage.
Avec le support de montage approprié, la plaque de distribution peut être montée sur n'importe quel emplacement de ventilateur de 120 ou 140 mm ou placée de manière flexible dans le boîtier du serveur avec les pieds du support.
Divers trous filetés sur les côtés et à l'arrière de la plaque de distribution ES offrent d'autres possibilités de montage direct, notamment des trous adaptés pour des rails de montage spéciaux dans les racks de serveurs d'Alphacool.
Options de connexion
La plaque de distribution ES dispose de 22 options de connexion au format de filetage intérieur G1/4" avec une profondeur de vissage de 5 mm.
Il y a 5 connexions sur chaque côté gauche et droit, 10 connexions sur le devant et une connexion sur chaque côté supérieur et inférieur.
Les lignes de guidage sur la plaque de distribution facilitent la compréhension du flux d'eau ainsi que des options de connexion, qui sont également présentées en détail dans le manuel.
En raison du grand nombre d'options de configuration, tous les composants du circuit d'eau peuvent être facilement connectés à la plaque de distribution.
Il est également possible de connecter plusieurs plaques de distribution ES en série.
Pourquoi une plaque de distribution ES ?
Une conception propre du système de refroidissement par eau doit être bien planifiée !
La plaque de distribution ES facilite la conception et la construction de systèmes complexes dans des boîtiers de serveur étroits.
À l'aide des connecteurs rapides ES Alphacools avec filetage externe, des composants tels que des refroidisseurs de CPU et de GPU ou des radiateurs peuvent être connectés à la plaque de distribution et ainsi facilement intégrés dans le circuit d'eau.
Les ports inutilisés sont parfaits pour être utilisés comme ports de remplissage et de vidange.
Données techniques
L x l x H : 130 x 56 x 22,5 mm
Matériau de la partie supérieure : acétal
Matériau de la partie inférieure : cuivre nickelé
Filetage : 22 x filetage intérieur G1/4" (longueur de filetage max. 5 mm)
Test de pression : 8 bars
Température de fonctionnement maximale : 60 °C
Poids : 318 g
Couleur : noir
Les plaques de distribution Alphacool ES assurent l'ordre dans le système et facilitent l'échange de composants en conjonction avec des raccords auto-bloquants.
Ils offrent de nombreuses options de montage et constituent la base idéale pour tout système d'entreprise qui doit être équipé d'un refroidissement par eau.
Possibilités de montage
L'Alphacool ES Distro Plate C1 est spécialement conçu pour être monté dans les racks de serveurs Alphacool.
Cela peut être de plusieurs façons et aussi en série.
Alphacool propose des supports de montage spéciaux à cet effet dans la plupart des racks de serveurs.
L'ES Distro Plate C1 se monte simplement avec 2 vis.
Plusieurs Distro Plates C1 peuvent être connectées ensemble sur le support.
Vous êtes donc quasiment libre du nombre de composants que vous souhaitez connecter via la Distro Plate.
Possibilités de connexion
La plaque ES Distro Plate C1 dispose d'un total de 4 connexions 1/4" avec des filetages de 5 mm de profondeur.
Il y a 2 connexions à l'avant et un filetage de chaque côté.
Veuillez vous référer aux instructions pour connecter correctement les composants.
Grâce aux différentes options de configuration, tous les composants de la boucle peuvent être connectés très facilement à la Distro Plate.
Bien entendu, plusieurs ES Distro Plates peuvent être connectées en série.
Pourquoi une plaque ES Distro ?
Dans les cas de serveurs étroits, il est essentiel de permettre une configuration propre de la boucle de refroidissement par eau.
Si vous dessinez au préalable la boucle de refroidissement, vous trouverez rapidement l'endroit idéal pour la Distro Plate.
Un endroit idéal est celui où tous les tuyaux peuvent être posés aussi droit que possible, éviter de trop plier les tubes dans la mesure du possible car cela peut restreindre le débit.
Si des composants doivent être remplacés, l'utilisation de raccords auto-bloquants avec filetage Mâle est recommandé.
De cette façon, tous les composants de la boucle peuvent être montés directement sur la Distro Plate avec des connecteurs rapides.
Cela rend possible le remplacement, par exemple, d'un ou plusieurs radiateurs très rapidement. Des radiateurs supplémentaires ou plus grands peuvent également être facilement intégrés ou remplacés.
Données techniques :
L x l x H 26 x 48 x 20 mm
Matériaux : Acétal
Filetages : 4 x 1/4"
Le kit de déconnexion rapide pour processeur EK-Pro est le moyen le plus efficace pour transformer le waterblock CPU en un ensemble prêt à se déconnecter rapidement.
Pour de meilleurs résultats EK recommande l'utilisation des collecteurs EK Pro Manifold (vendus séparément) avec le kit de déconnexion rapide car il permet un montage et un démontage rapide et facile du circuit watercooling sans avoir à vidanger son circuit complet.
Le kit comprend tout ce dont vous aurez besoin pour transformer votre waterblock CPU existant en un produit prêt à se déconnecter rapidement.
Livré avec :
1 mètre de tube noir ZMT 9,5 / 15,9 mm
2 raccords cannelés de 10mm
4 colliers de serrage
2 Raccords à déconnexion rapide.
