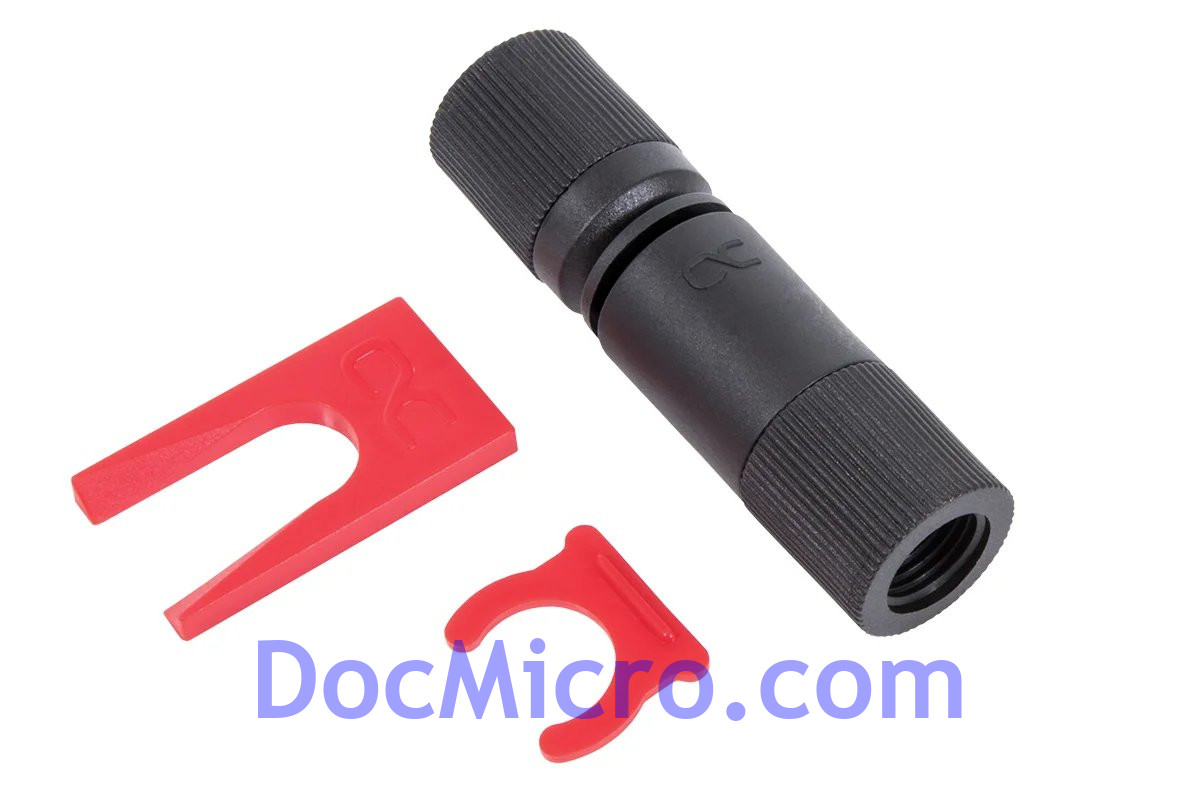

Les raccords à déconnexion rapide Alphacool ES Industry IG/IG sont issus de la gamme de produits Alphacool Enterprise Solutions.
Une attention particulière a été portée à la longévité et à la sécurité.
Une attention particulière a été portée à la résistance à la traction et à la sécurité élevées.
Solution Enterprise ?
Alphacool propose des produits de refroidissement par eau spécialisés pour les serveurs et les postes de travail dans le domaine B2B et Enterprise Solution.
Lorsqu'il est utilisé pour ces applications, le refroidissement par eau doit être sûr et fiable.
Pour garantir le respect de ces critères, Alphacool s'est concentré sur 3 objectifs principaux pour les raccords à déconnexion rapide : une liaison étanche sécurisée, une résistance à la traction élevée des tuyaux assemblés et un poids particulièrement faible.
La résistance à la traction particulièrement élevée est obtenue en utilisant une bague de verrouillage dans le raccord.
Lorsque le tuyau est monté, la bague de verrouillage s'engage dans le tuyau et le maintient fermement en place.
Cela rend le retrait du tuyau impossible dans des circonstances normales.
Connecteur rapide compact ?
Les connecteurs rapides courants peuvent avoir un diamètre de plus de 24 mm.
Ce connecteur à déconnexion rapide Alphacool a un diamètre de seulement 20 mm.
Il s'agit probablement de l'un des connecteurs à démontage rapide les plus élégants pour les systèmes de refroidissement à eau du marché.
Pour fermer le connecteur à démontage rapide, il suffit de le pousser.
Pour l'ouvrir à nouveau, un petit anneau est tiré vers l'arrière.
Le connecteur à démontage rapide s'ouvre alors.
La perte d'eau est minime et se compose de seulement 1 à 2 petites gouttes qui peuvent être facilement arrêtées avec une serviette ou un chiffon.
Du nylon comme matériau ?
Au lieu du laiton habituel, les raccords de la gamme de produits Enterprise Solutions sont généralement en nylon.
Dans les serveurs et les stations de travail refroidis par eau, tous les composants doivent être facilement et rapidement remplaçables et il est important de réduire le poids.
C'est pourquoi tous les composants sont équipés de connecteurs à démontage rapide.
En raison de la densité élevée des serveurs modernes, le connecteur à démontage rapide est fabriqué en nylon très stable.
Ils sont donc non conducteurs et ne peuvent pas provoquer de courts-circuits.
Le nylon est également un matériau ultra-léger, ce qui le rend extrêmement facile à utiliser.
Flux et étanchéité
Dans les serveurs et les stations de travail équipés de plusieurs processeurs et cartes graphiques, de nombreux composants doivent être équipés de connecteurs rapides.
Avec les raccords rapides classiques, les canaux d'eau étroits limitent le débit.
Avec les raccords rapides Alphacool, qui ont été développés spécialement pour de telles solutions, le débit d'eau est optimisé pour maintenir la résistance aussi faible que possible.
Comme pour tous les raccords rapides Alphacool, cette version utilise également un double joint pour assurer une étanchéité maximale et donc une sécurité maximale.
Pour augmenter encore la sécurité, un clip de verrouillage est également inclus pour empêcher l'ouverture accidentelle du raccord rapide.
Un clip de déverrouillage facilite l'ouverture du raccord rapide si nécessaire.
Léger, extrêmement fin, haute sécurité et matériau non conducteur sont les caractéristiques de base de ce connecteur rapide qui a été développé spécialement pour l'industrie et les serveurs.
Données techniques
Dimensions (L x P) : 20 x 75 mm
Poids net : 23 g
Pression testée : 8 bar
Température de fonctionnement maximale : 60°C
Diamètre d'alésage : 8 mm
Matériau : Nylon
Filetage : 2*1/4" Femelle
Longueur filetage : 8.5mm
Type de connecteur rapide : Push In
Couleur : noir
Les connecteurs Alphacool HF Quick Disconnect TPV font partie de la gamme de produits Alphacool Enterprise Solutions et ont été spécialement développés pour les tuyaux Alphacool TPV.
Une attention particulière a été accordée à la haute résistance à la traction et à la sécurité, car cela est primordial pour les utilisateurs en entreprise.
Solutions d'entreprise ?
Alphacool propose des produits de refroidissement à eau spéciaux pour les serveurs et les postes de travail du secteur B2B. Dans ce domaine, une grande importance est accordée à la résistance et à la sécurité du refroidissement liquide. Trois facteurs étaient donc particulièrement importants pour le raccord rapide: une fermeture sûre, une résistance à la traction élevée des tuyaux assemblés et un poids particulièrement faible.
La résistance à la traction particulièrement élevée est obtenue grâce à une rondelle à griffes située dans la zone de raccordement du tuyau. Lorsque le tuyau est monté, cette rondelle à griffes saisit et maintient le tuyau. Cela rend impossible le retrait du tuyau dans des circonstances normales.
Bouchon à vis au lieu du bouchon à clic ?
Les attaches rapides habituelles fonctionnent avec une fermeture à déclic. La fermeture rapide Alphacool HF utilise une solution dans laquelle les deux composants sont vissés ensemble. Cela empêche l'ouverture rapide du déclencheur par accident ou par des chocs ou des mouvements.
Le nylon comme matériau ?
Au lieu des raccords en laiton habituels, la gamme Enterprise Solutions a été spécialement conçue en pensant au nylon. Dans les serveurs et les postes de travail refroidis par eau, tous les composants doivent être maintenus facilement interchangeables, de sorte que tous les composants sont généralement équipés de fixations rapides. Cela signifie qu'un serveur de rendu de carte graphique nécessite de nombreuses fixations rapides. Étant donné que la structure peut être très étanche et que les raccords peuvent souvent toucher les composants, il est important que les attaches à dégagement rapide ne provoquent pas de courts-circuits si elles entrent en contact avec quelque chose de sensible. Par conséquent, Alphacool utilise du nylon comme matériau. Il est extrêmement léger, très résistant et extrêmement durable.
Débit et étanchéité
Grâce à une ouverture particulièrement large de 9 mm à travers le mécanisme de verrouillage et le col du raccord, l'eau peut s'écouler à travers la fermeture rapide sans grande résistance. En particulier dans le domaine des solutions d'entreprise, où de nombreuses fermetures rapides sont généralement utilisées dans un système, une trop grande résistance serait un problème majeur pour les pompes. Une résistance trop élevée entraînerait le besoin de plus de pompes, plus de pression et donc plus de problèmes d'application. Bien sûr, cela n'est pas souhaité. Un double joint est également utilisé pour cette fermeture à dégagement rapide afin d'assurer une étanchéité et une sécurité maximales.
Données techniques :
Longueur: 95 mm
Diamètre: 27 mm
Matériel: nylon
Taille du tuyau: 12,7 / 7,6 mm
Couleur noire
Permet de déconnecter les éléments de votre watercooling sans vider le liquide de votre circuit.
Permet entre autre de vidanger une partie du circuit sans contrainte.
Le raccord est 100% sécurisé grâce à son système de bague, après avoir tiré l'anneau sur le raccord femelle, les raccords se séparent rapidement sans laisser échaper le liquide.
Version HighFlow permettant de ne pas casser le débit du liquide.
Caractéristiques Techniques :
Matière : laiton chromé
Pression maximale de fonctionnement : 2kgf/cm2 (28,5 psi) à 25 ° C.
Température maximale de fonctionnement : 100°C
Couleur : Noir
Tuyau Compatible : 10/13
Raccord Femelle uniquement
Note :
Afin d'obtenir un raccord fonctionnel avec une entrée et une sortie il faudra un raccord Mâle et un raccord Femelle de la série QD3.
Il est par exemple possible de mélanger un raccord Male à coiffe de 10/13 avec un raccord femelle cannelé de 13.
Le raccord rapide Alphacool HF IT/IT est adapté pour un montage permanent sur un PC ou un boîtier de serveur et fonctionne comme un raccord passe cloison.
Le raccord rapide permet une connexion ou une déconnexion rapide des radiateurs ou des systèmes de refroidissement connectés en externe.
Montage
Le raccord rapide est monté dans deux ouvertures du boîtier, chacune d'un diamètre de 18 mm (voir exemple de montage).
Les connecteurs mâles et femelles sont insérés avec le côté fileté à travers les ouvertures rondes et vissés avec les contre-écrous fournis.
Le circuit d'eau est ensuite connecté à l'intérieur du boîtier via les deux filetages internes G1/4".
Les radiateurs externes ou les systèmes de refroidissement peuvent désormais être facilement connectés au système de refroidissement par eau dans le boîtier à l'aide de fixations rapides HF supplémentaires.
La sécurité a la priorité
Les raccords rapides HF d'Alphacool n'utilisent pas de mécanisme "clic", mais sont vissés avec un écrou borgne.
Les raccords ne peuvent donc plus être déverrouillés accidentellement et offrent un haut niveau de sécurité.
Compatibilité :
- Connexions G1/4" OT
- Kit de connecteurs à dégagement rapide Alphacool HF G1/4 - noir (art. 17396)
- Kit connecteur rapide Alphacool HF TPV - compatible Eisbaer - noir (art. 17452)
Données techniques
L x P (total) 82 mm x 26,5 mm
L x P (connecteur mâle) 46,5mm x 26,5mm
L x P (connecteur femelle) 50 mm x 23 mm
Matériaux : Nylon
Filetage : G1/4" FI
Température de travail : 60 °C
Pression testée: 0,8 Bar
Couleur : noire
Les nouveaux raccords autobloquants Alphacool ont des caractéristiques impressionnantes au niveau qualité et rendent tout système Watercooling pratique.
Ces raccords compacts ont un filetage à chaque extrémité qui sont compatibles avec tous les embouts standards 1/4".
La jonction entre les deux parties du raccord se fait par vissage et non pas par clipsage comme la plupart des raccords autobloquants ce qui rend le système plus sûr.
Caractéristiques Techniques :
Couleur : Noir
Dimensions : 63,9 x 26,1mm
Longueur du filetage : 15mm
Filetage : 1/4" Femelle à chaque extrémité
Permet de déconnecter les éléments de votre watercooling sans vider le liquide de votre circuit.
Permet entre autre de vidanger une partie du circuit sans contrainte.
Le raccord est 100% sécurisé grâce à son système de bague, après avoir tiré l'anneau sur le raccord femelle, les raccords se séparent rapidement sans laisser échaper le liquide.
Version HighFlow permettant de ne pas casser le débit du liquide.
Caractéristiques Techniques :
Matière : laiton chromé
Pression maximale de fonctionnement : 2kgf/cm2 (28,5 psi) à 25 ° C.
Température maximale de fonctionnement : 100°C
Couleur : Noir
Tuyau Compatible : 10/13
Raccord Mâle uniquement
Note :
Afin d'obtenir un raccord fonctionnel avec une entrée et une sortie il faudra un raccord Mâle et un raccord Femelle de la série QD3.
Il est par exemple possible de mélanger un raccord Male à coiffe de 10/13 avec un raccord femelle cannelé de 13.
