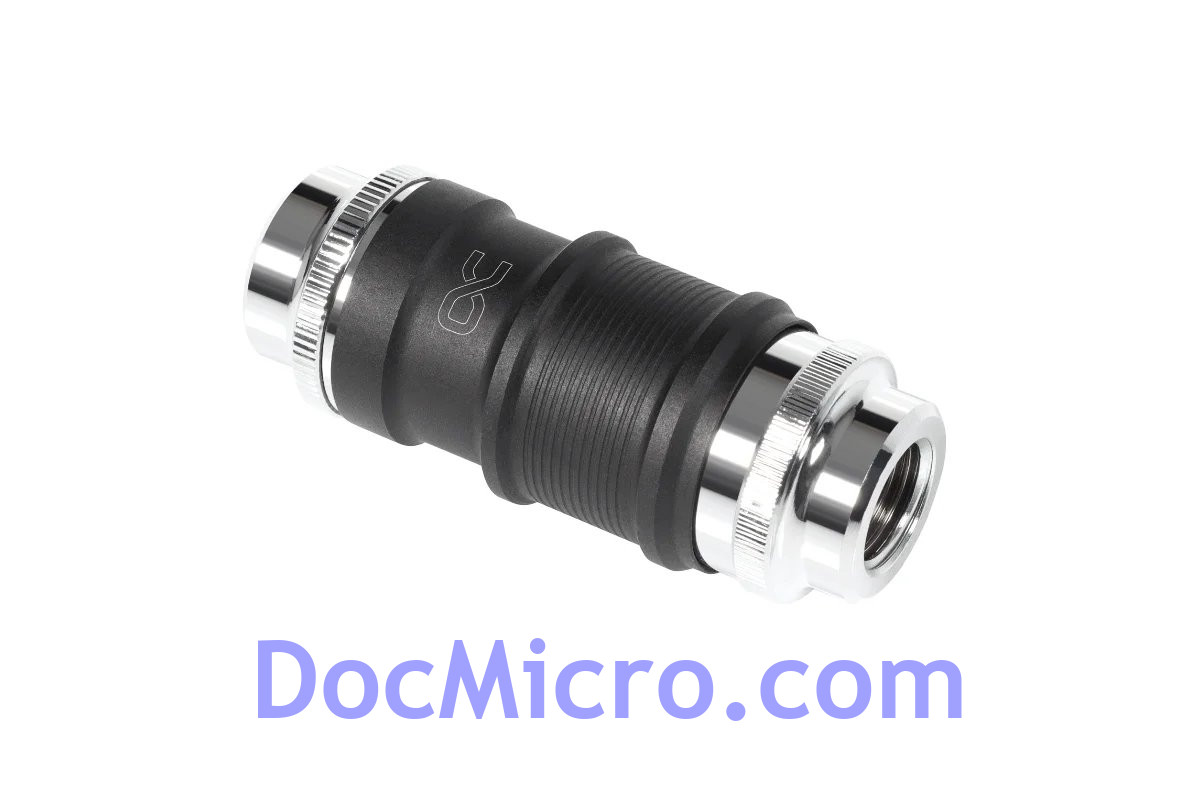

Le raccord rapide ES d'Alphacool est optimisé pour une utilisation dans les systèmes de serveurs et de postes de travail.
Il se caractérise par une qualité de fabrication précise, un excellent débit d'eau et un mécanisme de clic sûr pour l'étanchéité.
Débit maximal
D'autres raccords rapides peuvent avoir un effet négatif sur le débit d'eau.
Le raccord rapide a donc été fondamentalement repensé de manière à ce que le débit d'eau ne soit pratiquement pas perturbé.
Une attention particulière a été accordée aux tolérances de traitement minimales.
Rapide et simple
Les raccords rapides ES d'Alphacool simplifient l'assemblage des systèmes de serveurs et de postes de travail.
Grâce à la manipulation aisée, des systèmes complexes peuvent être connectés rapidement et facilement.
Pour ouvrir le raccord rapide, la bague extérieure est retirée.
Le joint se ferme immédiatement et empêche le liquide de refroidissement de s'échapper.
Pour verrouiller les raccords rapides, il suffit de les enfoncer l'un dans l'autre.
Un clic confirme le verrouillage sécurisé.
Remarque : pour éviter d'endommager le joint torique, n'ouvrez ou ne fermez pas le raccord rapide lorsqu'il est sec.
Données techniques
Dimensions (L x P) : 67 x 28 mm
Poids : 150 g
Essai de pression : 8 bars
Matériau : laiton nickelé, plastique
Filetage : 2x 1/4" IT (Femelle)
Couleur : chrome, noir
Permet de déconnecter les éléments de votre watercooling sans vider le liquide de votre circuit.
Permet entre autre de vidanger une partie du circuit sans contrainte.
Le raccord est 100% sécurisé grâce à son système de bague, après avoir tiré l'anneau sur le raccord femelle, les raccords se séparent rapidement sans laisser échaper le liquide.
Version HighFlow permettant de ne pas casser le débit du liquide.
Caractéristiques Techniques :
Matière : laiton chromé
Pression maximale de fonctionnement : 2kgf/cm2 (28,5 psi) à 25 ° C.
Température maximale de fonctionnement : 100°C
Couleur : Noir
Filetage 1/4" Femelle
Raccord Mâle uniquement
Note :
Afin d'obtenir un raccord fonctionnel avec une entrée et une sortie il faudra un raccord Mâle et un raccord Femelle de la série QD3.
Il est par exemple possible de mélanger un raccord Male à coiffe de 10/13 avec un raccord femelle cannelé de 13.
Permet de déconnecter les éléments de votre watercooling sans vider le liquide de votre circuit.
Permet entre autre de vidanger une partie du circuit sans contrainte.
Le raccord est 100% sécurisé grâce à son système de bague, après avoir tiré l'anneau sur le raccord femelle, les raccords se séparent rapidement sans laisser échaper le liquide.
Version HighFlow permettant de ne pas casser le débit du liquide.
Caractéristiques Techniques :
Matière : laiton chromé
Pression maximale de fonctionnement : 2kgf/cm2 (28,5 psi) à 25 ° C.
Température maximale de fonctionnement : 100°C
Couleur : Noir
Tuyau Compatible : 10/16
Raccord Femelle uniquement
Note :
Afin d'obtenir un raccord fonctionnel avec une entrée et une sortie il faudra un raccord Mâle et un raccord Femelle de la série QD3.
Il est par exemple possible de mélanger un raccord Male à coiffe de 10/13 avec un raccord femelle cannelé de 13.
Le kit de déconnexion rapide pour processeur EK-Pro est le moyen le plus efficace pour transformer le waterblock CPU en un ensemble prêt à se déconnecter rapidement.
Pour de meilleurs résultats EK recommande l'utilisation des collecteurs EK Pro Manifold (vendus séparément) avec le kit de déconnexion rapide car il permet un montage et un démontage rapide et facile du circuit watercooling sans avoir à vidanger son circuit complet.
Le kit comprend tout ce dont vous aurez besoin pour transformer votre waterblock CPU existant en un produit prêt à se déconnecter rapidement.
Livré avec :
1 mètre de tube noir ZMT 9,5 / 15,9 mm
2 raccords cannelés de 10mm
4 colliers de serrage
2 Raccords à déconnexion rapide.
Les connecteurs Alphacool HF Quick Disconnect TPV font partie de la gamme de produits Alphacool Enterprise Solutions et ont été spécialement développés pour les tuyaux Alphacool TPV.
Une attention particulière a été accordée à la haute résistance à la traction et à la sécurité, car cela est primordial pour les utilisateurs en entreprise.
Solutions d'entreprise ?
Alphacool propose des produits de refroidissement à eau spéciaux pour les serveurs et les postes de travail du secteur B2B. Dans ce domaine, une grande importance est accordée à la résistance et à la sécurité du refroidissement liquide. Trois facteurs étaient donc particulièrement importants pour le raccord rapide: une fermeture sûre, une résistance à la traction élevée des tuyaux assemblés et un poids particulièrement faible.
La résistance à la traction particulièrement élevée est obtenue grâce à une rondelle à griffes située dans la zone de raccordement du tuyau. Lorsque le tuyau est monté, cette rondelle à griffes saisit et maintient le tuyau. Cela rend impossible le retrait du tuyau dans des circonstances normales.
Bouchon à vis au lieu du bouchon à clic ?
Les attaches rapides habituelles fonctionnent avec une fermeture à déclic. La fermeture rapide Alphacool HF utilise une solution dans laquelle les deux composants sont vissés ensemble. Cela empêche l'ouverture rapide du déclencheur par accident ou par des chocs ou des mouvements.
Le nylon comme matériau ?
Au lieu des raccords en laiton habituels, la gamme Enterprise Solutions a été spécialement conçue en pensant au nylon. Dans les serveurs et les postes de travail refroidis par eau, tous les composants doivent être maintenus facilement interchangeables, de sorte que tous les composants sont généralement équipés de fixations rapides. Cela signifie qu'un serveur de rendu de carte graphique nécessite de nombreuses fixations rapides. Étant donné que la structure peut être très étanche et que les raccords peuvent souvent toucher les composants, il est important que les attaches à dégagement rapide ne provoquent pas de courts-circuits si elles entrent en contact avec quelque chose de sensible. Par conséquent, Alphacool utilise du nylon comme matériau. Il est extrêmement léger, très résistant et extrêmement durable.
Débit et étanchéité
Grâce à une ouverture particulièrement large de 9 mm à travers le mécanisme de verrouillage et le col du raccord, l'eau peut s'écouler à travers la fermeture rapide sans grande résistance. En particulier dans le domaine des solutions d'entreprise, où de nombreuses fermetures rapides sont généralement utilisées dans un système, une trop grande résistance serait un problème majeur pour les pompes. Une résistance trop élevée entraînerait le besoin de plus de pompes, plus de pression et donc plus de problèmes d'application. Bien sûr, cela n'est pas souhaité. Un double joint est également utilisé pour cette fermeture à dégagement rapide afin d'assurer une étanchéité et une sécurité maximales.
Données techniques :
Longueur: 95 mm
Diamètre: 27 mm
Matériel: nylon
Taille du tuyau: 12,7 / 7,6 mm
Couleur noire
Le raccord rapide Alphacool HF IT/IT est adapté pour un montage permanent sur un PC ou un boîtier de serveur et fonctionne comme un raccord passe cloison.
Le raccord rapide permet une connexion ou une déconnexion rapide des radiateurs ou des systèmes de refroidissement connectés en externe.
Montage
Le raccord rapide est monté dans deux ouvertures du boîtier, chacune d'un diamètre de 18 mm (voir exemple de montage).
Les connecteurs mâles et femelles sont insérés avec le côté fileté à travers les ouvertures rondes et vissés avec les contre-écrous fournis.
Le circuit d'eau est ensuite connecté à l'intérieur du boîtier via les deux filetages internes G1/4".
Les radiateurs externes ou les systèmes de refroidissement peuvent désormais être facilement connectés au système de refroidissement par eau dans le boîtier à l'aide de fixations rapides HF supplémentaires.
La sécurité a la priorité
Les raccords rapides HF d'Alphacool n'utilisent pas de mécanisme "clic", mais sont vissés avec un écrou borgne.
Les raccords ne peuvent donc plus être déverrouillés accidentellement et offrent un haut niveau de sécurité.
Compatibilité :
- Connexions G1/4" OT
- Kit de connecteurs à dégagement rapide Alphacool HF G1/4 - noir (art. 17396)
- Kit connecteur rapide Alphacool HF TPV - compatible Eisbaer - noir (art. 17452)
Données techniques
L x P (total) 82 mm x 26,5 mm
L x P (connecteur mâle) 46,5mm x 26,5mm
L x P (connecteur femelle) 50 mm x 23 mm
Matériaux : Nylon
Filetage : G1/4" FI
Température de travail : 60 °C
Pression testée: 0,8 Bar
Couleur : noire
