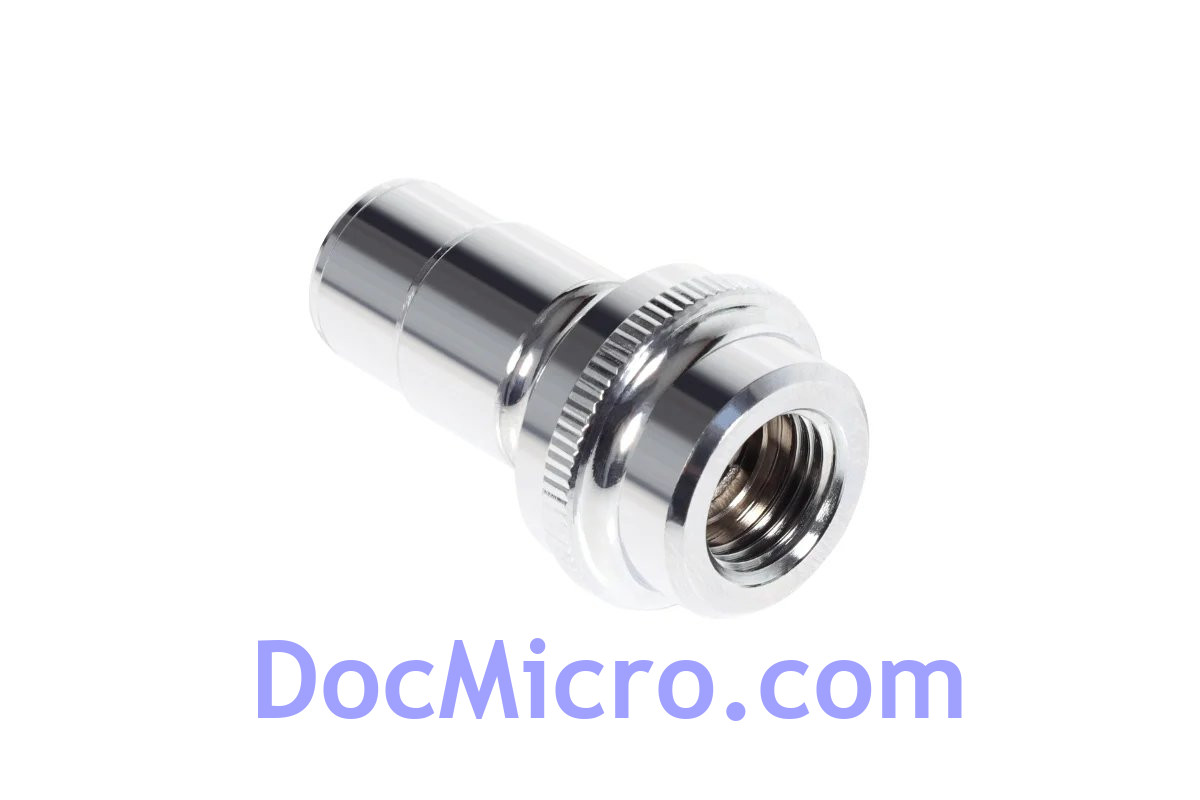

Le raccord rapide ES d'Alphacool est optimisé pour une utilisation dans les systèmes de serveurs et de postes de travail.
Il se caractérise par une qualité de fabrication précise, un excellent débit d'eau et un mécanisme de clic sûr pour l'étanchéité.
Débit maximal
D'autres raccords rapides peuvent avoir un effet négatif sur le débit d'eau.
Le raccord rapide a donc été fondamentalement repensé de manière à ce que le débit d'eau ne soit pratiquement pas perturbé.
Une attention particulière a été accordée aux tolérances de traitement minimales.
Rapide et simple
Les raccords rapides ES d'Alphacool simplifient l'assemblage des systèmes de serveurs et de postes de travail.
Grâce à la manipulation aisée, des systèmes complexes peuvent être connectés rapidement et facilement.
Pour ouvrir le raccord rapide, la bague extérieure est retirée.
Le joint se ferme immédiatement et empêche le liquide de refroidissement de s'échapper.
Pour verrouiller les raccords rapides, il suffit de les enfoncer l'un dans l'autre.
Un clic confirme le verrouillage sécurisé.
Données techniques
Dimensions (L x P) : 67 x 28 mm
Poids : 55 g
Matériau : laiton nickelé
Filetage : 1x 1/4" IT (Femelle)
Couleur : chrome
Remarque :
Un raccord rapide est toujours composé de deux pièces.
Pour créer un raccord rapide complet, il faut toujours la bonne pièce complémentaire.
Avec ce produit, vous n'obtenez qu'une moitié de l'attache rapide.
Pour éviter d'endommager le joint torique, n'ouvrez ou ne fermez pas le raccord rapide lorsqu'il est sec.
Les nouveaux raccords autobloquants Alphacool ont des caractéristiques impressionnantes au niveau qualité et rendent tout système Watercooling pratique.
Ces raccords compacts ont un filetage à chaque extrémité qui sont compatibles avec tous les embouts standards 1/4".
La jonction entre les deux parties du raccord se fait par vissage et non pas par clipsage comme la plupart des raccords autobloquants ce qui rend le système plus sûr.
Caractéristiques Techniques :
Couleur : Noir
Dimensions : 63,9 x 26,1mm
Longueur du filetage : 15mm
Filetage : 1/4" Femelle à chaque extrémité
Le kit de déconnexion rapide pour processeur EK-Pro est le moyen le plus efficace pour transformer le waterblock CPU en un ensemble prêt à se déconnecter rapidement.
Pour de meilleurs résultats EK recommande l'utilisation des collecteurs EK Pro Manifold (vendus séparément) avec le kit de déconnexion rapide car il permet un montage et un démontage rapide et facile du circuit watercooling sans avoir à vidanger son circuit complet.
Le kit comprend tout ce dont vous aurez besoin pour transformer votre waterblock CPU existant en un produit prêt à se déconnecter rapidement.
Livré avec :
1 mètre de tube noir ZMT 9,5 / 15,9 mm
2 raccords cannelés de 10mm
4 colliers de serrage
2 Raccords à déconnexion rapide.
Permet de déconnecter les éléments de votre watercooling sans vider le liquide de votre circuit.
Permet entre autre de vidanger une partie du circuit sans contrainte.
Le raccord est 100% sécurisé grâce à son système de bague, après avoir tiré l'anneau sur le raccord femelle, les raccords se séparent rapidement sans laisser échaper le liquide.
Version HighFlow permettant de ne pas casser le débit du liquide.
Caractéristiques Techniques :
Matière : laiton chromé
Pression maximale de fonctionnement : 2kgf/cm2 (28,5 psi) à 25 ° C.
Température maximale de fonctionnement : 100°C
Couleur : Noir
Tuyau Compatible : 10/13
Raccord Mâle uniquement
Note :
Afin d'obtenir un raccord fonctionnel avec une entrée et une sortie il faudra un raccord Mâle et un raccord Femelle de la série QD3.
Il est par exemple possible de mélanger un raccord Male à coiffe de 10/13 avec un raccord femelle cannelé de 13.
Le raccord rapide Alphacool HF IT/IT est adapté pour un montage permanent sur un PC ou un boîtier de serveur et fonctionne comme un raccord passe cloison.
Le raccord rapide permet une connexion ou une déconnexion rapide des radiateurs ou des systèmes de refroidissement connectés en externe.
Montage
Le raccord rapide est monté dans deux ouvertures du boîtier, chacune d'un diamètre de 18 mm (voir exemple de montage).
Les connecteurs mâles et femelles sont insérés avec le côté fileté à travers les ouvertures rondes et vissés avec les contre-écrous fournis.
Le circuit d'eau est ensuite connecté à l'intérieur du boîtier via les deux filetages internes G1/4".
Les radiateurs externes ou les systèmes de refroidissement peuvent désormais être facilement connectés au système de refroidissement par eau dans le boîtier à l'aide de fixations rapides HF supplémentaires.
La sécurité a la priorité
Les raccords rapides HF d'Alphacool n'utilisent pas de mécanisme "clic", mais sont vissés avec un écrou borgne.
Les raccords ne peuvent donc plus être déverrouillés accidentellement et offrent un haut niveau de sécurité.
Compatibilité :
- Connexions G1/4" OT
- Kit de connecteurs à dégagement rapide Alphacool HF G1/4 - noir (art. 17396)
- Kit connecteur rapide Alphacool HF TPV - compatible Eisbaer - noir (art. 17452)
Données techniques
L x P (total) 82 mm x 26,5 mm
L x P (connecteur mâle) 46,5mm x 26,5mm
L x P (connecteur femelle) 50 mm x 23 mm
Matériaux : Nylon
Filetage : G1/4" FI
Température de travail : 60 °C
Pression testée: 0,8 Bar
Couleur : noire
Permet de déconnecter les éléments de votre watercooling sans vider le liquide de votre circuit.
Permet entre autre de vidanger une partie du circuit sans contrainte.
Le raccord est 100% sécurisé grâce à son système de bague, après avoir tiré l'anneau sur le raccord femelle, les raccords se séparent rapidement sans laisser échaper le liquide.
Version HighFlow permettant de ne pas casser le débit du liquide.
Caractéristiques Techniques :
Matière : laiton chromé
Pression maximale de fonctionnement : 2kgf/cm2 (28,5 psi) à 25 ° C.
Température maximale de fonctionnement : 100°C
Couleur : Noir
Tuyau Compatible : 13/19
Raccord Femelle uniquement
Note :
Afin d'obtenir un raccord fonctionnel avec une entrée et une sortie il faudra un raccord Mâle et un raccord Femelle de la série QD3.
Il est par exemple possible de mélanger un raccord Male à coiffe de 10/13 avec un raccord femelle cannelé de 13.
